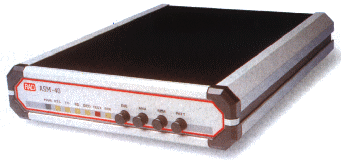

ASM-40

Высокоскоростной модем для передачи на короткие расстояния

ASM-40 - это высокоскоростной модем для синхронной передачи на короткие расстояния, работающий в полном дуплексном или полудуплексном режиме по витой паре на линиях плохого качества. Он может работать на одной из восьми скоростей передачи данных, от 64 Кбит/с до 2.048 Мбит/с, на дальности до 1.75 км. При использовании линейного интерфейса G.703 максимальная дальность может быть увеличена с помощью миниатюрного промежуточного усилителя G.703 типа RPT. Возможно обеспечение фантомного питания промежуточных усилителей с помощью ASM-40.

Модем передает данные на линию на трех скоростях, значения которых зависят от выбранной скорости DTE или сети РСМ Скорости 256, 512, 1024 и 2048 передаются на 2048 Кбит/с; скорости 384, 768 и 1536 передаются на 1536 Кбит/с, а скорость 1544 передается на 1544 Кбит/с. Также возможна скорость передачи данных 1920 Кбит/с.

Линейный интерфейс модема кодируется в HDB3, AMI или B8ZS (переключение с помощью перемычек) в соответствии со стандартом ITU G.703. На цифровой стороне имеется выбор интерфейсов V.35, Х.21, RS-530, RS-422/V.36, или G.703/HDB3. Это позволяет использовать ASM-40 также и как преобразователь интерфейсов, преобразователь скорости передачи, или промежуточный усилитель для G.703. Синхронизация передачи может быть внутренняя, либо внешняя от терминала данных, либо восстановленная из принимаемого сигнала. Синхронизация приема регенерируется из данных.

Отличительной особенностью ASM-40 являются диагностические возможности, соответствующие стандарту V.54, для выполнения местных аналоговых проверок по шлейфу, а также местных и дистанционных цифровых проверок по шлейфу. Для проверки целостности линии связи могут генерироваться внутренние тесты в соответствии со стандартом V.52.

ASM-40 поставляется в отдельном конструктивном исполнении или как плата для 19" стойки, вмещающей до 14 плат. Он также может быть поставлен как управляемый модуль для системы контроля и управления MCS-12.
