Решение по организации кабельных систем

Взрывной рост информационных технологий и увеличивающаяся зависимость предприятий и организаций от высокопроизводительных систем передачи данных оказывают самое непосредственное влияние на развитие вспомогательных средств для прокладки кабелей.

Производители современных кабельных распределительных систем зданий должны сразу предусматривать возможности их последующей модернизации, реконфигурации и вероятного перемещения рабочих мест.

Системы кабельных лотков позволяют организовывать трассы проводов в трехмерном пространстве и избежать так называемых «кабельных спагетти» - огромных пучков кабеля.

Мы предлагаем Вам решения на основе сетчатых и перфорированных металлических лотков производства Niedax (Германия), идеально подходящие для организации кабельных трасс по коридорам, в серверной (коммутационной) комнате, для организации кабельных потоков над фальш-потолками.

Преимущества применения лотков для организации магистральной проводки

  • Простота доукладки. Система металлических лотков обеспечивают возможность расширения кабельной системы, легкий доступ к кабелям. Трехмерная организация кабеля упрощает замену неработающих кабелей, а также позволяет удобно проложить кабель в самих лотках, маркировать их.

  • Снижение расходов по эксплуатации кабельной системы.

  • Надежность конструкции лотков. При организации монтажа кабельной системы необходимо учитывать ее существенный вес, что важно как для слаботочных, так и для силовых линий. Применение системы металлических лотков позволит вам избежать таких проблем как провисание подвесных потолков под тяжестью проводки, обрыв ненадежных креплений иных подвесных систем.

  • Невысокая цена. Например: для предприятия с общим количеством рабочих мест 200 – 400 портов потребуется от 50 до 100 метров магистральных лотков, что составляет 300 – 600 у.е., или около 1,5-3% от стоимости всей кабельной системы.

Отличительные особенности различных типов лотков

Перфорированные лотки:

  • В комплект поставки уже входят крепежные элементы для сочленения лотков между собой.

  • Широкий ассортимент лотков и аксессуаров к ним позволяет собирать законченные системы под конкретную задачу с возможностью модифицирования в будущем.

  • Простота монтажа – процесс фиксации лотков между собой продуман и прост.Это позволяет экономить время и стоимость монтажных работ.

  • Лоток можно снабдить перегородкой, крышкой.

  • Высокая степень механической защиты кабельной трассы - защита кабеля до IP44 по стандартам CEI EN 60529 и IEC 529 (только при использовании в комплекте с крышкой)

  • Сетчатые лотки:

  • Проектирование системы проще - в системе представлено небольшое число универсальных компонентов. Из этого набора можно составить много вариантов решения задачи любой сложности.

  • Непредвиденные расходы минимальны. Системы сетчатых лотков не требуют дорогостоящих углов, поворотов, тройников и т.д. Выкусывая секции лотка, при помощи обычных кусачек, и, сгибая в этом месте лоток, можно получить любые изгибы в вертикальной и горизонтальной плоскостях. Система сетчатых лотков позволяет легко и изящно, без дополнительных затрат, обойти любое препятствие.

  • Технические характеристики лотков

  • Долговечность: материал лотка – оцинкованная сталь. Толщина 0.75–2 мм.
  • Возможность монтажа: настенный, потолочный, наклонный, комбинированный.
  • Лотки поставляются хлыстами по 3 метра.
  • Пример монтажа лотков

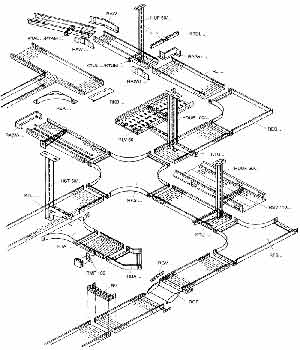

    монтаж перфорированного лотка

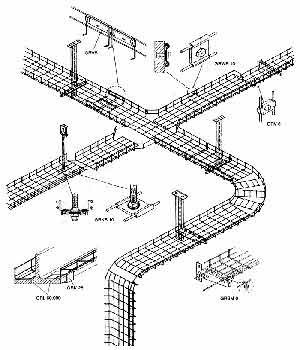

    монтаж сетчатого лотка

    Выдержка из прайса

    код

    Наименование



    Цена розн.

    GR 60.100

    Лоток проволочный 3000х100х60 мм

    м

    3.52

    GR 60.200

    Лоток проволочный 3000х200х60 мм

    м

    4.45
    GR 60.400 Лоток проволочный 3000х400х60 мм м 8.40
    RLV 60.100 Лоток перфориров. быстр. фикс. 60х100х3000 мм м 4.36
    RLV 60.200 Лоток перфориров. быстр. фикс. 60х200х3000 мм м 5.66
    RLV 60.400 Лоток перфориров. быстр. фикс. 60х400х3000 мм м 10.48
    KTA 200 Кронштейн настенный стандартный шт. 2.52
    KTA 400 Кронштейн настенный стандартный 90х410 шт. 4.13
    TW 100 Профиль-крепеж для лотка шт. 0.99
    TW 200 Профиль-крепеж для лотка шт. 1.3
    M 8/1000 Шпилька для повески лотка к потолку шт. 1.21

    Полный прайс-лист на оборудование Niedax
    За консультацией по оборудованию обращайтесь к Кисель Ольге
