>> Маршрутизаторы Cisco серии 1000

Серия Cisco 1000 состоит из маршрутизаторов и расширителей ЛВС (LAN extender - устройства, логически расширяющие центральную сеть, вводя в ее состав удаленную ЛВС; обеспечивают прозрачные соединения между центральным узлом и узлом удаленной ЛВС). Это легкие в установке, недорогие, многопротокольные устройства доступа, предназначенные для использования в небольшом офисе и на узлах удаленных локальных сетей.

Модели маршрутизаторов серии Cisco 1000

Расширитель ЛВС Cisco 1001

  • Один порт Ethernet с интерфейсами AUI (DB-15) и 10BaseT (RJ-45)
  • Один синхронный последовательный порт с соединителем типа Winchester для подключения к глобальным сетям (ГВС) по стандарту V.35

ISDN-маршрутизатор Cisco 1003

  • Один порт 10BaseT Ethernet (RJ-45)
  • Один порт ISDN BRI (RJ-45)
  • Один порт (RJ-45) для подключения консоли управления
  • Один слот Type 2 для подключения РС-карты Flash-ПЗУ

ISDN-маршрутизатор Cisco 1004

  • Один порт 10BaseT Ethernet (RJ-45)
  • Один ISDN BRI (RJ-45) со встроенным сетевым оконечным устройством (терминатором) NT1
  • Один порт для подключения консоли управления (RJ-45)
  • Один слот Type 2 для подключения РС-карты Flash-ПЗУ

Маршрутизатор Cisco 1005 для последовательных соединений

  • Один порт 10BaseT Ethernet (RJ-45)
  • Один последовательный ГВС-порт (DB-60), поддерживающий асинхронные последовательные соединения со скоростью до 115.2 кбит/с (EIA/TIA-232) и синхронные последовательные соединения по арендованным линиям, Frame Relay, Switched 56, SMDS и X.25 со скоростью до 2.048 Мбит/с (EIA/TIA-232, EIA/TIA-449, V.35, X.21 и EIA-530)
  • Один порт для подключения консоли управления (RJ-45)
  • Один слот Type 2 для подключения РС-карты Flash-ПЗУ


Расширитель ЛВС Cisco 1001

Общие сведения:
Расширитель ЛВС Cisco 1001 поддерживает ПО расширения ЛВС (LAN extension) фирмы Cisco, которое обеспечивает соединения между удаленной ЛВС и центральной ЛВС. Cisco 1001 на удаленном узле обеспечивает соединения с главным маршрутизатором Cisco на центральном пункте по постоянным синхронным последовательным каналам, работающим со скоростью вплоть до T1/E1 (2.048 Мбит/с).
Вся настройка конфигурации и управление расширителем ЛВС Cisco 1001 выполняется с центрального пункта через маршрутизатор Cisco. Расширитель ЛВС может соединяться с маршрутизаторами серий Cisco 2500, Cisco 4000, Cisco 7000 или AGS+, работающими под управлением ПО Cisco IOS версии 10.2 (2) или более поздних версий.

Спецификации Cisco 1001

Характеристика Особенности
Интерфейсы
  • 1 порт Ethernet: AUI (IEEE 802.3 DB-15)
  • 10BaseT (RJ45)
  • 1 синхронный последовательный порт V.35 (разъем типа Winchester)
Тип процессора Motorola MC68360
Программное обеспечение LAN extension

Стандартные характеристики Cisco 1001

  • Блок питания с сетевым адаптером
  • MAC-адрес маркирован на упаковочной коробке
  • Легкая установка - вместе с расширителем ЛВС поставляется ПО LAN extension

Программное обеспечение:

Категория Описание
Поддержка ЛВС LAN extension
Услуги ГВС PPP
Оптимизация использования ресурсов ГВС Организация очередей по приоритетам, фильтрация протоколов
Управление С главного маршрутизатора на центральном пункте


ISDN-маршрутизаторы Cisco 1003 и Cisco 1004

Общие сведения
Маршрутизаторы Cisco 1003 и Cisco 1004 - небольшие настольные устройства, предназначенные для соединений небольших удаленных узлов локальных сетей Ethernet с глобальными сетями ISDN.

В отличие от Cisco 1003, маршрутизатор Cisco 1004 оснащен встроенным сетевым оконечным устройством (терминатором) NT1

  • Порт BRI в маршрутизаторе Cisco 1003 имеет маркировку "ISDN S/T"
  • Порт BRI в маршрутизаторе Cisco 1004 имеет маркировку "ISDN U"

Характеристики Cisco 1003 и Cisco 1004

Характеристика Особенности
Сетевые интерфейсы
  • ISDN BRI (RJ-45)
  • Ethernet 10BaseT (RJ-45)
  • Порт для подключения консоли управления (RJ-45) (EIA/TIA-232)
Тип процессора Motorola 68360
Программное обеспечение IP, IPX, AppleTalk routing and bridging over ISDN



Стандартные характеристики Cisco 1003 и Cisco 1004

  • Один порт Ethernet 10BaseT с соединителем RJ-45
  • Один порт ISDN BRI с соединителем RJ-45
  • Один порт (RJ-45) консоли управления
  • Один слот Type-2 для подключения факультативной РС-карты Flash-памяти
  • Загрузка ПО происходит по локальной сети Ethernet при помощи протокола TFTP
  • Факультативная РС-карта Flash-памяти для хранения программного образа и файлов конфигурации обеспечивает автономную загрузку программного обеспечения и его обновление
  • Маршрутизация DDR (dial-on-demand routing) между локальными сетями по линиям ISDN
  • Маршрутизация IP, IPX и AppleTalk
  • Прозрачные мостовые соединения
  • Использование алгоритма имитации соединения (spoofing) для IPX и SPX
  • Для достижения пропускной способности до 512 кбит/с применяются сжатие данных при использовании протокола PPP и полоса пропускания по запросу с выравниванием нагрузки
  • HDLC и стандартный протокол PPP
  • Повышенный уровень безопасности за счет применения протоколов CHAP, PAP, фильтров пакетов, локальных паролей и CLI/ANI
  • Сетевое управление и мониторинг через порт консоли или по сети при помощи протоколов SNMP или Telnet


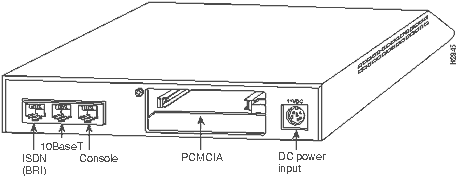

Cisco 1003 - вид сзади


Маршрутизатор Cisco 1005 для последовательных соединений

Общие сведения:
Маршрутизатор Cisco 1005 - небольшое настольное устройство, предназначенное для соединения небольших удаленных узлов локальных сетей Ethernet с глобальными сетями через синхронные линии со скоростью до 2.048 Мбит/с или с асинхронными глобальными сетями со скоростью до 115.2 кбит/с.

Характеристики Cisco 1005:

Характеристика

Особенности

Сетевые интерфейсы
  • Последовательный порт (DB-60)1
  • Ethernet 10BaseT (RJ-45)
  • Порт консоли (RJ-45) (EIA/TIA-232)
Тип процессора Motorola MC68360
Программное обеспечение Маршрутизация IP, IPX, AppleTalk и мостовые соединения по выделенным линиям, Frame Relay, Switched 56, SMDS и X.25. Маршрутизация IP/IPX по асинхронным каналам глобальной сети

1 Последовательный порт обеспечивает асинхронные соединения через интерфейс EIA/TAI-232 и синхронные соединения через интерфейсы EIA/TIA-232, EIA/TIA-449, V.35, X.21 и EIA-530.


Последнее изменение - 30 августа 2005 г.
