>> Коммутаторы серии Catalyst 5500

Система Catalyst 5500, построенная по передовой архитектуре коммутаторов Catalyst 5000 и LightStream 1010, оснащена интегрированными средствами маршрутизации на основе ПО Cisco IOS.

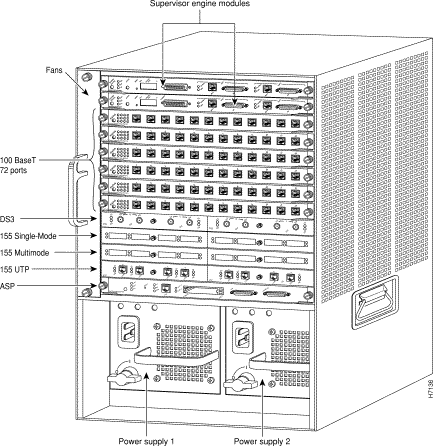

Catalyst 5500. Вид сзади

Архитектура Catalyst 5500 позволяет ему работать по технологии Gigabit Ethernet и обеспечивает пропускную способность более 50 Гбит/с (десятки млн. пакетов или ячеек в секунду). Благодаря масштабируемости, гибкости и средствам резервирования, этот коммутатор можно использовать для построения крупных коммутируемых внутренних сетей корпорации (интрасетей) и устанавливать его как в сетевых центрах этажей и зданий, так и в магистралях.

Построение инфраструктуры интрасети

Catalyst 5500 - модульная коммутирующая платформа высшего класса сложности, предназначенная для быстрорастущих корпоративных интрасетей. Catalyst 5500 защищает средства заказчика, вложенные им в более ранние продукты Cisco, поскольку модули АТМ-интерфейса коммутаторов Catalyst 5000 и LightStream 1010 “прозрачно” интегрируются в шасси Catalyst 5500.

Архитектура этого коммутатора обеспечивает независимость от типа среды передачи и поддержку всех традиционных технологий коммутации, применяемых в локальных сетях и сетях АТМ, так как допускает установку модулей коммутации, рассчитанных на технологии Ethernet, Fast Ethernet, FDDI, Token Ring и ATM. В зависимости от типа установленного модуля, коммутатор Catalyst 5500 может использоваться или для работы в магистрали в качестве мощного, масштабируемого коммутатора Fast Ethernet или ATM, или устанавливаться в сетевых центрах этажей и зданий. Используя разнообразные модули коммутации для Ethernet или Token Ring, число портов на этой одной платформе можно довести до 500.

Архитектура поддерживает технологии Gigabit Ethernet, ATM и Fast EtherChannel, позволяя подключать Catalyst 5500 к другим коммутаторам Catalyst, маршрутизаторам и серверам, обеспечивая при этом пропускную способность до 800 Мбит/с (полный дуплекс) с разделением нагрузки и резервные двухточечные соединения.

Модуль Route Switch обеспечивает многопротокольную маршрутизацию на основе ПО Cisco IOS. Он оснащается функциональным комплектом ПО Enterprise IOS Routing feature set, типичным для всех коммутаторов серии Catalyst 5000.

В управляющем модуле (supervisor engine) коммутатора Catalyst 5500 применена модульная функциональная плата, которая поддерживает технологию распределенной коммутации Cisco NetFlow Switching и обеспечивает высокоскоростную коммутацию на разных уровнях модели OSI. Благодаря модулю Route Switch с ПО Cisco IOS и функциональной плате NetFlow Feature Card, этот коммутатор сочетает в себе скорость и простоту коммутации с интеллектом и возможностями масштабирования, присущими маршрутизации.

Шасси Catalyst 5500 поддерживает “горячую” замену модулей, блоков питания и вентиляторов, что обеспечивает высокий коэффициент готовности при работе в сети. Резервирование подсистем коммутации, блоков питания, а также конструкция объединительной платы гарантируют полное резервирование системы при выполнении особо ответственных задач.

Шасси Catalyst 5500 устанавливается в стандартную 19-дюймовую стойку, при этом обеспечивается легкий доступ ко всем компонентам системы. Для работы системы в полной конфигурации достаточно одного блока питания.

Поддерживаемые интерфейсы

Коммутирующие модули
Catalyst 5500
Число интерфейсов, поддерж. одним модулем Макс. число интерфейсов (на одном шасси)
Group Switched 10BaseT Ethernet 48 528
Switched 10BaseT Ethernet (RJ-21) 24 264
Switched 10BaseT Ethernet (RJ-21) 48 528
Switched 10BaseT Ethernet (RJ-45) 24 264
Switched 10BaseFL Ethernet 12 132
Group Switched 100BaseTX Ethernet 24 264
Switched 10/100BaseTX Fast Ethernet 24 264
Switched 10/100BaseTX Fast EtherChannel, витая пара 12 134
Switched 100BaseFX Fast EtherChannel, многомодовое оптоволокно 12 134
Switched 100BaseFX Fast Ethernet, 6 портов многомодового и 6 портов одномодового оптоволокна 12 134
Switched Token Ring, витая пара 16 176
ATM LAN Emulation, витая пара, оптоволокно 1 (двойной физический) 7 (двойной физический)
CDDI / FDDI 1 11
ATM OC-3, 155-Мбит/с, многомодовое оптическое волокно 4 32
ATM OC-3, 155-Мбит/с, одномодовое оптическое волокно 4 32
ATM OC-3, 155-Мбит/с, неэкранированная витая пара категории 5 (UTP-5) 4 32
ATM OC-12, 622-Мбит/с, одномодовое оптическое волокно 1 8
ATM OC-12, 622-Мбит/с, одномодовое оптическое волокно 1 8
DS3 2 16
E-3 2 16
Магистральный канал T1/E1 ATM 4 32
Эмуляция канала T1/E1 4 32
ATM 25-Мбит/с, витая пара 12 96


Богатый пакет услуг для интрасетей

Catalyst 5500, предлагающий полный набор услуг по своевременной и качественной доставке информации клиентам настольных ПК, идеально подходит для создания крупных корпоративных интрасетей масштаба кампуса.

  • Эффективная, масштабируемая поддержка мультимедиа-приложений и многоадресной доставки информации: работа по протоколам PIM, IGMP и Cisco Group Management Protocol (CGMP).
  • Обеспечение заданного класса сервиса для каждой настольной клиентской машины, выполняющей критичные по времени приложения: отображение Resource Reservation Protocol (RSVP) на очереди приоритетов, организованные коммутатором Catalyst 5500.
  • В коммутаторе Catalyst 5500 обеспечивается резервирование на уровнях устройств, канала и сетевого сервиса. Избыточность устройств предусмотрена для управляющих модулей подсистем коммутации, блоков питания и модулей Route Switch. Избыточность канала реализована в АТМ-модулях с двойным физическим интерфейсом, а также для всех магистральных каналов виртуальных локальных сетей. Резервирование сетевых сервисов достигается использованием протоколов ATM Simple Server Redundancy Protocol (SSRP), HSRP, а также поддержкой протокола Spanning-Tree для каждой виртуальной локальной сети.
  • Безопасность в интрасети обеспечивается за счет фильтрации портов (доступ к конкретным портам разрешен только конкретным рабочим станциям). Система защиты с использованием протокола TACACS+ (Terminal Access Controller Access Control System) предотвращает несанкционированный доступ к коммутатору.
  • Службы DHCP и DNS, поддержка динамических виртуальных локальных сетей и распределенная коммутация NetFlow позволяют легко перемещать, добавлять или удалять пользователей в интрасети независимо от физического их расположения


Управление

Catalyst 5500 предлагает обширное множество визуальных инструментов управления.

Используя управляющее ПО CiscoWorks for Switched Internetworks (CWSI), можно конфигурировать коммутатор Catalyst 5500 и управлять им на уровне устройств, локальных сетей, трафика и на основе заданных правил.

Управление на основе правил обеспечивается благодаря сочетанию встроенных в коммутатор интеллектуальных агентов и мощного управляющего приложения CiscoWorks for Switched Internetworks. ПО CWSI обеспечивает управление на основе правил для всех сетевых сервисов, в том числе: класс сервиса, многоадресная доставка, защита доступа, гибкость конфигурирования сети и мобильность пользователей. Управление на основе правил реализуется благодаря Virtual Management Policy Server (VMPS).

Встроенные интеллектуальные агенты поддерживают Cisco discovery protocol (CDP), который распознает топологию сети и обеспечивает ее отображение, Cisco Virtual trunking protocol (VTP), который позволяет организовать динамические виртуальные локальные сети и динамическое конфигурирование каналов через все коммутаторы. Встроенные агенты удаленного мониторинга (RMON) в каждом порту позволяют проводить углубленный мониторинг трафика.

Усовершенствованная функция Switched Port Analyzer (Enhanced SPAN) дает пользователю возможность зеркально копировать трафик с любого порта или виртуальной локальной сети на другой порт Ethernet или Fast Ethernet для его контроля анализатором или зондом RMON SwitchProbe.

Предусмотрено управление по служебному каналу через терминал или модем, подключенный к интерфейсу EIA/TIA-232, а также по сети при использовании протоколов SNMP, Telnet client, BOOTP и TFTP.

Спецификации

Стандартные сетевые протоколы
  • Ethernet: IEEE 802.3, 10BaseT и 10BaseFL
  • Fast Ethernet: IEEE 802.3u, 100BaseTX, 100BaseFX
  • FDDI: ISO 9314-1 FDD PHY; ISO 9314-3 FDDI physical medium dependent (PMD); CDDI TP-PMD; ANSI FDDI X3T9.5 Station Management (SMT) 7.3
  • ATM: спецификация 3.1 UNI, протоколы сигнализации Q.2931, LAN Emulation
Сигнализация и маршрутизация
  • UNI 3.1
  • Interim Local Management Interface (ILMI)
  • Private Network-Network Interface (PNNI) Phase 1, Internet Interswitch Signaling Protocol (IISP)
  • Поддерживаются PVC и PVP
  • Списки доступа ATM и брандмауэры
  • Поддержка резервного канала с выравниванием нагрузки и выбором оптимального пути
Сетевое управление
  • Управляющее ПО CWSI на основе графического пользовательского интерфейса, включая:
    • CiscoView
    • VlanDirector
    • TrafficDirector
    • Atm Director
    • Средства NETSYS
  • Cisco Discovery Protocol
  • Virtual LAN (VLAN) Trunk Protocol
  • SNMP agent V.1 (RFCs 1155-1157)
  • Cisco workgroup MIB
  • Ethernet MIB (RFC 1643)
  • Ethernet Repeater MIB (RFC 1516)
  • SNMP MIB II (RFC 1213)
  • RMON (RFC 1757)
  • Bridge MIB (RFC 1493)
  • ILMI MIB
  • FDDI MIB (RFC 1512)
  • AToM MIB (RFC 1695)
  • ATM RMON
  • LEC MIB (LANE v. 1.0)
  • Cisco LECS, LES/BUS MIB
  • PNNI MIB
  • LAN Emulation Configuration Server (LECS), LAN Emulation Server (LES), broadcast and unknown server (BUS) MIB
  • SMT 7.3 (RFC 1285)
  • Enhanced SPAN
  • Текстовый интерфейс на основе командной строки, типичный для маршрутизаторов
  • Стандартные средства безопасности Cisco IOS: пароли и система TACACS
  • Telnet, TFTP, BOOTP, LAN Emulation client, RFC 1577 classical IP over ATM client
Управление трафиком
  • Единая система правил управления трафиком (leaky bucket)
  • Контроль скорости трафика каждого порта
  • Несколько пороговых значений, настраиваемых для соединения, порта и всего коммутатора
  • Несколько классов приоритетов
  • Все типы подключения к ATM и уровни адаптации (AAL)
  • Контроль разрешения подключения
  • Присвоение тегов CLP (Cell loss priority) и отбрасывание ячеек на их основе
  • Интеллектуальное отбрасывание пакетов
Характеристики управляющего модуля Supervisor Engine II
  • Flash-память: 8 Мбайт
  • Память EPROM: 512 кбайт
  • RAM-память: 20 Мбайт
  • Энергонезависимая память NVRAM: 256 кбайт
  • Индикаторы
    • Состояние системы: зеленый (норма)/красный (отклонение от нормы)
    • Нагрузка коммутатора: совокупное использование магистрали в процентах от 1 до 100
    • Канал: зеленый (хороший)/оранжевый (блокирован)/не горит (не подключен)
    • 100-Мбит/с Fast Ethernet: зеленый (100 Мбит/с)
    • Состояние блока питания: зеленый (вкл.)/красный (неисправен)/не горит (отсутствует)
    • Состояние вентилятора: зеленый (вкл.)/красный (неисправен)
  • Интерфейсы:
    • Консоль системы супервизора: DB-25 (female)
    • 100BaseTX: RJ-45 (female), MII (female) для внешнего приемопередатчика
    • 100BaseFX: SC (female)
Физические характеристики
  • Размеры, см (В x Ш x Г): 64.14 x 43.9 x 46.36
  • Минимальный вес, кг: 31.7
  • Максимальный вес, кг: 72.5
  • Монтаж в стандартную 19-дюймовую стойку
Электропитание (один блок питания)
  • 8.0 A при 230 В, 50 Гц
  • 16 A при 115 В, 60 Гц
  • Потребляемая мощность: 1100 Вт
Наработка на отказ (MTBF) Семь лет для системы
