Системы охранного теленаблюдения на базе
Wi-Fi компании SMART SIGHT (Канада)
Современную
систему охранного наблюдения невозможно представить без информационной
инфраструктуры: кабельных коммуникаций, локальных сетей, интернет-канала.
Однако система далеко не всегда строится сразу от начала и до конца. Обычно
заказчикам приходится возвращаться к проблеме кабельных сетей снова и снова
по мере необходимости установки новых телекамер и организации новых постов.
Не всегда это возможно из-за отсутствия свободного места в кабельных шахтах
и каналах. Существует достаточно много объектов (особенно промышленных), где
прокладка кабеля затруднена или вообще невозможна. Если же подразделения
компании (завода) не сосредоточены в одном месте, а разнесены
территориально, то затраты на создание коммуникационной структуры могут быть
весьма велики. Между тем, мало кто знает, что с таким же успехом можно
создавать и беспроводные сети передачи данных, которые могут выполнять те же
функции, что и кабельные, т. е. передачу видео-, аудио-сигнала, цифровых
сигналов и сигналов управления.
Развитие
информационных технологий и компьютерных сетей открыло новые возможности для
CCTV - Radio-Ethernet. Одним из крупнейших мировых производителей
оборудования Radio-Ethernet для CCTV является канадская компания Smart Sight
(Канада). На сегодняшний день выпускается две линейки оборудования,
стандартов 802.11a и 802.11b.
S 1000-12/ S 1000-24
Беспроводная
система передачи видео/аудио, сигналов управления и тревожных сигналов
-
Комплект из двух трансиверов с интегрированными антеннами 16 dBi
-
Стандарт 802.11 b , 2,4 GHz
-
Кодирование видео/аудио MPEG 4/ G .711
- От 1
до 25 кадров/сек (50 полей/сек), 480 TV линий по горизонтали
- До
6,2 км (до 20 км с внешней антенной)
-
Поддержка телеметрии
- 2
входа тревоги / 1 выход
-
Кодирование данных RC 4, ключ 128- bit
-
Уличное исполнение: -30…+50°С, IP 66
-
Крепление на столб
-
Напряжение питания: 12 VDC (S1000-12), 24 VAC (S1000-24)
S 1000 w -12/ S 1000 w -24
Беспроводный
трансивер видео/аудио, сигналов управления и тревожных сигналов
-
Стандарт 802.11 b , 2,4 GHz , интегрированная антенна 16 dBi
-
Работа с точкой доступа S 3000, IP -серверами S 1500 e - R , ПО nDVR
-
Протоколы: RTP/IP, UDP/IP, и multicast IP
-
Кодирование видео/аудио MPEG 4/ G .711
- От 1
до 25 кадров/сек (50 полей/сек), 480 TV линий по горизонтали
- До
6,2 км (до 20 км с внешней антенной)
-
Поддержка телеметрии
- 2
входа тревоги / 1 выход
-
Кодирование данных RCA , ключ 128- bit , SSL -аутентификация
-
Уличное исполнение: -30…+50°С, IP 66
-
Крепление на столб
-
Напряжение питания: 12 VDC (S1000 w -12), 24 VAC (S1000 w -24)
S 3000 AP / S 3000 AP -2
Точка
доступа
-
Стандарт 802.11 b , 2,4 GHz
-
Работа с трансиверами S 1000 w
- 1 (
S 3000- AP ) / 2 ( S 3000- AP 2) антенных интерфейса
-
интерфейс IEEE 802.3
- 11
каналов (3 без интерференции), 11, 5.5, 2, 1Мбит/с
-
Уличное исполнение: -30…+50°С, IP 66
-
Крепление на столб
-
Напряжение питания: 24 VAC
S3000-RP / S3000-RPM
Ретранслятор
-
Стандарт 802.11 b , 2,4 GHz
-
Работа с трансиверами S 1000
-
Соединение точка-точка ( S 3000- RP ), много точек ( S 3000- RPM )
- 2
антенных интерфейса, интерфейс IEEE 802.3 для конфигурации
-
Уличное исполнение: -30…+50°С, IP 66
-
Крепление на столб
-
Напряжение питания: 24 VAC
S 3000 CWB / S 3000 CWB -2
Мост
-
Стандарт 802.11 b , 2,4 GHz
-
Работа с трансиверами S 1000 w и сателитами S 3000- RWB
- 1 (
S 3000- CWB ) / 2 ( S 3000- CWB 2) антенных интерфейса
-
интерфейс IEEE 802.3
- 11
каналов (3 без интерференции), 11, 5.5, 2, 1Мбит/с
-
Уличное исполнение: -30…+50°С, IP 66
-
Крепление на столб
-
Напряжение питания: 24 VAC
ANT-WP85-24/N / ANT-WP16-24/N
Антенны для
устройств S 3000
- 2,4
GHz, 8,5 dBi - ANT-WP85-24/N
- 2,4
GHz, 16 dBi - ANT-WP16-24/N
S 1500e / S 1500 e - XT
IP -сервер /
система передачи видеосигнала по телекоммуникационным и компьютерным сетям
- TCP
/ IP ( Ethernet ) - цифровой мультимедиа-передатчик-сервер стандарта
IEEE 802.3
-
Создает доступ к видеоизображению через любое TCP/IP-соединение, как
локальной сети ( LAN ), глобальной сети Internet ( WAN )
- S
1500 e может работать как передатчиком (индекс –Т), интегрирующим
видеосигнал в компьютерную сеть, так и приемником (индекс –R)
декодирующим сигнал от передатчиков, в том числе S 1000 w , для
отображения на стандартном мониторе ( PAL / NTSC )
-
Стандарты: RTP/IP, UDP/IP, TCP / IP и multicast IP и др.
-
Разрешение 720х576 пк, 704х288 пк, 352х288 пк, 176х144 пк, MPEG 4
-
Передача максимум 25 кадров/с, скорость передачи 10 кбит/с -2Мбит/с.
- 1
релейный вход/выход
-
Управление телеметрией (интерфейс RS -232/422/485).
-
Двусторонний аудиоканал (модели с индексом А).
-
Применение специального программного обеспечения nDVR превращает
компьютер в станцию видеонаблюдения, мониторинга и записи.
- S
1500 e - XT исполнение для установки на улице -30…+50°С, IP 66
-
Напряжение питания: 12 VDC
-
Габариты: 115х142х32 мм.

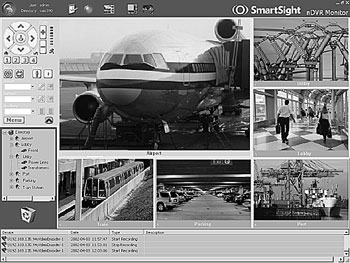

nDVR
Программное
обеспечение для охраны и видеонаблюдения на удаленных объектах
-
Конфигурация соединений между камерами и мониторами посредством функции
перемещения и привязки (цифровая матрица)
- До
16 одновременных подключений в режиме " real - time " к IP - камерам
(серверам) в сети на одном сервере
-
Поддержка планов
-
Поддержка WEB -клиентов, в том числе PocketPC
-
Работа со специализированной внешней клавиатурой nDVR - EKB
-
Детекторы движения
-
Программирование автоматически запускаемых ситуаций тревоги
-
Системная установка с ограниченной свободой для четко определенных задач
наблюдения
-
Программирование автоматической записи событий
-
Управление поворотными устройствами.
-
Архивация на базе MSQL
-
Адаптировано под ОС Windows 2000/ XP
| |
