Проектирование системы сетевого видеонаблюдения
Методы
проектирования системы сетевого видеонаблюдения во многом зависят от
конкретных потребностей и уровня сложности поставленных задач.
Прежде
всего определите конкретные требования и задачи:
Определите объект наблюдения и необходимый тип
сетевого видеоустройства.
|
Объект съемки. За каким объектом будет производиться
наблюдение? Насколько он важен? |
Это позволит определить, какие характеристики должна иметь
устанавливаемая сетевая камера, например, качество видеоизображения,
светочувствительность и тип объектива. |
|
|
|
Условия освещения. Какой уровень светочувствительности
требуется внутри или вне помещения? |
Компания Axis предлагает сетевые камеры для использования в
помещениях, а также для использования как внутри, так и вне
помещений. Камеры для использования внутри и вне помещений снабжены
объективом с переменным фокусным расстоянием. Диафрагма объектива
настраивается автоматически. Также предлагаются камеры для
круглосуточного наблюдения, обеспечивающие цветное изображение днем
и черно-белое в темное время суток. |
|
Протестируйте светочувствительность сетевой камеры внутри помещения
и снаружи. Уровень освещенности измеряется в люксах (LUX). |
|
|
|
Расстояние от камеры до объекта наблюдения. |
Это позволит определить тип камеры и объектива (обычный,
телескопический, широкоугольный), а также место расположения камеры.
Некоторые модели камер Axis имеют съемные объективы. |
|
|
|
|
Требуемый угол обзора: широкий, узкий, общий или детальный
обзор. (Определите, какую часть объекта требуется наблюдать.) |
Сетевые камеры поставляются как с фиксированными, так и с
изменяемыми углом и фокусом, что позволяет регулировать
панорамирование, наклон и зум, увеличивая таким образом площадь
обзора. |
|
|
|
|
Разреженный или плотный поток информации. |
Чем больше движения в наблюдаемой зоне, тем большее количество камер
может потребоваться. |
Требования к системе: функции, требуемые мощности для записи и хранения
данных.
|
Приложения: простое удаленное наблюдение, интеллектуальная
система охранного видеонаблюдения с усовершенствованными функциями
управления событиями, ввод/вывод сигнала инициализации внешних
устройств, аудио компоненты? |
Устройства для сетевого видеонаблюдения производства компании Axis —
это широкий диапазон продукции, удовлетворяющий практически любые
требования. Все сетевые камеры обеспечивают лучшее качество
изображения в своем классе. |
|
|
|
Требования к просмотру и записи. Определите, насколько часто
вам необходимо просматривать изображение и производить запись: днем,
ночью и/или в выходные дни? Определите необходимость для каждого
объекта наблюдения. |
Многие камеры Axis обеспечивают видеопотоки в двух форматах сжатия
одновременно — Motion JPEG и MPEG-4, что позволяет системе
оптимизировать качество видеоизображения и использование полосы
пропускания. Если полоса пропускания ограничена, можно осуществлять
просмотр с полной частотой кадров — 25/30 кадров в секунду в формате
MPEG-4, при этом можно производить запись с использованием формата
Motion JPEG с меньшей частотой кадров. |
|
Для различных объектов можно использовать различные графики
видеонаблюдения, различные режимы инициализации внешних устройств и
разную частоту кадров для просмотра и записи. Определите график
использования функций просмотра и записи, частоту кадров. Помните,
что вам вряд ли потребуется записывать нерелевантную видеоинформацию
24 часа в сутки. Сетевые камеры Axis также позволяют установить
порядок записи, производимой по расписанию, при срабатывании сигнала
тревоги или обнаружении движения. |
|
Частота кадров для записи при обнаружении событий. Практически в
любой области применения полная частота кадров для каждой камеры
вряд ли потребуется. Конфигурационные возможности и встроенные
интеллектуальные функции сетевых камер и видеосерверов при
нормальных условиях позволяют установить более низкую частоту
кадров, например, 1 или 3 кадра в секунду, что поможет существенно
снизить использование полосы пропускания. В случае регистрации
событий, например, при обнаружении движения, частота кадров в режиме
записи может быть автоматически увеличена. |
|
Область применения. Если необходимо просто идентифицировать входящих
людей, не требуется, чтобы камера постоянно осуществляла передачу
видеоизображения. Можно настроить камеру таким образом, что передача
видеоизображения будет активизироваться только в случае открывания
двери, и изображение будет передаваться с заданной частотой кадров.
Однако, если необходимо наблюдать за динамикой поведения людей,
запись потребуется производить при более высокой частоте кадров. |
|
Установка графика наблюдения также поможет определить уровень
нагрузки на сеть и решить, требуется ли расширить полосу пропускания
сети или можно использовать мощности вашей обычной компьютерной
сети. Сетевой трафик, как правило, снижается ночью и в выходные дни,
что может удачно совпасть с промежутками времени, в которые
необходимо производить усиленное наблюдение. Таким образом, можно
использовать существующую сеть без какой-либо необходимости ее
расширения. |
|
|
|
Расчет требуемого объема памяти запоминающих устройств. |
Размер изображения X количество кадров в с. X 3600 с. = Kб в ч / 1
000 = Mб в час |
|
Mб в час X количество часов работы в день = Mб за 24 часа |
|
Mб за 34 часа X требуемый период хранения = требуемый объем памяти
запоминающих устройств |
|
(Средний размер изображения составляет около 15 Kб) |
|
|
|
Расчет требуемой полосы пропускания. |
Размер изображения X количество кадров в с. X 8 Кбит/с. =
используемая одной камерой полоса пропускания в Кбит/с. |
Если у
вас возникли вопросы
по определению необходимого
объема памяти запоминающих устройств и требуемой полосы пропускания,
обращайтесь к нашим специалистам, мы всегда готовы рассчитать необходимые
характеристики устройств и каналов связи.
Определите ваши требования к сети: к локальной сети (LAN) и к глобальной
сети (WAN).
|
Определите степень использования уже установленной локальной сети
(LAN). В каких целях вы или компания используете данную сеть? |
Существуют программные и аппаратные средства, способные измерить
уровень загруженности локальной сети. Обратитесь к сетевому
администратору компании. |
|
|
|
Определите функцию существующей глобальной сети |
Вы также можете иметь глобальную сеть, связывающую несколько зданий
компании. Глобальные сети (WAN) — это сети, покрывающие несколько
удаленных друг от друга областей. В данном случае также можно
измерить уровень загрузки сети. |
|
|
Определите уровень нагрузки на сеть за конкретный период
Существует ли необходимость в установке дополнительного
оборудования, например, коммутаторов, или вы можете использовать
существующую инфраструктуру и оборудование? |
Часто происходит так, что в темное время суток и по выходным трафик
значительно снижается. |
|
Уровень интенсивности использования позволит вам определить, следует
ли: |
|
a) просто использовать уже установленную сетевую инфраструктуру
общего назначения (т. е. те же кабели, разъемы и коммутаторы, если
они имеют достаточную мощность), дополнив ее оборудованием для
охранного видеонаблюдения; |
|
b) использовать комбинацию уже установленной сети с новой сетью для
IP-видеонаблюдения; |
|
c) создать отдельную сеть исключительно для охранного
IP-видеонаблюдения. |
|
Если необходимы дополнительные мощности уже установленной сети,
новые кабельные соединения, как правило, не требуются. Может
понадобится просто дополнительный коммутатор или коммутационная
панель. |
|
|
|
Существует ли необходимость в подписке на дополнительные ISP для
обеспечения резерва? |
Если поставлены критические задачи, может потребуется дополнительный
выход в Интернет. |
|
|
|
Есть ли необходимость в распределенном хранении информации? |
Хранение записанной видеоинформации может быть распределено по
различным локальным и удаленным носителям с целью рационализировать
использование полосы пропускания, а также с целью обеспечения
безопасности. |

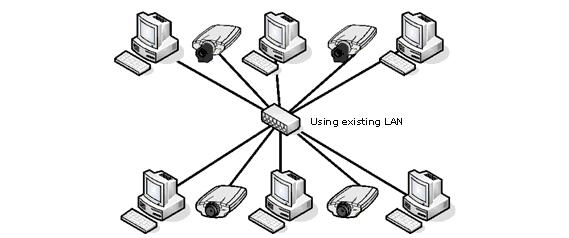

Существующие сети. Локальная сеть (LAN)
Использование существующей
локальной сети с небольшим увеличением ее мощности
Если существующая локальная сеть имеет достаточную мощность и обеспечение
высокой степени безопасности не требуется, просто подключите сетевое
видеооборудование к уже установленной сети. Для дальнейшей оптимизации вашей
сети используйте такие технологии, как VLAN (виртуальная локальная
сеть) или Quality of Service (стандарт QoS).
Рекомендуемые технологии
для локальной сети (LAN)

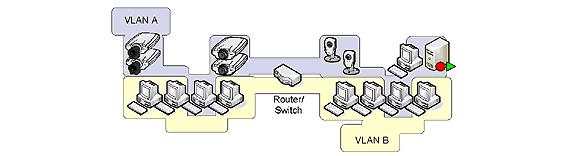

VLAN или виртуальная
локальная сеть — это «логический» способ отделить сеть для охранного
видеонаблюдения от сети общего назначения. Маршрутизатор или коммутатор
может быть сконфигурирован таким образом, что определенному множеству
IP-адресов присваиваются определенные функции. В вышеприведенном примере
маршрутизатор или коммутатор распределяет IP-адреса, полосу пропускания и
опции безопасности на две группы: VLAN A (с доступом к видео) и VLAN B
(трафик общего назначения). Вне зависимости от того, где физически находится
пользователь, если его IP-адрес относится к группе VLAN A, он получит доступ
к видео, если к VLAN B — нет.

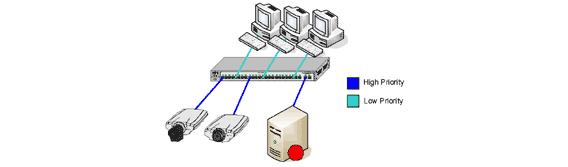

Стандарт Quality of Service
(QoS) позволяет обеспечивать необходимую полосу пропускания для охранного
видеооборудования в сети общего назначения. Вы можете установить уровень
приоритетности для определенных портов коммутатора. Разъемы подключения
сетевых камер и серверов для хранения видеоинформации должны иметь высокий
приоритет, в то время как обычные рабочие станции могут иметь низкий
приоритет, тем самым, при необходимости, обеспечивается необходимая полоса
пропускания для охранного видео.
Использование существующей
глобальной сети (WAN)
Используйте частную
виртуальную сеть (VPN), которая обеспечит передачу данных в кодированной
форме. Такие сети идеальны для систем охранного видеонаблюдения.

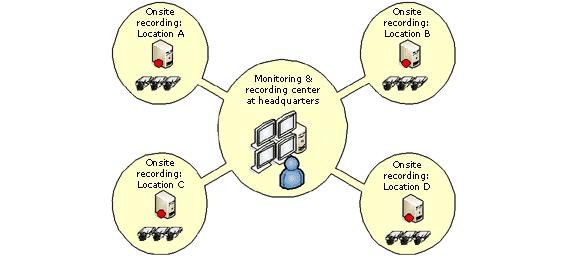

Распределенное хранение.
Можно установить высокую частоту кадров для хранения на локальных
участках, а в главном центре наблюдения и управления запись может
производится с меньшей частотой кадров. Возможна пересылка записанных
материалов в ночное время.

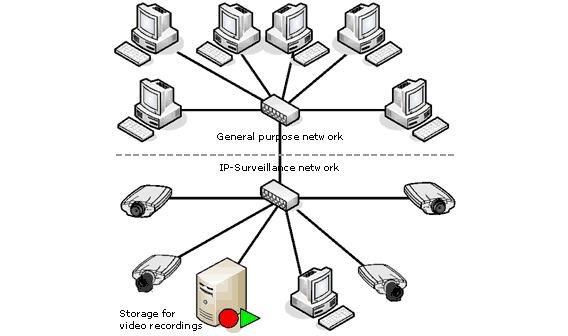

Новая
отдельная сеть IP-видеонаблюдения, совмещенная с универсальной компьютерной
сетью
В некоторых случаях имеет
смысл использовать новую отдельную сеть IP-видеонаблюдения, совмещенную с
сетью общего назначения.
В данном примере
рассматривается необходимость создания отдельной сети IP-видеонаблюдения в
главном офисе по причинам безопасности и обеспечения требуемой полосы
пропускания. В данном случае все видеоданные записываются локально, а трафик
видеоданных изолирован только в данной сети. Исключение составляют те
случаи, когда пользователь, подключенный к сети общего назначения, желает
получить доступ к видеокамерам, а также когда какое-либо событие
активизирует пересылку видеоданных пользователю, находящемуся в сети общего
назначения. Поскольку доступ к видео через сеть общего назначения (и
соответствующее повышение нагрузки на сеть) происходит не часто, имеет смысл
комбинировать работу двух таких сетей.
При создании новой сети, или
увеличении мощности уже установленной сети, рассчитывайте на повышение
пропускной способности или соответствующего показателя в Мбит/с на
30 %—40 %. Рекомендуется иметь запас мощности, что даст возможность
наращивать вашу систему в будущем.

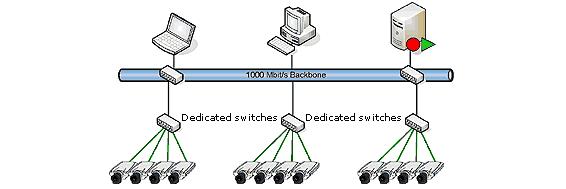

Отдельная сеть охранного IP-видеонаблюдения
В системах профессионального
охранного видеонаблюдения рекомендуется избегать совместного использования
сети общего назначения, т. е. в целях оптимизации работы сети охранного
IP-видеонаблюдения в сети должны присутствовать отдельные коммутаторы,
подключенные к высокомощному магистральному кабелю, способному обеспечить
передачу видеотрафика.
| |
