Что такое FlexDSL?
FlexDSL представляет собой xDSL систему
для передачи синхронного цифрового
потока со скоростями от 64 до 2048 кбит/с
по медному кабелю. Система FlexDSL MDSL
позволяет передавать синхронный
цифровой поток со скоростью до 2320
кбит/с. Существующий набор типовых
конструктивов и пользовательских
интерфейсов, позволяет решать
широкую гамму задач операторов
связи.
На каких линиях
работает FlexDSL?
На симметричных медных кабелях с
волновым сопротивлением 135 Ом или на
коаксиальных кабелях с волновым
сопротивлением 75 Ом. В последнем
случае необходимо использовать
согласующий трансформатор.
Какое
количество медных пар необходимо
для работы модемов?
Для работы модемов FlexDSL MDSL и FlexDSL
MSDSL необходима одна ненагруженная
симметричная медная пара. Модем FlexDSL
CAP64 требует две пары для передачи
полного потока Е1, но может
использоваться и на одной паре, в
этом случае пропускная способность
уменьшается до 1088 кбит/с.
Каким
параметрам должна удовлетворять
медная линия для работы FlexDSL?
- Сопротивление изоляции: Rаб
> 10 мOм Rжз > 10 мОм.
- Переходное затухание на ближнем
конце: Ар > 57 дБ, при fизм
= 40, 150, 300 кГц.
Рабочее затухание на частоте fизм
= 150 кГц различается для различных
моделей FlexDSL и не должно превышать
следующих величин:
- FlexDSL HDSL Ар < 27 дБ
- FlexDSL CAP64 Ар < 31 дБ
- FlexDSL MSDSL Ар < 23 дБ (для
максимальной скорости передачи)
- FlexDSL MDSL Aр < 21 дБ (для
максимальной скорости передачи)
С какими типами
оконечной аппаратуры работает FlexDSL?
С оконечной аппаратурой, имеющей
интерфейсы G.703/G.704, nx64 кбит/с (V.35, V.36,
X.21) или Ethernet 10BaseT.
Какое
программное обеспечение требуется
для работы с FlexDSL?
Может использоваться любая
терминальная программа, входящая в
большинство из существующих
операционных систем. Например: Term95,
Winterm, Hyperterminal.Настройки терминала:
- Скорость: 9600 кбит/с
- Бит данных: 8
- Чётность: не используется
- Контроль потока: программный
(Xon/Xoff)
Для работы с моделями в стоечном
исполнении необходимо набрать: % хх
[Enter], где хх - номер слота в кассете.
При этом набираемые символы не
будут видны.
С какими
уровнями сигнала в линии работает
FlexDSL?
Излучаемая мощность до +15 дБм.
Не мешают ли
FlexDSL друг другу, работая на одном
кабеле?
На данный вопрос можно ответить
только после измерения
характеристик переходного
затухания кабеля. Если кабель
удовлетворяет характеристикам
согласно п.3, то два модема FlexDSL могут
работать на одном кабеле.
Какова
дальность передачи.
Допустимая длина линии без
регенераторов, ориентировочно:
|
Диаметр жилы
|
FlexDSL HDSL
|
FlexDSL CAP64
|
FlexDSL MSDSL
|
FlexDSL MDSL
|
FLEXDSL MEGATRANS
|
|
0.4 мм
|
4 км
|
5 км
|
4 км
|
|
|
|
0.6 мм
|
6 км
|
7 км
|
5 км
|
|
|
|
0.8 мм
|
9 км
|
12 км
|
8 км
|
|
|
|
1.2 мм
|
16 км
|
18 км
|
14 км
|
|
24 км
|
Данные величины являются ориентировочными
и могут изменяться как в большую,
так и в меньшую сторону в
зависимости от качества
кабеля.
Для FlexDSL MSDSL в зависимости от
скорости (диаметр жилы 0.5 мм):
| Скорость
передачи |
Длина
линии |
| 128
кбит/с |
8.8
км |
| 384
кбит/с |
7.9
км |
| 1024
кбит/с |
5.9
км |
| 1536
кбит/с |
5.1
км |
| 2048
кбит/с |
4.5
км |
Возможна ли
совместная работа двух модемов FlexDSL
с различными интерфейсами?
Да, два модема с различными
пользовательскими интерфейсами
могут работать совместно. В этом
случае пара модемов является
конвертором интерфейсов.

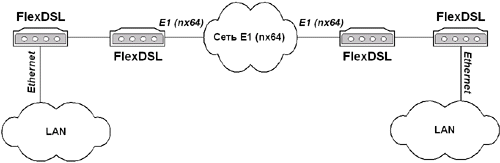

Ограничение: Модем с
интерфейсом Ethernet может
использоваться только в схемах
подобных следующей:
Какое
напряжение питания допускается при
эксплуатации модемов FlexDSL?
Наша новая серия модемов FlexDSL
максимально адаптирована к
нестабильности гарантированного
питания, существующего на АТС.
Диапазон:
Гарантированное питание -40 В…-72 В
Питание от сети через адаптер 220 В 50
Гц
Дистанционное питание по линии *
* дистанционное питание
предусмотрено не для всех моделей.
Можно хоть что-нибудь
сделать, если линия плохая?
Для повышения устойчивости работы
оборудования FlexDSL на линиях связи
неудовлетворительного качества
необходимо придерживаться
следующих рекомендаций:
- В первую очередь необходимо
удостовериться и, при
необходимости, обеспечить
надёжный контакт в местах
стыковки кабеля (в
распределительных коробках, на
промежуточных кроссах и т.д.)
- Модули оборудования должны быть
надёжно заземлены.
- В случае пониженного
сопротивления изоляции (измеренного
прибором с испытательным
напряжением не менее 250В!)
необходимо применять версию
аппаратуры с локальным
электропитанием.
- В случае ненадёжного контакта в
соединениях (большое количество
точек соединения кабеля в уличных
шкафах и т.д.) необходимо
применять версию аппаратуры с
дистанционным электропитанием.
- В случае применения аппаратуры с
локальным электропитанием
необходимо обеспечить
стабильность электрической сети.
Какая распайка
разъёмов пользовательских и
линейных интерфейсов?
Разъем ЦАЛ
Вид спереди RJ45-8
|
Контакт
|
Сигнал
|
Описание (NTU)
|
Сигнал
|
Описание (LTU -
DUAL и MULTIPOINT)
|
|
1
|
NC
|
-
|
LD.a
|
Пара D провод
1
|
|
2
|
SHIELD
|
Земля
|
LD.b
|
Пара D провод
2
|
|
3
|
NC
|
-
|
LB.a
|
Пара B провод
1
|
|
4
|
LA.a
|
Пара А провод
1
|
LB.b
|
Пара B провод
2
|
|
5
|
LA.b
|
Пара А провод
2
|
LA.a
|
Пара A провод
1
|
|
6
|
NC
|
-
|
LA.b
|
Пара A провод
2
|
|
7
|
SHIELD
|
Земля
|
LC.a
|
Пара C провод
1
|
|
8
|
NC
|
-
|
LC.b
|
Пара C провод
2
|
Разъем Е1
Сопротивление 120 ОМ
NTU:
SubD9 male
|
Контакт
|
Сигнал
|
Описание
|
|
1
|
Rxa
|
Е1 120 Ом
Выход (провод А)
|
|
2
|
FPE
|
Земля
|
|
3
|
NC
|
-
|
|
4
|
FPE
|
Земля
|
|
5
|
Txa
|
Е1 120 Ом Вход
(провод А)
|
|
6
|
RXb
|
Е1 120 Ом
Выход (провод В)
|
|
7
|
NC
|
-
|
|
8
|
NC
|
--
|
|
9
|
TXb
|
Е1 120 Ом Вход
(провод В)
|
LTU:
SubD15 male
|
Контакт
|
Сигнал
|
Описание
|
|
1
|
RX1a
|
Е1 120 Ом
Выход 1 (провод А)
|
|
2
|
FPE
|
Земля
|
|
3
|
TX1a
|
Е1 120 Ом Вход
1 (провод А)
|
|
4
|
FPE
|
Земля
|
|
5
|
FPE
|
Земля
|
|
6
|
RX2a
|
Е1 120 Ом
Выход 2 (провод А)
|
|
7
|
FPE
|
Земля
|
|
8
|
RX2A
|
Е1 120 Ом Вход
2 (провод А)
|
|
9
|
RX1b
|
Е1 120 Ом
Выход 1 (провод B)
|
|
10
|
NC
|
-
|
|
11
|
TX1b
|
Е1 120 Ом Вход
1 (провод B)
|
|
12
|
NC
|
-
|
|
13
|
RX2b
|
Е1 120 Ом
Выход 2 (провод B)
|
|
14
|
NC
|
-
|
|
15
|
TX2b
|
Е1 120 Ом Вход
2 (провод B)
|
Кабели для интерфейса n x 64 Кбит/с.
V.35 DTE кабель
Тип разъема: 34 контакта (ISO 2593) female.
|
CCITT НОМЕР
|
Назначение
контактов
разъема на 34 контакта (female) (а/в)
|
Назначение
контактов
разъема на 25 контактов (male) (а/в)
|
|
FGND
|
A
|
1
|
|
SGND
|
B
|
7
|
|
103
|
P/S
|
Feb.14
|
|
104
|
R/T
|
Mar.16
|
|
105
|
C
|
4
|
|
106
|
D
|
5
|
|
107
|
E
|
6
|
|
108
|
H
|
20
|
|
109
|
F
|
8
|
|
113
|
U/W
|
24.Nov
|
|
114
|
Y/AA
|
15.Dec
|
|
115
|
V/X
|
17.Sep
|
|
140
|
N
|
21
|
|
141
|
L
|
18
|
|
142
|
NN
|
25
|
Кабель интерфейса 35
оборудования DCE
Тип разъема: 34 контакта (ISO 2593), male.
|
CCITT НОМЕР
|
Назначение
контактов
разъема на 34 контакта (male) (а/в)
|
Назначение
контактов
разъема на 25контактов (male) (а/в)
|
|
FGND
|
A
|
1
|
|
SGND
|
B
|
7
|
|
103
|
P/S
|
Mar.16
|
|
104
|
R/T
|
Feb.14
|
|
105
|
C
|
5
|
|
106
|
D
|
4
|
|
107
|
E
|
20
|
|
108
|
H
|
6
|
|
109
|
-
|
-
|
|
113
|
U/W
|
17.Sep
|
|
114
|
-
|
-
|
|
115
|
V/X
|
24.Nov
|
|
140
|
N
|
25
|
|
141
|
L
|
25
|
|
142
|
NN
|
18
|
|
