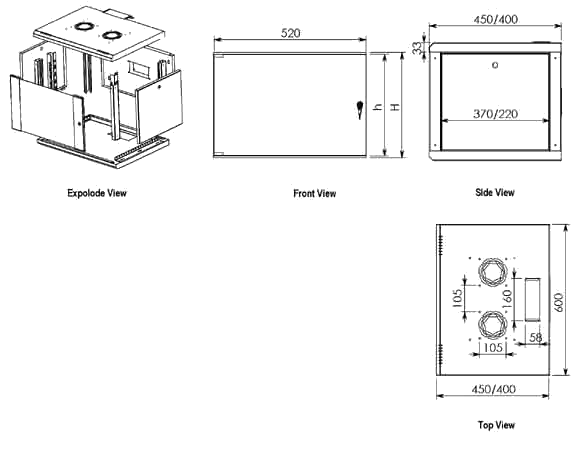

| Описание конструкции |
Шкафы ProLine представляют собой универсальные настенные конструктивы для монтажа навесного 19” обо- рудования. Шкафы выпускаются в двух модификациях - двухсекционные и трехсекционные. Передняя двер- ца с замком – стеклянная в стальной раме или цельнометаллическая. Дверца может быть установлена для открывания в левую или правую сторону. Боковые стенки – съемные, на замках. Задняя стенка – съемная, с отверстиями для настенного монтажа. Для облегчения монтажа шкафа, сперва на стену крепится легкая задняя стенка. Затем на нее вешается шкаф, и крепится к ней 2-мя винтами изнутри. Имеются посадочные места для установки вентиляторного модуля. Шкафы снабжены четырьмя раздвижными кабель-вводами с резиновыми губками и четырьмя 19” профилями. 19” профили могут быть установлены на любую глубину. Трех-секционные шкафы имеют откидную заднюю секцию на замке, снабженную дополнительным 19” профи- лем. Шкафы ProLine также подходят для установки на пол. Для этого в нижней части шкафа имеются отверстия для установки роликов или регулируемых опор.
| Характеристики и комплектация |
| Артикул | Монтажная ёмкость, U (1U=44.45мм) | Внутренняя высота (мм) |
Внешняя высота (мм) |
Вес нетто (кг) |
| w=600 (мм), d=450 (мм) | ||||
| PRL 07U 45 | 7 | 314 | 381 | 21 |
| PRL 09U 45 | 9 | 403 | 470 | 23 |
| PRL 12U 45 | 12 | 536 | 604 | 26 |
| PRL 16U 45 | 16 | 714 | 778 | 30 |
| PRL 20U 45 | 20 | 892 | 960 | 35 |
| w=600 (мм), d=560 (мм) | ||||
| PRL 07U 66 | 7 | 314 | 381 | 25 |
| PRL 09U 66 | 9 | 403 | 470 | 28 |
| PRL 12U 66 | 12 | 536 | 604 | 32 |
| PRL 16U 66 | 16 | 714 | 778 | 36 |
| PRL 20U 66 | 20 | 892 | 960 | 41 |
| w=600 (мм), d=(110+450) мм | ||||
| PRD 07U 66 | 7 | 314 | 381 | 27 |
| PRD 09U 66 | 9 | 403 | 470 | 31 |
| PRD 12U 66 | 12 | 536 | 604 | 35 |
| PRD 16U 66 | 16 | 714 | 778 | 39 |
 |
