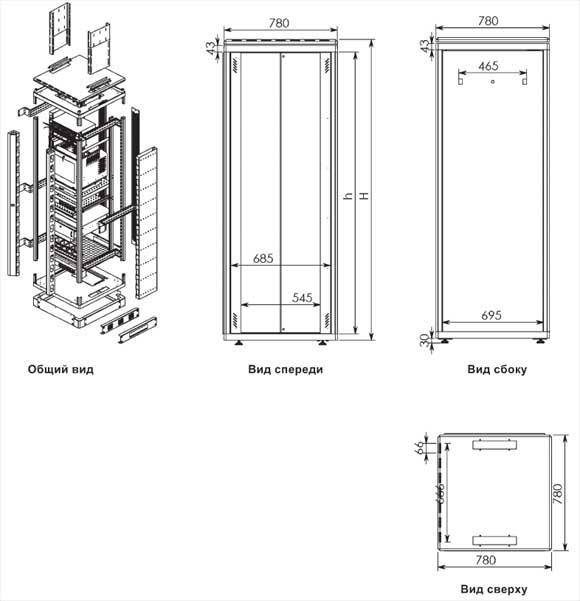

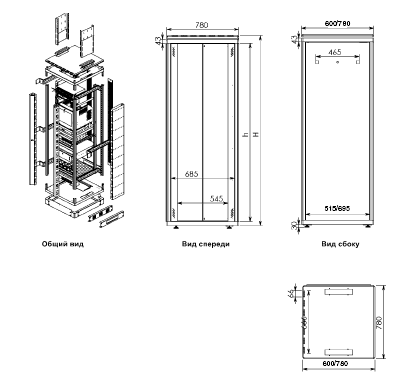

Описание конструкции

Шкафы DG-Rack 800 представляют собой универсальные 19’’ конструктивы для построения телекоммуникационного узла или установки серверного оборудования с большим объёмом кабельных соединений. Конструкция шкафа – разборная. Передняя дверь - распашная или одностворчатая, стеклянная в стальной раме или цельнометаллическая, на замке. В полу и на задней стенке предусмотрены кабельные вводы – четыре щеточных и один раздвижной. Задний кабель-ввод можно легко устанавли- вать в верхней или нижней части шкафа. Имеется посадочное место в потолке для вентиляционного модуля на 2 или 4 элемента. На раме и всех съемных деталях предусмотрены клеммы заземления. Шкафы имеют следующие особенности: распашная передняя и задняя дверь, позволяющая сэкономить занимаемое место при установке (возможна поставка и с одностворчатыми дверями); кабель-вводы по бокам в полу и потолке, а также боковые вертикальные кабель-организаторы с крышками.



Характеристики и комплектация

• Шкаф с передней, задней дверями и съемными боковыми стенками
• Размеры по основанию (ШхГ) – 800х600, 800х800, 800х1000 мм
• Высота – 32, 36, 42, 44, 47U
• Нагрузка – до 600 кг
• Две пары вертикальных 19” направляющих, (d=108...680 мм с шагом 40мм)
• Кабель-вводы: раздвижной в полу, щеточный на задней стенке, по 2 боковых в полу и потолке
• Два вертикальных кабель-организатора с крышками
• Покрытие – порошковая окраска с предварительным фосфатированием
• Цвет корпуса – светло-серый RAL 7035, передняя дверь - серо-голубой металлик
• Шкафы поставляются в собранном виде в гофрокартонном ящике на палетте
• Гарантия 5 лет

Артикул	Монтажная ёмкость, U (1U=44.45мм	Внутренняя высота (мм)	Внешняя высота (мм)	Вес нетто (кг)
w=800 мм, d=600 мм
DRK 32U 86	32	1425	1653	95
DRK 36U 86	36	1603	1831	106
DRK 42U 86	42	1870	2098	121
DRK 44U 86	44	1959	2183	130
DRK 47U 86	47	2092	2316	142
w=800 мм, d=800 мм
DRK 32U 88	32	1425	1653	100
DRK 36U 88	36	1603	1831	111
DRK 42U 88	42	1870	2098	126
DRK 44U 88	44	1959	2183	135
DRK 47U 88	47	2092	2316	147
w=800 мм, d=1000 мм
DRK 44U 80	44	1959	2183	140
