Описание конструкции

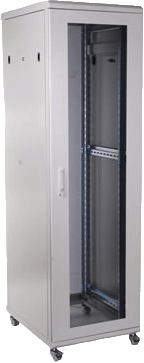

Сборно-разборные шкафы EuroLine представляют собой универсальные конструктивы для монтажа телекоммуникационного, кроссового и серверного оборудования.

Конструкция и упаковка разработаны специально с учетом Российских тербований. Шкафы поставляются в разобранном виде в компактной прочной упаковке (1 коробка). На одной евро-палетте может быть рамещено три шкафа, что позволяет сэкономить расходы на транспортировку до 50%. Упаковка разобранного шкафа имеет конструкцию, позволяющую также использовать ее в качестве полноценной упаковки собранного шкафа, что может быть очень удобно для поставок под проекты.

Передняя дверь - стеклянная в стальной раме, на замке с поворотной ручкой. Дверь может быть установлена для открывания в левую или правую сторону. Боковые панели - съемные на замках и защелках. На задней стенке предусмотрен кабельный ввод, который можно легко устанавливать в верхней или нижней части шкафа

Пол в стандартной комплектации отсутствует. По краям пола вдоль боковых стенок имеются 19" профили, что позволяет закрыть пол с помощью стандартных 19" панелей-заглушек (цельных или перфорированных) Весь пол имеет размер по глубине 8U для шкафов 600x600 и 14U для шкафов 600x800 mm. Также возможно закрыть только часть пола, оставив пространство для кабель-ввода в любой его части. Имеется посадочное место в потолке для вентиляционного модуля на 2 или 4 элемента. На раме и всех съемных деталях предусмотрены клеммы заземления.



Характеристики и комплектация

• Шкаф с передней, задней дверями и съемными боковыми стенками
• Размеры по основанию (ШхГ) – 600х600, 600х800 мм
• Высота – 22, 26, 32, 36, 42U
• Максимальный вес устанавливаемого оборудования – до 600 кг
• Две пары вертикальных 19” направляющих, (d=108...480/680 мм с шагом 40мм)
• Кабель-ввод: щеточный на задней стенке, открытый - в полу.
• Степень защиты - IP40
• Покрытие – порошковая окраска с предварительным фосфатированием
• Цвет корпуса – светло-серый RAL 7035 или черный RAL 9005.
• Шкафы поставляются в разобранном виде в гофрокартонном ящике (flat pack) с усиливающими деревянными планками
• Гарантия 5 лет

Артикул	Монтажная ёмкость, U (1U=44.45мм)	Внутренняя высота (мм)	Внешняя высота (мм)	Вес нетто (кг)
w=600 мм, d=600 мм
DRK EL22U 66	22	981	942	45
DRK EL26U 66	26	1159	1387	68
DRK EL32U 66	32	1425	1653	83
DRK EL36U 66	36	1603	1831	93
DRK EL42U 66	42	1870	2098	107
w=600 мм, d=800 мм
DRK EL22U 68	22	981	942	66
DRK EL26U 68	26	1159	1387	75
DRK EL32U 68	32	1425	1653	95
DRK EL36U 68	36	1603	1831	106
DRK EL42U 68	42	1870	2098	121
w=800 мм, d=800 мм
DRK EL32U 88	32	1425	1653	95
DRK EL36U 88	36	1603	1831	106
DRK EL42U 88	42	1870	2098	121
