VES-1000 EE

Управляемый VDSL-коммутатор на 12 портов

VDSL-коммутатор VES-1000 служит для агрегации VDSL-трафика и объединяет в одном конструктиве высотой 44 миллиметра 12 портов VDSL с полнодуплексной скоростью передачи данных по каждому из портов до 18 Мбит/с. Наличие двух встроенных портов 10/100BaseTX Ethernet позволяет объединять в одну цепочку несколько VDSL- коммутаторов VES-1000 или объединять Ethernet-порты для увеличения пропускной способности магистрального Ethernet-соединения и повышения надежности (Static port trunking).

Для предварительной установки основных параметров имеется консольный порт, в то же время возможна настройка параметров TCP/IP по протоколу DHCP. Максимальная дальность передачи, в зависимости от вида и состояния кабеля, может достигать 1500 и более метров по одной медной паре. В зависимости от дальности меняется и максимальная скорость передачи данных:

  • по направлению к абоненту – в пределах от 4.17 до 18.75 Мбит/с;
  • по направлению от абонента – от 1,56 до 16,67 Мбит/с;
  • суммарная пропускная способность линии может достигать 35 Мбит/с.

Основные преимущества


  • Возможность использования для передачи данных уже имеющихся телефонных линий. При этом встроенные сплиттеры на каждом из VDSL-интерфейсов упрощают подключение к телефонным линиям;
  • Всеядность технологии по отношению к типам используемого кабеля – сгодятся пары от 1 до 5 категории. Устойчивость к неоднородностям волновых сопротивлений, вызванных применением разных типов кабеля, и скруткам;
  • Широкий диапазон изменения скоростей передачи данных позволяет выбрать оптимальные для данной линии параметры передачи;
  • По сравнению с Ethernet, где используются две пары проводов (одна для приема, а другая для передачи), VDSL использует только одну пару проводов, по которой идет обмен данными в полном дуплексе. Полнодуплексная передача данных по одной медной паре позволяет вдвое, в сравнении с Ethernet, увеличить возможности по подключению абонентов и в большинстве случаев избежать дополнительных расходов по прокладке кабеля;
  • Простота интеграции в сетевую инфраструктуру провайдера или корпоративную сеть через Ethernet-интерфейс, что вместе с относительно небольшим количеством портов значительно уменьшает начальные инвестиции в предоставление VDSL-доступа;
  • Поддержка VLAN стандарта 802.1Q позволяет учитывать трафик клиентов на одном пограничном маршрутизаторе, что значительно проще, чем подсчитывать трафик на каждом из коммутаторов в отдельности;
  • Использование стандарта 802.1Q увеличивает уровень безопасности в сети. Администратор в любой момент может определить, кому из пользователей принадлежат те или иные данные, передаваемые через локальную сеть провайдера, и при необходимости изолировать их от других данных или блокировать;


  • Поддержка VLAN на уровне VDSL-портов позволяет разделить трафик абонентов и сделать их невидимыми друг для друга или, наоборот, формировать группы пользователей;
  • Возможность статического мультиплексирования Ethernet-портов при условии поддержки этой опции Ethernet-коммутатором;
  • Высокая пропускная способность коммутационной фабрики – 5,2 Гбит/с – обеспечивает неблокируемую коммутацию пакетов;
  • Возможность приоритезации трафика на базе стандарта 802.1p с организацией до 4 очередей приоритетов позволяет реализовать критичные по времени задержек сервисы и IP-телефонию;
  • Спектральная совместимость с обычной телефонией, ISDN, ADSL и SHDSL;
  • Встроенная операционная система ZyNOS с развитым командным языком и средствами диагностики и управления, в том числе определения основных параметров VDSL-линий;
  • Дистанционное управление и диагностика через Web и по протоколам SNMP и Telnet;
  • Световая индикация состояния Ethernet и VDSL-интерфейсов позволяет оперативно сделать вывод о работоспособности внешних сетевых соединений;
  • Возможность дистанционного обновления встроенного программного обеспечения;
  • Широкий диапазон питающего напряжения от 100 до 240 Вольт и низкая потребляемая мощность – всего 35 Ватт;
  • Подключение VDSL-интерфейсов через TELCO-разъем позволяет в случае необходимости быстро заменить один коммутатор на другой;
  • Низкая в сравнении с SHDSL удельная стоимость в расчете на абонента;
  • Небольшие габариты VES-1000 позволяют размещать его в непосредственной близости от кросса;
  • Широкий диапазон рабочих температур – от 0 до 50°С – делает возможным размещение оборудования в неотапливаемых чердачных и подвальных помещениях.

Рекомендуется к применению

  • Интернет-провайдерам наряду с ADSL- и SHDSL-решениями на небольших удалениях от точек присутствия, с целью предоставления услуг нового качества в рамках имеющегося бюджета;
  • Для предоставления услуг передачи данных и голоса (средствами IP-телефонии) в бизнес-центрах и коттеджных поселках;
  • Когда требуется быстро и надежно предоставить доступ в Интернет и есть доступ к домовой телефонной проводке;
  • Для объединения разветвленных корпоративных сетей и развертывания сетей IP-телефонии, в том числе там, где невозможна, по тем или иным причинам, прокладка новых телефонных линий;
  • Операторам городских Ethernet-сетей как «удлинитель» Ethernet, средство для организации резервных каналов и для подключения индивидуальных абонентов, в том числе расположенных на значительном расстоянии от точек присутствия. В сравнении с Ethernet VDSL-модемы обладают существенно лучшей грозозащитой;
  • При необходимости организовать локальную сеть в зданиях, где по тем или иным причинам (исторический памятник, отсутствие закладных и т.д.) невозможна прокладка новой проводки;
  • Для объединения беспроводных точек доступа в корпоративных сетях и разветвленных хот-спотах (аэропорты, гостиницы и т.д.).

Скорость связи в зависимости от расстояния при сечении провода 0,5 мм

Down

Up

Расстояние

18.75 Мбит/с 16.67 Мбит/с 1.2 км
12.5 Мбит/с 12.5 Мбит/с 1.4 км
9.38 Мбит/с 8.33 Мбит/с 1.45 км
6.25 Мбит/с 6.25 Мбит/с 1.525 км
1.56 Мбит/с 4.17 Мбит/с 1.74 км

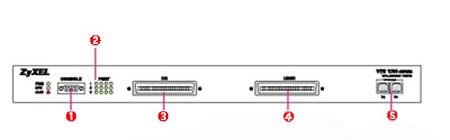

Передняя панель VES-1000

  1. Консольный порт RS-232
  2. Индикаторы статуса порта
  3. Разъем TELCO-50 для подключения линий
  4. Разъем TELCO-50 для подключения абонентов
  5. Локальная сеть Ethernet 10/100Base-T

Спецификация

Аппаратная база

  • Исполнение cтоечное 19"
  • 12 линий VDSL
  • Встроенный POTS или ISDN сплиттер
  • 2 порта Ethernet 10/100Base-T
  • Консольный порт RS-232
  • Энергонезависимая память (Flash ROM)

VDSL интерфейс

  • Разъем TELCO-50
  • 10BaseS mode
  • ANSI Mode (ANSI/ETSI Band Plan 998)
  • ETSI Mode (ETSI Band Plan 997)

Сетевые протоколы

  • Режим моста IEEE 802.1d
  • VLAN на базе VDSL-портов
  • IEEE 802.1q
  • Передача пакетов длиной 1522 байт
  • Объединение портов Ethernet

Управление

  • Системная консоль
  • Управление через Тelnet
  • Администрирование по SMTP
  • Контроль состояния линии связи

Модернизация микропрограммного обеспечения

  • Через консольный порт
  • По FTP/TFTP

Физические параметры

  • Размер: 440 x 300 x 44.5 мм

Электрические параметры

  • Переменное напряжение 100 - 240 В
  • Частота 50 Гц

Допустимые параметры окружающей среды:

  • Рабочий диапазон температур 0 - 50 °С
  • Влажность 5 - 90 %
  • Допустимый для хранения диапазон температур –25 - 70 °С
