IES-2500 EE

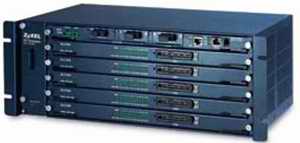

Модульный DSL-коммутатор IES-2500 EE

Для широко применяемой в качестве решения последней мили технологии DSL, ZyXEL предлагает устройство IES-2500 EE. Базирующийся на IP-технологии DSLAM , объединяет сети АТМ и преобразует этот трафик для передачи непосредственно в среду Интернет. Благодаря тому, что протокол IP предлагает лучшее использование пропускной способности, простоту в использовании и представляет собой более дешевое решение, DSL-коммутатор IES-2500 EE обеспечивает превосходство над типичными, основанными на ATM, системами доступа DSL. IES-2500 запитывается переменным напряжением 220 Вольт, что в ряде случаев позволяет снизить затраты на инсталляцию. Модули коммутатора IES-2500 не содержат преобразователей напряжения и получают все необходимые напряжения питания от шасси.

Ключевые преимущества

• DSL-сервис на основе технологии IP. Большинство DSL сервисов базируются на ATM инфраструктуре. Сравнительно с ATM, технология IP является более надежным и недорогим решением.
• Полный спектр DSL технологий. Существует возможность использовать широкополосные технологии ADSL .
• Модульное исполнение. Это дает широкий выбор модульных альтернатив, включая оптический интерфейс 1000Base-SX, 1000Base-LX, 100Base-FX и 10/100/1000Base-TX для медных линий. Интеграция IES-2500 EE в существующие медные линии или вновь проложенные оптоволоконные становится значительно проще. *VLAN предложения для безопасности. VLAN используется для разделения трафика отдельных пользователей и обеспечения их безопасности.
• Коммутатор IES-2500 EE имеет обширные возможности управления. Он управляются при помощи элемента системы управления (EMS) ZyXEL NetAtlas. Информация о конфигурации, статусе системы, сообщения об ошибках и многое другое передается от DSL-коммутаторов на систему управления, которая производит анализ данных с последующей выдачей отчетов.
• Избыточность и автоматическая система резервирования. IES-2500 EE обеспечивает избыток в модуле питания, контрольном модуле и защите соединения, что существенно улучшает надежность системы.
• Питание от сети ~220В.

Рассчитанный на горячую замену дизайн позволяет добавлять или удалять модули, не нарушая существующий сервис.

Все эти возможности IES-2500 EE позволяют поставщикам услуг Интернет быстро и значительно дешевле подключить к широкополосному доступу большее количество абонентов, чем это было возможно ранее.

Технические характеристики

Конструктивно DSLAM состоит из двух шасси.

• Модемные модули, а также управляющий контроллер устанавливаются в шасси IES-2500М . Пять из шести слотов шасси IES-2500М предназначены для установки модемных модулей, а один – для управляющего контроллера.
• Интерфейсные модули устанавливаются в шасси IES-2000ST.Шасси IES-2000ST может содержать до 5 интерфейсных модулей. Каждый интерфейсный модуль соединяется с соответствующим модемным модулем кабелем Telco-50.

IES-2500M

Размеры конструкции: 442.7 мм (Д) x 268 мм (Ш) x 178 мм (В)

Монтируемая стойка для 19” или 23” шкафов
Стойка на 6 слотов
5 модемных модулей для IES-2500М:

• ALC-1024L – ADSL модемный модуль на 24 порта
• MSC-1000AL карта управляющего контроллера с одним интегрированным интерфейсом Ethernet 1000Base-T и тремя слотами для дополнительных модулей:
  • MSC1000-GTA – дополнительный модуль 1000Base-T
  • MSC1000-GLA – дополнительный модуль 1000Base-LX
  • MSC1000-GSA – дополнительный модуль 1000Base-SX
  • MSC1000-FXA – дополнительный модуль 100Base-FX

IES-2000ST

Размеры конструкции: 442.7 мм (Д) x 280 мм (Ш) x 89 мм (В)
Монтируемая стойка для 19” или 23” шкафов
Стойка на 6 слотов
5 интерфейсных модулей для шасси IES-2000ST:

• ASC-1024 – ADSL интерфейсный модуль на 24 порта

Модемный модуль ADSL (ALC-1024L)

Интерфейсы

• 24 порта ADSL
• Один Telco 50 разъем для подключения к сплиттеру

ADSL стандарты

• DMT T1.413, issue 2
• G.DMT (ITU G.992.1)
• G.LITE (ITU G.992.2)
• G.HS (ITU G.994.1)
• Автоматический выбор скорости

Множество протоколов через AAL5 (RFC 1483)
Максимальная скорость приема: 8 Мбит/с, передачи 800 Кбит/с
Максимальная потребляемая мощность 43 Вт
Возможность горячей замены
Светодиодные индикаторы (Статус, ADSL, Alarm)
Возможности контроля

• Автоматическое предупреждение и контроль статуса
• Ведение истории предупреждений/событий
• Светодиодная индикация предупреждений и системного статуса

Мониторинг производительности
Конфигурирование

• Настройка VLAN
• ADSL линейная скорость (контроль полосы пропускания)
• Замена микропрограммы через FTP
• Сброс конфигурации по умолчанию

Сохранение последних системных параметров во время перезагрузки
Самодиагностика

• FLASH память
• DRAM
• LAN порт
• Линейный интерфейс loop-back тест

Удаленный сброс

Управляющий контроллер MSC-1000AL

Модульный управляющий контроллер MSC-1000AL имеет один интегрированный интерфейс Ethernet 1000Base-T (разъем RJ-45) и три слота для дополнительных модулей.

Дополнительный модуль MSC1000-GTA

• Интерфейс 1000Base-T Ethernet
• Автоматическое определение типа подключаемого устройства (кросс/прямой), скорости 10/100/1000 Мбит/с, режима дуплекса
• Максимальное расстояние: 100 м

Дополнительный модуль MSC1000-GLA

• Интерфейс 1000Base-LX Ethernet
• Одномодовая оптика
• Длина волны: 1310 нм
• Тип разъема: SC
• Максимальное расстояние: 10 км
• Tx power –7 дБм, Rx power –20 дБм

Дополнительный модуль MSC1000-GSA

• Интерфейс 1000Base-SX Ethernet
• Мультимодовая оптика
• Длина волны: 850 нм
• Тип разъема: SC
• Максимальное расстояние: 550 м
• TX power –6 дБм, Rx power –19 дБм

Дополнительный модуль MSC1000-FXA

• Интерфейс 100Base-FX Ethernet
• Одномодовая оптика
• Длина волны: 1310 нм
• Тип разъема: SC
• Максимальное расстояние: 10 км
• TX power –10 дБм, Rx power –30 дБм

Производительность

• Неблокируемая коммутирующая шина: 12.8 Гбит/с
• Скорость обработки Ethernet-кадров: 96 Mpps
• Поддерживаемый размер Ethernet-кадра: 1522 байт
• Пересылаемые Ethernet-кадры: 802.3, 802.1q, Ethernet II, PPPoE
• Предупреждает пересылку пакетов, содержащих ошибку

VLAN

• VLAN, основанный на портах
• VLAN, основанный на маркерах (IEEE 802.1q tag-based)
• Число VLAN IDs: 4096

Объединение портов

• Поддержка 802.3ad (*)
• Статический метод объединения портов

Управление очередями

• IEEE 802.1p
• 4 очереди

Multicast (многоадресная передача)

• Поддержка IGMP snooping , GMRP
• Контроль потока вещания

Таблица MAC адресов:

• 16К
• Фильтрация MAC адресов (*)

Управление

• Консольный порт RS-232C
• Порт Ethernet 10/100Base-T для управление в режиме «out-of-band»
• Управление через WEB-интерфейс
• Управление через Telnet
• Администрирование по SNMP
• HP OpenView interface (с версии 6.1)
• Защищенная паролем локальная и удаленная системная консоль

MIB

• SNMP MIB II (RFC1213)
• RFC1493 Bridge MIB
• RFC1643 Ethernet MIB
• RFC1757 Four group of RMON
• RFC2674 (Q-MIB)
• RFC2662 ( ADSL line MIB)

Допустимые параметры окружающей среды и питание

• Рабочий температурный диапазон: от 0 до 50 C
• Температурный диапазон при хранении: от –25 до 70 C
• Влажность: от 5 до 95%
• Питание от 220 VAC
