Гибкие
модульные мультиплексоры «Зелакс ГМ-1» обеспечивают объединение нескольких
каналов E1, данных и трафика ЛВС для передачи по одному каналу связи (медный
кабель, оптическое волокно, радио-релейные линии).

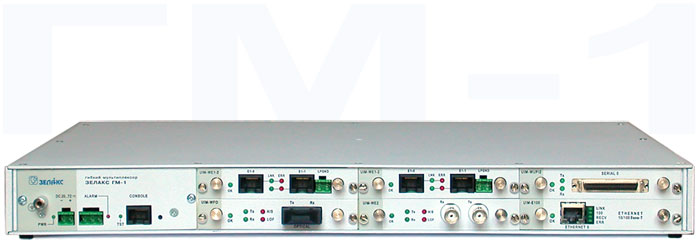

Семейство ГМ-1 построено на основе многофункционального шасси с
унифицированными посадочными местами для установки сменных интерфейсных
модулей. Модульная архитектура позволяет пользователю строить системы в
соответствии с имеющимися у него в данный момент каналами связи, а
впоследствии с минимальными затратами переходить на новые интерфейсы
физической среды.
Мультиплексоры семейства ГМ-1 содержат шесть посадочных мест для
установки унифицированных интерфейсных модулей (УИМ). Это позволяет решать
широкий спектр задач интеграции разнородных потоков информации в один поток
и передачи суммарного потока по разнообразным каналам передачи данных.
Для обеспечения жестких требований к надежности ведомственных и
технологических телекоммуникационных сетей в мультиплексорах ГМ-1
предусмотрена возможность использования двух групповых каналов связи,
работающих в режиме «горячего» резервирования (1+1) с автоматическим или
ручным переключением. Все сменные модули обладают возможностью «горячей
замены» и содержат светодиодные индикаторы состояния и основных режимов
работы.
Электропитание мультиплексоров семейства ГМ-1 осуществляется от
универсального источника питания с двумя входами, обеспечивающего работу от
источников переменного (в диапазоне от 187 до 242 В) и
постоянного (в диапазоне от 20 до 72 В) тока.
Мультиплексоры семейства ГМ-1 выпускаются в компактном корпусе высотой 1U
(настольный вариант или в стандартную стойку 19").
Примеры применения

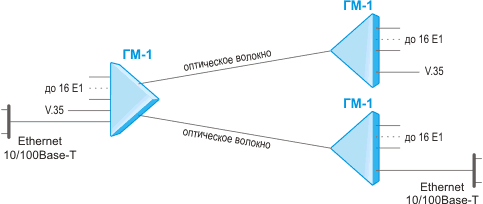

Мультиплексоры семейства ГМ-1 позволяют решать следующие типовые задачи:
— создание оптоволоконных мультисервисных сетей передачи
данных без использования дорогостоящих STM мультиплексоров благодаря
возможности ГМ-1 работать в режиме извлечения/вставки потоков Е1;

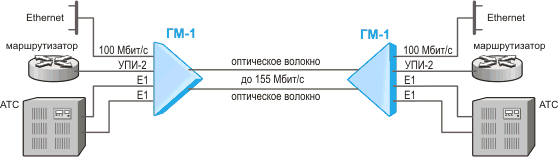

— объединение нескольких потоков E1 с потоками данных от интерфейсов V.35 и
высокоскоростной сети Ethernet для передачи по оптоволоконной линии с
возможностью резервирования;

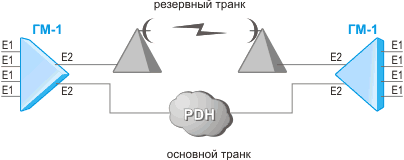

— объединение до четырех первичных потоков E1 (2048 кбит/с)
в поток E2 (8448 кбит/с) согласно рекомендации ITU-T G.742 и передача
мультиплексных потоков по электрическим или оптическим линиям связи с
возможностью резервирования;
— передача одного канала Ethernet 802.3 10/100Base-T в потоке Е2 вместо
одного, двух, трех или четырех потоков Е1;
— передача в потоке Е2 до четырех потоков V.35 вместо потоков Е1.
Система управления
Управление и контроль работы мультиплексоров семейства ГМ-1
осуществляется через консольный порт RS-232, с помощью которого можно:
- просматривать текущие режимы работы мультиплексора;
- контролировать состояние каналов связи;
- просматривать статистику ошибок;
- устанавливать режимы работы мультиплексора;
- управлять тестовыми режимами мультиплексора.
Через консольный порт можно обновлять встроенное программное
обеспечение мультиплексоров. Новые версии программного обеспечения позволяют
расширить возможности мультиплексоров, а загрузка специальных версий
программного обеспечения позволяет полностью изменить их функциональные
возможности.
Диагностика
Мультиплексоры семейства ГМ-1 оснащены развитыми средствами диагностики
для быстрого обнаружения отказов и упрощения обслуживания.
Диагностика мультиплексора и трактов прохождения информации
осуществляется при помощи встроенного BER-тестера.
Локальные и удаленные проверки правильности передачи данных по замкнутым
в кольца шлейфам могут быть выполнены в любом канале или линии связи.
Выбор и включение диагностических режимов осуществляется через консольный
порт.
Аварийная сигнализация
Мультиплексор ведет мониторинг всех аварийных сигналов в реальном времени
(отсутствие напряжений питания, потеря сигнала в каналах связи, аварийное
сообщение от удаленного мультиплексора и т.д.). Состояние аварийных сигналов
выводится как на светодиодный индикатор, так и на контакты реле.
Контакты реле аварийной сигнализации рассчитаны на импульсные напряжения
1000 В, переменное напряжение 250 В, максимальный ток коммутации 1 А при
напряжении 60 В.
Унифицированные сменные модули (УИМ)
Мультиплексоры ГМ-1 расчитаны на использование следующих типов сменных
модулей:
Модуль моста Ethernet (UIM-E100): |
- физический интерфейс — 10/100Base-T (разъем
RJ-45);
- режимы работы — полудуплексный и дуплексный;
- поддержка VLAN (стандарт IEEE 802.1Q) и расширенных
Ethernet-кадров (до 1760 байт);
|
- буфер для хранения — до 1024 Ethernet-кадров;
- количество поддерживаемых MAC-адресов — до 10000;
- фильтрация и обработка до 150000 кадров в секунду;
- автоматическое внесение и удаление MAC-адресов из
таблицы.
|
Модуль последовательного универсального порта УПИ-2 (UIM-WUPI2):
|
- физические интерфейсы — RS-232 (V.24/V.28), V.35,
V.36, RS-449, RS-530, X.21, V.10, V.11,
RS-422 (интерфейс выбирается подключением
соответствующего кабеля);
|
- режимы работы — DTE или DCE (режим выбирается подключением
соответствующего кабеля);
- режим передачи данных — синхронный;
- скорость передачи данных — до 10 Мбит/с.
|
Двухканальные модули интерфейса G.703/E1
UIM-WE1-2, UIM-WE1-2-NP; четырёхканальный модуль
UIM-WE1-4: |
- физический интерфейс соответствует рекомендации ITU-T
G.703 (разъемы RJ-45);
- скорость передачи данных — 2,048 Мбит/с ±50 ppm;
- прозрачная передача потока как с цикловой структурой (Framed
G.704), так и без цикловой структуры (Unframed G.703);
- линейный код интерфейса — HDB3 или AMI (выбирается
программно);
|
- входное и выходное сопротивление — 120 ±5 Ом
(75 ±5 Ом при использовании переходника ПЕ1);
- допустимое затухание сигнала на частоте 1024 кГц — до 43 дБ;
- параметры джиттера определяются рекомендацией ITU-T
G.742 и G.823;
- возможность включения шлейфов — локальный/удаленный
(выбирается программно).
|
Модификация UIM-WE1-2 имеет встроенную защиту
физической линии от опасных перенапряжений. Кроме того, на каждом
проводе линий установлены самовосстанавливающиеся предохранители на
случай аварийного контакта любого провода с силовой линией
электропитания.
Конструкция модулей допускает подключение внешнего источника
дистанционного питания регенераторов, которые могут быть установлены
на дальнем конце линии G.703/E1. |
Модуль интерфейса E2 (UIM-WE2): |
- физический интерфейс — CCITT/ITU G.703 на двух разъемах BNC;
- скорость передачи данных — 8,448 Мбит/с ±30 ppm;
- линейный код интерфейса — HDB-3;
|
- структура кадра определяется рекомендацией CCITT/ITU G.742;
- волновое сопротивление несимметричной линии — 75 Ом;
- допустимое затухание по входу стыка E2 — не более 6 дБ.
|
Одноканальный модуль оптического интерфейса
UIM-WFO: |
Унифицированный интерфейсный модуль
UIM-WFO содержит один оптический линейный интерфейс по стандарту
G.955 ITU-T.
Технические характеристики модуля:
Характеристики стыка : в соответствии с Рек. G.955.
Кодирование : CMI.
Тип оптического кабеля : SM, MM.
Длина волны :
1310/1550 нм.
Разъем для подключения оптического кабеля : SC (см.
Примечание).
Количество оптических волокон
: 1 или 2.
Дальность работы : 2...100 км.
|
Модификация модуля |
Тип
оптического
кабеля
(длина волны,
нм) |
|
|
|
|
|
|
UIM-WFO-E2 |
SM (1310) |
SC |
2 |
-15 |
-34 |
19 |
30 |
UIM-WFO-S13-SC-30 |
SM (1310) |
SC |
2 |
-15 |
-34 |
19 |
30 |
UIM-WFO-S13-SC-50 |
SM (1310) |
SC |
2 |
-5 |
-34 |
29 |
50 |
UIM-WFO-S13-SC-60 |
SM (1310) |
SC |
2 |
-4 |
-36 |
32 |
60 |
UIM-WFO-S15-SC-20 |
SM (1550) |
SC |
2 |
-15 |
-34 |
19 |
20 |
UIM-WFO-S15-SC-40 |
SM (1550) |
SC |
2 |
-15 |
-34 |
19 |
40 |
UIM-WFO-S15-SC-80 |
SM (1550) |
SC |
2 |
-5 |
-34 |
29 |
80 |
UIM-WFO-S15-SC-100 |
SM (1550) |
SC |
2 |
-3 |
-36 |
33 |
100 |
UIM-WFO-S1315-SC-20,
UIM-WFO-S1513-SC-20 |
SM (1310/1550),
SM (1550/1310) |
SC |
1 |
-14 |
-33 |
19 |
20 |
UIM-WFO-S1315-SC-40,
UIM-WFO-S1513-SC-40 |
SM (1310/1550),
SM (1550/1310) |
SC |
1 |
-8 |
-33 |
25 |
40 |
UIM-WFO-S1315-SC-60,
UIM-WFO-S1513-SC-60 |
SM (1310/1550),
SM (1550/1310) |
SC |
1 |
-6 |
-34 |
28 |
60 |
UIM-WFO-S1315-SC-80,
UIM-WFO-S1513-SC-80 |
SM (1310/1550),
SM (1550/1310) |
SC |
1 |
-3 |
-35 |
32 |
80 |
UIM-WFO-M13-SC-2 |
MM (1310) |
SC |
2 |
-19 |
-31 |
12 |
2 |
Примечание. По специальному заказу возможна поставка
модификаций модуля с разъемами FC или ST. |
|
