Кабели категории 5е для передачи данных
Неэкранированная витая пара
PIC разработало кабель
массового применения следующего
поколения серии EXCEL 500. Этот кабель
специально разработан для работы в
системах категории 5е (базовая линия и
канал).
-
Улучшенные характеристики
по сравнению с категорией 5 и классом
D.
-
Улучшенные характеристики
NEXT.
-
Параметры ELFEXT и возвратных
потерь оптимизированы для
мультиплексной работы.
-
Характеристики тестируются
до 125 МГц.
|
Конструкция кабеля |
| Структура
неэкранированного 4-х парного
кабеля типа "витая пара"
категории 5е |
|
| Тип оболочки |
Стандартная (ПВХ) |
Малодымная
безгалогеновая (МДБГ) (модифицированный
полипропилен) |
| Наружный диаметр оболочки,
мм |
5.2 |
5.8 |
| Проводник |
медная жила
диаметром 0.5 мм (24 AWG) |
| Изолятор |
полиэтиленовый,
внешний диаметр 0.97 мм |
| Цветовая кодировка |
Пара № 1 "голубой / бело -
голубой "
Пара №2"оранжевый /бело-оранжевый"
Пара №3"зеленый/бело-зеленый"
Пара №4"коричневый/бело-коричневый" |
|
Механические
характеристики |
| Максимальное усилие
растяжения, Н |
80 |
| Минимальный радиус изгиба,
мм |
45 |
| Вес кабеля, кг/км |
40 |
| Диапазон рабочих
температур, 0С |
-15 ….+70 |
| Диапазон температур
монтажа, 0С |
5 ….+40 |
| Пожаробезопасность |
Удовлетворяет
требованиям:
IEC 332.1 по распространению
пламени
IEC 1034 по дымовыделению
IEC 754 по выделению агрессивных
газов в процессе горения |
|
Электрические
характеристики |
| |
Частота передачи сигнала,
МГц |
| |
1 |
4 |
10 |
16 |
20 |
31.5 |
62.5 |
100 |
| NEXTA, ДБ/100 м |
65.5 |
56.5 |
50.5 |
47.4 |
46.0 |
41.3 |
38.6 |
35.5 |

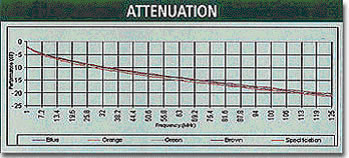

| Затухание, ДБ/100 м |
2.0 |
4.1 |
6.5 |
8.2 |
9.3 |
11.7 |
17.0 |
22.0 |

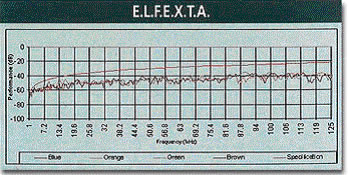

| ELFEXTA, ДБ/100 м |
64.0 |
52.0 |
44.0 |
40.0 |
38.0 |
34.1 |
28.1 |
24.0 |

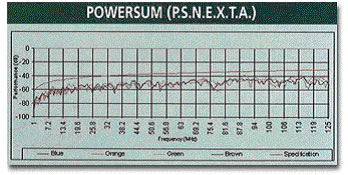

| PSNEXTA, ДБ/100 м |
62.5 |
53.5 |
47.5 |
45.0 |
43.0 |
40.1 |
35.6 |
32.5 |

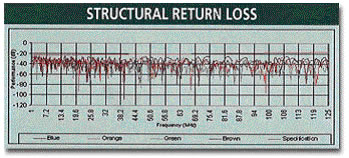

| Возвратные потери,
ДБ |
20.0 |
23.0 |
25.0 |
25.0 |
25.0 |
23.6 |
21.5 |
20.1 |
| Макс. время
распространения, нс |
513 |
| Макс. различие
времени распространения, нс |
35 |
| Номинальная
скорость распространения, % (от
скорости свете в вакууме) |
67 |
| Максимальное
сопротивление, Ом/км |
88 |
| Макс. собственная
емкость пары (на частоте 1 кГц), нФ/км |
56 |
|
