Кабели категории 5 для передачи данных
Неэкранированная витая пара
PIC производит
высокачественный кабель,
характеристики которого превосходят
требования стандартов категории 5 и
класса D для базовых линий и каналов.
-
Характеристики превосходят
требования стандартов категории 5 и
класса D.
-
Улучшенные характеристики
NEXT.
-
Минимальные допуски на
разброс волнового сопротивления.
|

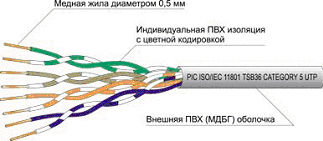

Конструкция кабеля |
| Структура
неэкранированного 4-х парного
кабеля типа "витая пара"
категории 5 |
|
| Тип оболочки |
Стандартная (ПВХ) |
Малодымная
безгалогеновая (МДБГ) (модифицированный
полипропилен) |
| Наружный диаметр оболочки,
мм |
5 |
5.3 |
| Проводник |
медная жила
диаметром 0,5 мм (24 AWG) |
| Изолятор |
полиэтиленовый,
внешний диаметр 0,97 мм |
| Цветовая кодировка |
Пара № 1 "голубой / бело -
голубой "
Пара №2"оранжевый /бело-оранжевый"
Пара №3"зеленый/бело-зеленый"
Пара №4"коричневый/бело-коричневый" |
|
Механические
характеристики |
| Максимальное усилие
растяжения, Н |
80 |
| Минимальный радиус изгиба,
мм |
40 |
| Вес кабеля, кг/км |
40 |
| Диапазон рабочих
температур, 0С |
-15 ….+70 |
| Диапазон температур
монтажа, 0С |
5 ….+40 |
| Пожаробезопасность |
Удовлетворяет
требованиям:
IEC 332.1 по распространению
пламени
IEC 1034 по дымовыделению
IEC 754 по выделению агрессивных
газов в процессе горения |
|
Электрические
характеристики |
| |
Частота передачи сигнала,
МГц |
| |
1 |
4 |
16 |
20 |
25 |
31.5 |
62.5 |
100 |
| NEXTA, ДБ/100 м |
62.0 |
53.0 |
44.0 |
42.0 |
41.0 |
40.0 |
35.0 |
32.0 |
| Затухание, ДБ/100 м |
2.1 |
4.3 |
8.2 |
9.2 |
10.5 |
11.8 |
17.1 |
22.0 |
| Волновое
сопротивление, Ом |
100±15% |
| Номинальная
скорость распространения, % (от
скорости света в вакууме) |
67 |
| Максимальное
сопротивление, Ом/км |
88 |
| Макс. собственная
емкость пары (на частоте 1 кГц), нФ/км |
56 |
|
