MEGATRANS
Цифровая система передачи
для кабельных линий большой протяженности

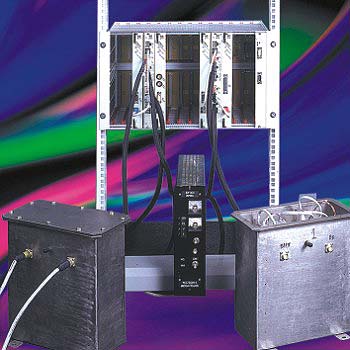

стенд системы MEGATRANSMEGATRANS - уникальный продукт, позволяющий решать проблему цифровизации магистральных, зоновых и местных медно-кабельных линий связи, в том числе и уплотненных аналоговой аппаратурой с частотным разделением каналов.

! MEGATRANS позволяет осуществить полную замену аналоговых систем типа К-60, К-24 и т.д. без проведения каких-либо кабельных работ (используются только существующие сооружения НУП и ОУП).

! MEGATRANS может работать по свободным парам в одном кабеле с аналоговой аппаратурой, что позволяет проводить поэтапную модернизацию линий связи.

MEGATRANS успешно эксплуатируется операторами связи России и других стран Центральной и Восточной Европы. Опыт практической работы показал, что MEGATRANS - это надежная и экономически эффективная альтернатива строительству и прокладке ВОЛС для решения задач межстанционных соединений, технологической связи, организации резервных каналов, подключения базовых станций и многих других приложений.

  • Рекордная длина регенерационного участка - до 26 км, МКС 1,2 мм (для MEGATRANS 2).
  • До 12 (для MEGATRANS 2) дистанционно питаемых линейных регенераторов в герметичных корпусах, пригодных к монтажу в контейнерах НУП.
  • Конфигурация MEGATRANS-S (без регенераторов) и MEGATRANS-M (с одним регенератором) обеспечивают увеличение дальности работы до 25% по кабелю ТПП 0,4/),5 по сравнению со стандартной аппаратурой HDSL с модуляцией CAP64.
Назначение MEGATRANS

Цифровая система передачи MEGATRANS предназначена для модернизации, поэтапной или полной замены аналоговых систем передачи типов K-120, K-60, K-24, KВ-12 и т.п. Оборудование MEGATRANS с успехом может использоваться и для всех прочих типов приложений технологии xDSL: организация цифровых соединительных линий, технологическая связь, организация резервных каналов, подключение базовых станций и т. д. Система MEGATRANS может работать в двух кабельной и одно-кабельной схемах включения. При установке MEGATRANS на линию, оборудованную аналоговой системой передачи, не требуется проведения каких-либо кабельных работ: все блоки системы монтируются в существующих сооружениях (НУП, ОУП). Так как система MEGATRANS может работать в одном кабеле с аналоговой аппаратурой без влияния на последнюю, то при наличии свободных кабельных пар возможна установка MEGATRANS без отключения действующей аппаратуры с частотным разделением каналов.

Достоинства MEGATRANS

Главным достоинством системы MEGATRANS является то, что она обеспечивает одновременно и больший, чем у любой другой цифровой системы передачи, регенерационный участок, и возможность работы в одном кабеле с аналоговой аппаратурой частотного разделения каналов. Данные функциональные особенности в комбинации с дистанционным питанием до 12 регенераторов и полностью реализованными функциями служебной связи и телемеханики делают систему MEGATRANS оптимальной для целей полной или поэтапной замены аппаратуры с частотным разделением каналов. В каждом регенераторе может быть реализован ввод-вывод трафика по схеме drop-and-insert. Широкий выбор оконечного мультиплексорного оборудования и оборудования передачи данных позволяет не только увеличить число каналов по сравнению с заменяемыми системами типа К-60, но и улучшить их качество. При этом в дополнение к речевым могут быть организованы каналы передачи данных различной пропускной способности.

Краткое описание

Система MEGATRANS создана на основе прогрессивных технологий xDSL. Для MEGATRANS была разработана (НТЦ НАТЕКС) специальная технология на основе адаптивной CAP-модуляции, позволяющая обеспечивать непревзойденные линейные характеристики оборудования. Эта технология охватывает собственно линейное кодирование, схему линейного гибрида, методику подбора и анализа пар и многие другие составляющие. При производстве MEGATRANS используются аппаратные комплектующие различных производителей, однако производство основных блоков и “know-how“ - собственность НТЦ НАТЕКС.

Система MEGATRANS обеспечивает дуплексную передачу по медно-кабельной линии потока E1 2048 Кбит/с (G.703/G.704) с возможностью последующего преобразования в аналоговые (ТЧ) или цифровые (N*64 Кбит/с) каналы. В зависимости от требований к методу аналогово-цифрового преобразования и применения той или иной степени компрессии на оконечных точках обеспечивается 30, 60, 120 или 180 аналоговых (ТЧ) каналов. При любой степени компрессии может быть обеспечена передача данных.

Оборудование линейного тракта включает в себя оконечное оборудование и регенераторы. Линейный тракт оборудования MEGATRANS рассчитан главным образом на работу по симметричным электрическим кабелям связи. Возможна работа системы по коаксиальным кабелям. Приведенные ниже параметры даны для работы по симметричным кабелям. Оконечное оборудование линейного тракта имеет интерфейсы G.703 (формат кадра G.704 либо ISDN PRA) или V.35 для сопряжения с мультиплексорным оборудованием или оборудованием передачи данных.

Система дистанционного питания построена с учетом всех применимых технических требований. Питание осуществляется постоянным током по парам, используемым для передачи информации. При замыкании, асимметрии или обрыве кабельных пар дистанционное питание отключается. Существует возможность определения поврежденного сегмента путем реверса полярности дистанционного питания.

Система построена по модульному принципу и имеет несколько вариантов конструктивного и функционального исполнения.

MEGATRANS-M применяется для организации линейных трактов с одним регенератором либо с возможностью подвода электропитания к линейным регенераторам "через один". Оконечное оборудование линейного тракта (блок LTU) поставляется в исполнении minirack, для монтажа в кассету 19' или в настольном (настенном) исполнении, регенератор - в пластмассовом влагозащищенном либо металлическом герметичном корпусе.

MEGATRANS-L применяется для организации линейных трактов с большим количеством дистанционно питаемых регенераторов - от 2 до 6 с каждой из сторон. Достигается длина линии до 240 км без промежуточных точек подвода электропитания (кабель с диаметром жилы 1,2 мм). Оконечное оборудование линейного тракта поставляется в кассетном исполнении:

  • модульная кассета 19’
  • блок дистанционного питания регенераторов RPSU
  • плата высоковольтного интерфейса HVI
  • плата LTU

Регенератор поставляется в пластмассовом влагозащищенном либо металлическом герметичном корпусе.

MEGATRANS-S применяется для организации линейных трактов без регенераторов либо с возможностью подвода электропитания ко всем линейным регенераторам. Оконечное оборудование линейного тракта (блок LTU) поставляется в исполнении minirack, для монтажа в кассету 19' или в настольном (настенном) исполнении, регенератор (если требуется) - в пластмассовом влагозащищенном либо металлическом герметичном корпусе.

Схемы подключения

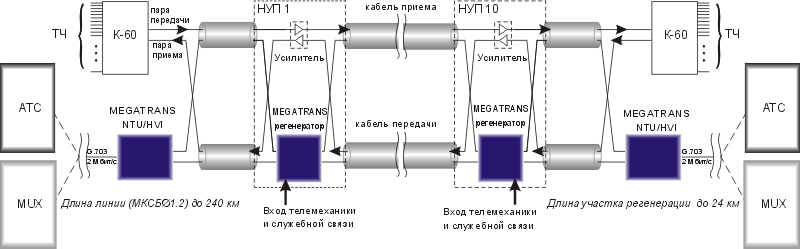

Линейные тракты системы MEGATRANS строятся, как правило, по двух кабельной схеме, в каждом из кабелей задействуется одна пара. Регенератор системы MEGATRANS монтируется в существующих сооружениях (цистернах) НУП или ОУП во влагозащищенном или герметичном корпусе (под давлением). Благодаря большой длине регенерационного участка в подавляющем большинстве применений не требуется установка дополнительных регенераторов по трассе: используются существующие контейнеры НУП аналоговых систем передачи. В чрезвычайно редких случаях, при плохом состоянии линейно-кабельных сооружений для перекрытия особенно длинных участков может использоваться метод снижения линейной скорости (например, передача 24 ОЦК 64 Кбит/с) либо задействоваться дополнительные пары, либо устанавливаться дополнительный регенератор.

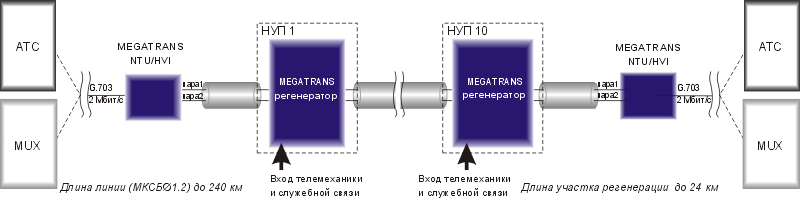

В однокабельной схеме включения системы MEGATRANS максимальная длина регенерационного участка остается той же, что и для двухкабельной схемы. Однако, в случае использования MEGATRANS параллельно с аналоговой системой передачи полное отсутствие влияния на аналоговую аппаратуру, работающую по соседним парам, достижимо при несколько меньшей длине регенерационного участка.

В регенераторах MEGATRANS имеется возможность подключения переговорного устройства и установки модулей телемеханики для подсоединения датчиков затопления, вскрытия и т.д. В оконечных точках либо в оконечных и промежуточных точках (по схеме drop-and-insert) может устанавливаться мультиплексорное оборудование либо оборудование передачи данных. Мультиплексорное оборудование обеспечивает преобразование агрегатного потока Е1 в аналоговые 2...4-проводные каналы ТЧ либо в аналоговые каналы с сигнализацией по шлейфу (FXO, FXS). Возможен вывод каналов передачи данных со скоростью N*64 Кбит/с с интерфейсами V.24, V.35, V.36, X.21, в том числе с протоколами Frame Relay и IP.

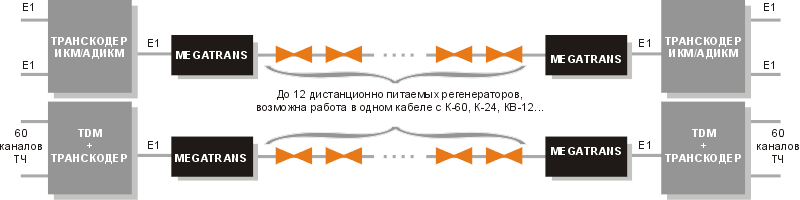

При необходимости преобразования потока E1, имеющегося на выходе оборудования линейного тракта, в два потока Е1 либо в 60 аналоговых ТЧ каналов может применяться транскодер ИКМ/АДИКМ. Транскодирование осуществляется в соответствии с рекомендацией ITU G.726. Обеспечивается существенное улучшение качества передачи речевого сигнала по сравнению с аналоговыми системами.

По каждому из каналов возможна передача модемных и факсимильных сообщений со скоростью до 9600 бит/с. Возможно выделение одного или нескольких не компрессированных каналов (ИКМ 64 Кбит/с) для работы модемов со скоростью до 33600 Кбит/с.

 Принципиальная схема MEGATRANS

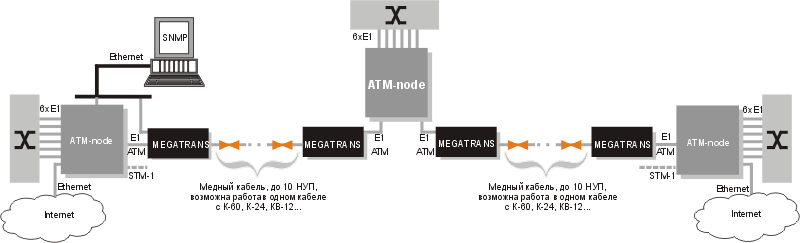

Для целей передачи данных, а также для существенного увеличения пропускной способности линейного тракта рекомендуется применение оборудования передачи данных, использующего асинхронный метод передачи (АТМ)

Применение АТМ-коммутаторов позволяет обеспечить шестикратное уплотнение потоков Е1 по схемам «точка-точка» либо «drop-and-insert». При этом выделяется отдельный канал передачи данных с интерфейсом Ethernet 10BaseT. Применение метода АТМ и динамического перераспределения полосы пропускания обеспечивает максимально эффективное использование линейного цифрового тракта. Для сжатия речи используются наиболее современные алгоритмы, обеспечивающие не только высокое качество передачи речи, но и автоматическое распознавание и высокоскоростную передачу факсимильных сообщений.

Аппаратура MEGATRANS основана на современной элементной базе и высокопроизводительных микропроцессорных устройствах. Каждый сегмент линейного тракта постоянно диагностируется встроенными средствами системы MEGATRANS в полном соответствии с рекомендацией ITU G.826.

Данные мониторинга работы каждого сегмента системы, а также возможности дистанционного конфигурирования доступны оператору с любой из оконечных точек. Таким образом, существенно упрощается поиск повреждений на кабельной трассе. Возможно подключение переносного терминала управления к любому из линейных регенераторов. Управление системой производится с помощью терминала VT-100 либо персонального компьютера. Возможна реализация протокола управления SNMP, а также частных протоколов управления различных фирм-производителей.

Система MEGATRANS является технически сложным изделием. Для установки оптимальных значений ряда параметров, например, максимальной длины регенерационного участка и электромагнитной совместимости с аналоговой аппаратурой, работающей по соседним парам, требуется индивидуальная настройка аппаратуры под каждый сегмент кабельной линии. Поэтому проектирование, монтаж и пуско-наладка оборудования MEGATRANS должны выполняться силами или под надзором квалифицированной организации, авторизованной фирмой-производителем.

Технические характеристики
Линейный интерфейс (система рассчитана на работу по кабелям с диаметром жилы 0,8 - 1,2 мм)
Стандарт: ETR152
Число пар: 2 (с регулируемой нагрузкой каждой из пар)
Скорость передачи: регулируемая, 144 – 2064 Кбит/с
Линейный код: адаптивный, САР8 – САР128
Выходной импеданс: согл. с кабелем 1,2 мм
Уровень передачи: регулируемый -6 - +15 дБ
Спектр передачи: адаптивный, 10 - 90 кГц (144 кбит/с)
30 - 390 кГц (2064 кбит/с)

Пользовательский интерфейс 2 Мбит/с
(для версии G.703)
Стандарт: МСЭ – Т G.703/G.704
Код: HDB3
Кадрирование: G.704/прозрачный режим
Импеданс: 120/75 Ом
Джиттер: G.823

Мониторинг: VT 100 или SNMP с любого из оконечных устройств

Электропитание оконечных устройств:

Напряжение: 40,5 - 72 В постоянного тока
Потребляемая мощность (LTU): ~ 3,6 Вт


Дистанционное питание
(подается по сигнальным парам):
Напряжение: ± 250 В постоянного тока
Ток: тип. 170 мА
Потребляемая мощность регенератора: тип. 6,2 Вт

Максимальная длина регенерационного участка (при BER<10-10):
При скорости передачи 2064 Кбит/с (30 ОЦК): до 18 км (МКСБ – 1,2 мм)
При скорости передачи 1552 Кбит/с (24 ОЦК): до 24 км (МКСБ – 1,2 мм)
Максимальное количество дистанционно питаемых регенераторов: 12


Климатические условия:
оконечное оборудование -5° ~ +45°C
регенератор -40° ~ +45°C
Габаритные размеры регенератора (ВхШхГ): 170х300х300 мм
