Оборудование абонентского выноса DLC-1100E
Сертификат Минсвязи России (N ОС/1-СП-398)

Назначение

Система DLC-1100E является новым поколением аппаратуры абонентского выноса. DLC-1100E позволяет обеспечить пользователя высококачественными аналоговой или цифровой связью без больших инвестиций в линейную распределительную сеть.

Достоинства DLC-1100E
  • Новейшая VLSI технология, малые габариты, низкое энергопотребление
  • Организация аналоговых и цифровых каналов для подключения любых оконечных устройств (телефон, таксофон, модем, факс, ISDN TA, компьютерное оборудование)
  • Подключение к любым типам АТС по двухпроводному абонентскому стыку
  • Прямое подключение к цифровым АТС по интерфейсу V.5.2
  • Встроенный оптический интерфейс (дистанция передачи 64 км)
  • Возможность использования существующих медных линий (дистанция 5 км, по жиле Ж0.5 мм)
  • Возможность использования существующих цифровых трактов (STM-1, 155 Мбит/с; E2, 8 Мбит/с; E3, 34 Мбит/с)
  • Динамическая концентрация с автоматически подстраиваемым коэффициентом
  • Резервирование, система самодиагностики и оповещения об авариях
  • Система централизованного управления, включающая контроль состояния абонентских устройств
  • Гибкие возможности конфигурирования (точка-точка, линия, звезда, дерево и др.)
  • Шлейф абонентской линии до 1930 Ом

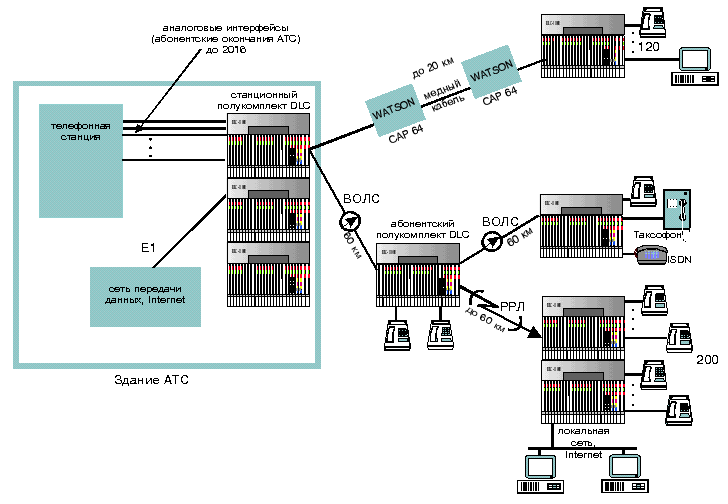

Схема подключения

Технические характеристики
Станционный интерфейс
Входной импеданс 600 Ом
Входной уровень сигнала + 5dBm (макс.)
Чувствительность детектора звонка 20 В, 20 ... 55 Гц
Частота метрического сигнала 12 кГц, 16 кГц+/- 100 Гц
Функция смены полярности есть

Абонентский интерфейс
Входной импеданс 600 Ом
Входной уровень сигнала + 5dBm (макс.)
Постоянный ток шлейфа 30 мА
Постоянное напряжение 44 В
Сопротивление шлейфа 1800 Ом (25 мА)/1930 Ом (23 мА)
Определение поднятой трубки <2.0 кОм
Определение опущенной трубки > 9 кОм
Набор номера Pulse, DTMF
Напряжение звонка 60, 65, 85, 95 В (програм.)
Частота звонка 16 ... 50 Гц (програм.)

Аналоговые интерфейсы
Импеданс 600 Ом
Ослабление сигнала 2 dB +/- 0.5dB
Отраженный сигнал CCITT G.122
2 пров. RL>20 dB 400~3 KHz
4 пров. RL>28 dB 300~3 KHz
Полоса пропускания 300 Hz-3.4 KHz (+0.5, -1.0 dB)
Шум в канале -65dBOp G.712
200 pWp G.123
Перекрестные помехи -67 dBmO
Продольный баланс CCITT G.117 & O.121



Цифровые интерфейсы
  Скорость Интерфейс Кол-во портов
Синхронный блок
данных (SDU)
48, 56, 64 Kbps V.11,V.35 1
Асинхронный блок
данных (ADU)
0.6, 1.2, 4.4, 4.8,
9.6, 19.2, 38.4 Kbps
V.11,V.35,V.28 2
Блок цифрового
тракта E1 (E1A, E1AX)
2.048 Mbps (HDB3) CCITT G.703 120 Ом
(E1A,balanced) 75 Ом
(E1AX,unbalanced)
2
Блок каналов ISDN 160 Kbps 2B1Q ISDN 'U' 6
Линейный тракт
Скорость и коды: E1 2.048 Mbps +/-50 ppm HDB3
  E2 8.448 Mbps +/-30 ppm HBD3
  E3 36.368 Mbps +/-20 ppm HDB3
  Оптический 49.152 Mpbs +/-50 ppm ScrambledNRZI
  Аналоговый 2400 Baud +/- 100 ppm QPSK
Амплитуда: E1 3.0 Vpk CCITT G.703 Sec.6
  E2 2.37 Vpk CCITT G.703 Sec.7
  E3 1.0 Vpk CCITT G.703 Sec.8
  Оптический -7 dBm (laser) @1310 nm
  Аналоговый -10 dBm @600 Ом
Максимальное ослабление: E1 -38 dB @1.024 MHz
  Оптический -34 dB @49.152 Mbps
  Аналоговый -43 dB @2400 Baud
Импеданс: E1 120 Ом
  E2 75 Ом
  E3 75 Ом



Питание от -42 В до -63 В, постоянный ток
200 В 50/60 Гц переменный ток через конвертор

Габариты ("ширина"х"высота"х"глубина") 178х485х254 мм

Масса 9 кг

Температурный диапазон
   Станционный полукомплект от 0°С до +60°С
   Абонентский полукомплект от -40°С до +60°С

Относительная влажность
   Станционный полукомплект от 10 до 80%
   Абонентский полукомплект от 5% до 95%

Аварийные сообщения Critical/Major/Minor with cut-off
Alarm thresholds software programmable
