При организации защиты линий с применением оборудования KRONE и размещением плинтов в 19" оборудовании требуется заказать следующее оборудование
![]() |
Плинт LSA-PROFIL® с нормально замкнутыми контактами
Плинт с нормально замкнутыми контактами на 8 или 10 пар. содержит контактные элементы разрыва цепи электрического соединения. Возможность контроля цепей обеспечивается в обоих направлениях, предусматривается также возможность установки элементов многоступенчатой (комплексной) защиты.
6089 1 121-02 Плинт LSA PROFIL 2/10 с нормально замкнутыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 1 ...0.
6089 1 121-06 Плинт LSA PROFIL 2/10 с нормально замкнутыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 0...9.
|
![]() |
Штекер первичной и токовой защиты для плинтов LSA-PLUS ®,Используется преимущественно для электрической защиты коммутационного и периферийного оборудования, оснащенного вторичной защитой от перенапряжений. Характеристики первич- ной защиты от перенапряжений расширены за счет применения реверсивного элемента токовой защиты. Может быть использо- ван для частичного или полного оснащения плинтов LSA-PLUS и LSA-PROFIL с нормально замкнутыми и нормально разомкну- тыми контактами. Схема защиты содержит 3-электрод- ный разрядник, элемент термозащиты Fail-safe разрядника и эле- менты токовой защиты. . Обеспечение защиты одной пары. . Ограничение перенапряжении и токов. . Возможно выполнение кроссировочных работ на плинте с установленными штекерами защиты. . Наличие измерительного и контрольного контакта. Установочная высота: около 33 мм относительно плинта LSA-PLUS и LSA-PROFIL.
|

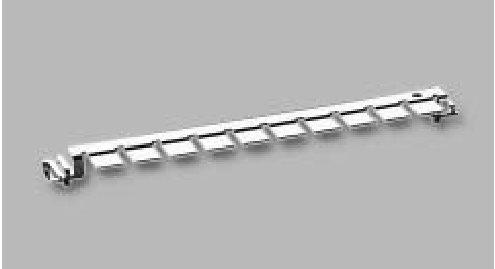

![]() 5909 3 041-00 Шина заземления 2/10. Для 10-парных плинтов.
|
Шина заземления для плинтов LSA-PLUS ® (5909 3 041-00)Используется в качестве шины заземления для однопарных ште- керов защиты ComProtect и HIGHBAND 10. Заземление осуще- ствляется между штекерами защиты ComProtect и каркасом стойки. При установке в кроссовое оборудование LSA-PROFIL необходима дополнительная установка скобок заземления (номер заказа 6089 2 122-00).
|
![]() |

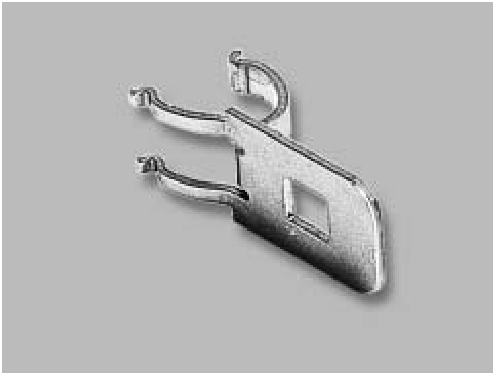

Скоба заземления (6089 2 122-00)
Используется для электрического соединения (заземления) ком- понентов защиты от перенапряжения с каркасом кроссового оборудования. . Заземление, обеспечивающее стойкость к прохождению боль- ших токов. . На каждый плинт LSA-PROFIL требуется 2 шт. скоб заземления.
|
![]() |

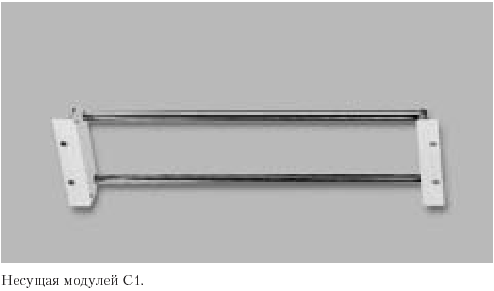

Несущая модулей С1 (6690 1 125-00) . Несущая модулей с боковыми частями Г-образной формы (пластмасса, усиленная стекловолокном). . Штанги PROFIL оцинкованные. . Комплект заземления (номер заказа 6690 1 126-00) заказывается отдельно. . Предназначена для установки в стойки 19". Вид поставки Быстро монтируемый монтажный комплект. Полезная длина штанг PROFIL для всех несущих: 431,8 мм.
|
Пример заказа для защиты 100 линий.
наименование (код товара) | количество (шт) | примечание |
Несущая модулей С1 (6690 1 125-00) | 1 | |
Плинт LSA-PROFIL® с нормально замкнутыми контактами (6089 1 121-06 ) | 10 | один плинт на каждые 10 линий |
Штекер первичной и токовой защиты для плинтов LSA-PLUS®, | 100 | один штекер на каждую защищаемую линию |
Шина заземления для плинтов LSA-PLUS® (5909 3 041-00) | 10 | одна шина заземления на каждый плинт |
Скоба заземления (6089 2 122-00) | 20 | две скобы на каждый плинт |
Комплект заземления (6690 1 126-00) | 1 | один на каждую несущую |
