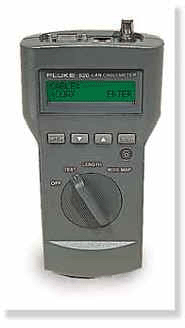

Fluke 620 LAN CableMeter

• Тестирует все типы кабеля ЛВС: UTP, STP, FTP, Coax

• Определяет неисправности: обрыв, короткое замыкание, неправильную разводку проводников кабеля по контактам разъема

• Определяет расстояние до обрыва или короткого замыкания

• Измеряет длину кабеля

• Выполняет трассировку кабеля

• Прост в эксплуатации: поворотный переключатель для выбора теста; двухстрочный ЖК-индикатор с подсветкой

• Портативный

Тестер 620 LAN CableMeter от компании Fluke Networks - единственный на рынке прибор который тестирует витую пару без инжектора на дальнем конце кабеля. Используя 620 CableMeter непосредственно при прокладке кабеля можно определить наличие дефектов установки для всех типов кабеля: UTP, STP, FTP, Coax. Если после прокладки кабеля требуется его сертификация, то при её проведении не будет тратиться время на устранение дефектов соединений. При тестировании без инжектора Fluke 620 определяет:

• обрывы и расстояния до них;

• короткие замыкания и расстояния до них;

• расщепленные пары

Трассировка кабеля

Используя номерной инжектор можно произвести трассировку и маркировку кабеля. При работе с инжектором Fluke 620 отображает номер инжектора, который подключен к тестируемому кабелю. Кроме того, при использовании инжектора определяются еще два типа неисправностей:

• переполюсовка пар;

• перекрещенные пары.

Режимы работы

При помощи кнопки устанавливаются типы кабеля, стандарт, категория кабеля и сечение проводников пар. Поворотный переключатель предлагает три режима работы:

1. TEST

В этом режиме производятся все возможные тесты. После их завершения выдается результат. Тесты запускаются автоматически (без нажатия на какие-либо кнопки) при подключении кабеля к прибору. Если при проведении тестов обнаруживается неисправность, на экране отображается дополнительная диагностическая информация.

2. LENGTH

В этом режиме измеряется длина кабеля. Для витой пары измеряется длина каждой пары.

3. WIRE MAP

В этом режиме определяется правильность разводки проводников пар по контактам разъемов.
