Компактный,
экономически эффективный
многофункциональный
концентратор доступа Cisco MC3810
позволяет интегрировать
данные, голос и видео и
передавать их в корпоративные
или общедоступные сети Frame Relay
или ATM, а также по выделенным
каналам.
Концентратор Cisco MC3810 оснащен
маршрутизирующими функциями
программного
обеспечения Cisco IOS и входящими в
него приложениями сжатия и
коммутации голоса и видео. С
помощью Cisco MC3810 поставщики
услуг могут выполнять самые
современные приложения,
предлагая пользователям
недорогой,
многофункциональный доступ к
Frame Relay, а по мере развития их
сетей и возрастания запросов
обеспечивать заказчикам
плавный переход на услуги
ATM-сетей, предоставляемые по
линиям T1/E1.
Cisco MC3810 обеспечивает передачу
традиционных данных, сжатого
аналогового и оцифрованного
голоса, многопротокольную
маршрутизацию, а также
взаимодействие между сетями
Frame Relay и ATM (FRF.5). Таким образом,
поставщики услуг связи
получают возможность
предоставлять
дифференцированные ATM-услуги.
Cisco MC3810 предлагает полный и
соответствующий стандартам ATM
комплект программных средств
(feature set), позволяющий
заказчикам объединить
разрозненные сети в единую,
многофункциональную сеть,
которая будет способна
удовлетворить конкретные
требования к качеству
обслуживания (QoS),
предъявляемые каждым
клиентским приложением. Этот
концентратор доступа не только
сокращает расходы по
использованию линий доступа,
но и обеспечивает гибкость и
легкость расширения и
добавления сервисов по мере
возрастания запросов
заказчиков.
Такая гибкость дает
поставщикам услуг связи
возможность предоставлять
усовершенствованные сервисы в
своих управляемых сетях.
Пользователи корпоративных
сетей могут интегрировать
услуги сетей общего
пользования в свои сети или
внедрять новые типы сервиса в
свои магистральные сети.

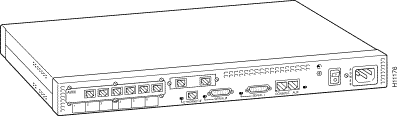

Cisco MC3810 -
версия с аналоговым голосом и
резервным портом BRI S/T

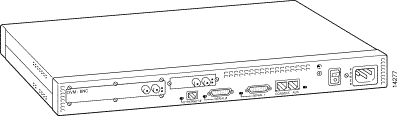

Cisco MC3810 -
версия с цифровым голосом и
портом E1
Cisco MC3810 - многофункциональный
концентратор доступа
MC3810 предназначен для
использования в магистрали
корпоративной сети или в
качестве одного из компонентов
оборудования связи,
устанавливаемого в помещении
пользователя. MC3810
функционально совместим со
множеством устройств,
выпускаемых компанией Cisco. Этот
концентратор доступа не только
удовлетворит сегодняшние
запросы по работе в сети, но и
позволит в будущем
одновременно выполнять
приложения, связанные с
передачей данных, голоса и
видео.
Основные
особенности
- Обеспечивает гладкую
интеграцию данных, голоса
и видео
- Совместим с сервисами
сетей выделенных каналов,
Frame Relay и ATM
- Многопротокольная
маршрутизация, мостовые
соединения и подключения к
сетям архитектуры SNA на
основе программного
обеспечения Cisco IOS
- Два последовательных
порта для протоколов
пакетов данных и сетей
архитектуры SNA
- 6 аналоговых или 24/30
цифровых голосовых портов
- Высококачественное сжатие
голоса при скорости 8
кбит/с (G.729, G.729a) или 32 кбит/с
(ADPCM — адаптивная
дифференциальная
импульсно-кодовая
модуляция)
- Коммутация каждого
голосового вызова
- Ретрансляция
факс-сообщений (Fax Relay) со
скоростью до 9.6 кбит/с
- Эмуляция канала при
передаче видео через сети
ATM
- Цифровая система доступа и
матричной коммутации (DACS)
— дополнительный режим
удаления/добавления
структурированных
магистральных каналов
- Прозрачная для
пользователя
функциональная
совместимость с другими
устройствами и слаженное
управление
Интеграция
данных, голоса и видео
Сейчас в работе корпоративных
сетей и сетей поставщиков
услуг основное внимание
уделяется интеграции данных,
голоса и видео при их передаче
в многофункциональные сети с
ретрансляцией пакетов или
ячеек.
Cisco MC3810 — это
"интеллектуальное"
устройство доступа в сеть
любого типа, которое
комбинирует данные, голос и
видео наиболее эффективным,
гибким, основанным на
стандартах способом, но при
этом обходится дешевле простых
мультиплексоров предыдущего
поколения. Благодаря
программному обеспечению Cisco
IOS, применяемому во множестве
устройств компании Cisco — от
АТМ-коммутаторов, работающих в
сетях кампуса, до
магистральных маршрутизаторов
Internet, — MC3810 способен
взаимодействовать с
большинством устройств Cisco.
Обширный
арсенал средств обработки
данных в локальных сетях
MC3810 обладает мощными
средствами для передачи данных
в локальных сетях Ethernet, включая
инструменты обработки пакетов
IP и SNA. Концентратор доступа MC3810
выполняет функции
маршрутизатора, работая со
скоростью среды передачи
(вплоть до скорости каналов
E1/T1), а также функции устройства
обработки данных, поступающих
по последовательным каналам.
Последовательные порты
передачи данных, которыми
оборудован MC3810, можно
использовать в одноранговой
сети для соединения с другими
сетевыми устройствами,
оснащенными программными
средствами Cisco IOS. Их также
можно применять в качестве
магистрального канала.
Эффективность
и качество голосовых
соединений
Cisco MC3810 подключается к любой
стандартной учрежденческой
АТС и внутренней коммутирующей
телефонной системе, позволяя
установить до 30 голосовых
каналов. Для сжатия (вплоть до 8
кбит/с) применяется
стандартный алгоритм G.729 CS-ACELP.
Концентратор доступа MC3810
подавляет эхо в голосовых
каналах и уменьшает расходы,
благодаря использованию
функции обнаружения пауз в
разговоре, которая прекращает
передачу голосового трафика во
время пауз между словами и
предложениями в речи.
Благодаря этому, поставщики
услуг связи могут перевести
свои управляемые голосовые
услуги виртуальных частных
сетей на более эффективную
инфраструктуру на основе
ретрансляции пакетов/ячеек.
Помимо функций
интегрированного доступа к
сетям общего доступа АТМ и Frame
Relay, концентратор доступа Cisco
MC3810 при передаче голоса и
данных по магистралям
обеспечивает
многофункциональное
взаимодействие с выпускаемыми
компанией Cisco
многофункциональными
АТМ-коммутаторами BPX, IGX и LightStream
1010. Возможность взаимодействия
с коммутатором Cisco IGX позволяет
корпоративным заказчикам
предложить своим сотрудникам в
региональных офисах те же
возможности, которые
используются в магистрали
корпоративной сети. Пакетные
передачи сжатого голоса от
удаленного концентратора
доступа Cisco MC3810 поступают на
голосовые модули коммутатора
Cisco IGX и обрабатываются по
методу ADPCM, G.729 или G.729a. Это
обеспечивает большую
пропускную способность и
экономическую эффективность
соединений.
MC3810 поддерживает различные
варианты обработки вызовов при
голосовых соединениях и
способен работать в режиме
двухтонального
многочастотного набора (DTMF), а
на небольших узлах телефоны и
магистральные каналы можно
подключать к MC3810, чтобы он
играл роль местного
коммутатора голосовых вызовов.
Благодаря этому, устраняется
необходимость в
учрежденческих АТС и других
аналогичных средствах
коммутации.
Видео по
запросу
MC3810 поддерживает канальный и
пакетный режимы передачи
видео. В канальном режиме на
основе использования метода
эмуляции канала видеоданные
передаются по ATM-каналу
по-битно с постоянной
скоростью передачи битов (CBR). В
пакетном режиме видеоданные
передаются через
маршрутизатор по локальной
сети или по установленному
АТМ-соединению с переменной (VBR)
или с не заданной заранее (UBR)
скоростью передачи битов.
Технологии Frame
Relay и ATM - сегодня
Поддерживая технологию Multiflex
trunking, концентратор доступа Cisco
MC3810 дает пользователям
возможность в удаленном режиме
воспользоваться услугами
сетей Frame Relay, ATM и TDM. Это не
требует затрат на аппаратные
изменения и не сопряжено с
прерыванием обслуживания
клиентов сети.
Концентратор доступа MC3810
позволяет на основе технологии
Multiflex организовать
магистральный канал,
необходимый для работы по
АТМ-каналам линий Т1/Е1.
Программными средствами его
можно сконфигурировать на
работу по линиям Е1/Т1 как на
физическом, так и на
протокольном уровнях модели OSI.
Не проводя аппаратных
изменений, транковый модуль
концентратора доступа MC3810
можно настроить на работу с
частными сетями или сетями
общего доступа; на линии E1 или
T1; технологии ATM, Frame Relay или
мультиплексирования с
временным разделением (TDM).
Технология Multiflex позволяет
организовать магистральный
канал, способный работать со
скоростью от 56 кбит/с до 2,048
Мбит/с.
Управление
Концентратор доступа MC3810
использует тот же интерфейс
управления, что и другие
системы компании Cisco, и
использует расширенный список
команд для управления
передачей голоса и видео. Для
управления концентратором
доступа MC3810 можно также
использовать приложение
сетевого управления CiscoView,
комплект управляющих
инструментов Netsys Technologies и
новейшие средства управления,
которые компания Cisco
разработала для
телекоммуникационных
компаний.
Спецификации
Характеристика
|
Описание
|
Система
|
Flash-память |
Flash-память
емкостью 4 или 8 Мбайт |
DRAM-память |
DRAM-память
емкостью 16 Мбайт |
Тип
процессора |
Motorola PowerQUICC
(MPC860) |
Размеры,
см (В x Ш x Г) |
4.44 x 44.45 x 26.82 |
Стандартные
компоненты |
Блок
питания и сетевой шнур,
комплект кабелей для
консоли, переходник RJ-45/DB-9,
комплект для монтажа в
19-дюймовую стойку/для
настенного монтажа |
Интерфейсы
|
T1
|
ANSI T1.403 (1989),
Bellcore TR-54016 |
E1
|
ITU G.703 |
Аналоговый
голос |
6 портов - FXS,
FXO, E & M |
Цифровой
голос |
Один T1/E1 с
функцией "crossconnect drop and
insert" и управляющими
сигналами CAS |
Ethernet
|
Один 10BaseT |
Последовательный
|
Два
синхронных
последовательных,
позволяющих подключать
разъемы пяти типов - ANSI
EIA/TA-530, EIA/TA-232, EIA/TA-449; ITU V.35,
X.21 |
Протоколы
и сервисы
|
Поддерживаемые
сервисы локальных сетей |
IP,
прозрачные мостовые
соединения, одновременное
выполнение маршрутизации
и мостовых соединений, Novell
IPX |
Сервисы
глобальных сетей |
T1/E1 ATM, Frame
Relay, HDLC, PPP |
Оптимизация
использования ресурсов
глобальных сетей |
Сжатие
заголовка и данных,
организация очередей по
пользовательским
параметрам и по заданным
приоритетам, IPXWAN 2.0 |
Поддерживаемые
спецификации IBM |
RSRB, DLSw+,
преобразование SDLC-to-LAN (SDLC
Logical Link Control [SDLLC]),
SDLC-передача (serial tunnel [STUN]),
Frame Relay, SNA (RFC 1490) |
Поддерживаемые
спецификации ATM |
ATM Forum af-phy 0016.000 |
ATM Forum af-phy 0064.000 |
ATM Forum af-saa 0032.000 |
ATM Forum af-uni 0010.002 |
IETF RFC1483 |
IETF RFC1577 |
IETF RFC1695 |
ANSI T1.630, ITU I.363, I.363.1 |
ANSI T1.635, ITU I.363.5 |
Поддерживаемые
спецификации Frame Relay |
Frame Relay Forum FRF.1 |
Frame Relay Forum FRF 3.1 |
Frame Relay Forum FRF.5 |
Frame Relay Forum FRF.9 |
ANSI T1.606 и ITU-T I.233.1 |
ANSI T1.618 и ITU-T Q.922 |
ANSI T1.606 и ITU-T I.370 |
ANSI T1.617 AnnexD и ITU-T 1.933 AnnexA
|
IETF RFC1293 |
IETF RFC1315 |
IETF RFC1406 |
IETF RFC1490 |
Поддержка
передачи голоса,
факс-сообщений и видео
|
Сжатие голоса |
ITU G.729, G.729a |
Поддержка
передачи голоса через сеть
|
Голос по Frame Relay |
Голос по ATM |
Голос по сетям
протокола HDLC |
Оригинальная
технология Cisco |
Режимы обработки
звонков |
Местный,
внутрисетевой, внешний,
перемаршрутизация
внутрисетевого/внешнего
звонка, прямой набор,
автоматическая посылка
сигнала вызова. |
Поддержка
передачи факс-сообщений |
T.30 |
Group 3 fax |
Поддержка
передачи видео |
Эмуляция ATM-канала |
N x 64k Clear Channel |
Последнее изменение -
30 августа 2005 г.
|
