Концентраторы серии Cisco FastHub 100,
способные работать по каналам
100BaseT, при невысокой цене
обеспечивают великолепную
производительность. Они
предназначены для
использования в интенсивно
работающих рабочих группах и
относятся к категории Class II.
Выпускаются модели этих
концентраторов с 12, 16 и 24
портами.

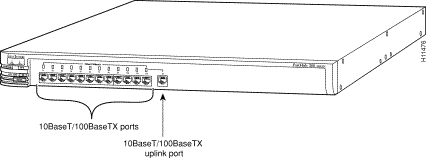

FastHub 112T 100BaseTX, вид
спереди

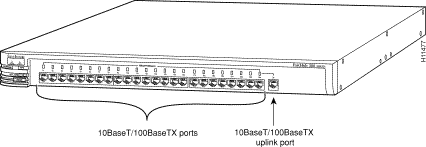

FastHub 124T 100BaseTX, вид спереди
Уникальная конструкция Cisco FastHub
100 позволяет подключить два
концентратора друг к другу и
сформировать таким образом
домен с максимальным числом
портов до 46. Концентраторы
серии FastHub 100 можно подключать к
другим устройствам категории
Class II, в том числе к
концентраторам серий FastHub 300 и
FastHub 200. Конструкция этих
устройств, соответствующая
спецификации Class II, позволяет
территориально разнести
концентраторы и подключаемые к
ним устройства, установив
концентраторы в отдельном
телекоммуникационном шкафу, не
используя для этого
промежуточный коммутатор, мост
или маршрутизатор.
В серию концентраторов Cisco FastHub
100 входят следующие модели:
- FastHub 112T (10/100 Мбит/с)
- FastHub 116T (только 100 Мбит/с)
- FastHub 124T (100/10 Мбит/с)
Концентраторы
FastHub 112T и 124T
FastHub 112T 10/100 и FastHub 124T 10/100 — это
приемлемые по цене, легкие в
использовании, масштабируемые
концентраторы для работы в
локальной сети Fast Ethernet.
12-портовые необслуживаемые
концентраторы FastHub 112T 10/100 и FastHub
124T 10/100 автоматически
определяют скорость передачи,
соответствуют категории Class II и
предназначены для
использования в рабочих
группах и для совместного
применения с группой серверов.
К ним можно подключать рабочие
станции, серверы, коммутаторы,
маршрутизаторы и другие
сетевые устройства по каналам
10 и 100 Мбит/с.
- Эти устройства
ориентированы на
заказчиков, для которых
цена является
существенным фактором.
Концентраторы FastHub 112T 10/100 и
FastHub 124T 10/100 предназначены
для работы в небольших и
средних рабочих группах
(10—20 пользователей), где
требуется экономически
эффективно, полностью
сохранив совместимость,
модернизировать сеть,
чтобы перейти со скорости
10 Мбит/с Ethernet (10BaseT) на 100
Мбит/с (100BaseT), получив в
результате локальную сеть
Fast Ethernet с разделяемым
доступом.
- Предусмотрено два
типичных случаях
использования этих новых
концентраторов: в рабочих
группах, которые в
настоящее время
используют технологию 10
Мбит/с с разделяемым
доступом и работе которых
мешают постоянные
"заторы", а также в
рабочих группах с числом
пользователей/устройств
до 22, в которых
используется комбинация 10
и 100 Мбит/с.
Важнейшие
особенности и достоинства
- Легкость использования и
простота ввода в сетевую
топологию: благодаря
автоматическому
определению и
переключению скорости
передачи эти
концентраторы способны
одновременно обслуживать
пользователей и Ethernet, и Fast
Ethernet, снимая нагрузку с
сетевых администраторов.
Практически все
современные ПК
оборудованы платами
сетевого интерфейса,
рассчитанными на работу со
скоростью 10/100 Мбит/с.
- Масштабируемость:
конструкция
концентраторов позволяет
подключить два
концентратора, например,
FastHub 112T, друг к другу и
сформировать из них одно
устройство с 22 портами.
- Концентратор 112T имеет
функцию автоматической
настройки конфигурации,
допускает использование
факультативного
резервного блока питания
на 600 Вт и рассчитан на
монтаж в стойку.
Стандартные
свойства
- Варианты конфигурации:
выпускаются модели этих
концентраторов с 12, 16 или 24
портами 100BaseTX.
- Пиковая и совокупная
пропускная способность 100
Мбит/с обеспечивает
высокопроизводительную
передачу данных
- Производительность почти
в 10 раз лучше, чем у
концентраторов 10 BaseT
- Соответствие стандарту IEEE
802.3u обеспечивает
взаимодействие с другими
устройствами 100BaseT
- Система визуального
управления: светодиодные
индикаторы для каждого
порта отображают
целостность
канала/активность по
приему и состояние каждого
порта
("разблокирован/заблокирован"),
индикатор наличия заторов
облегчает управление.
- Счетчик нагрузки
позволяет оценить
нагрузку в сети
Варианты
применения и возможные
конфигурации
Мощные
рабочие группы и пользователи
Концентраторы серии FastHub 100
можно по каналу Fast Ethernet
подключить к любому
коммутатору Catalyst или к
маршрутизатору Cisco, обеспечив
возможность соединения с ними
для мощных рабочих групп или
интенсивно работающих
пользователей

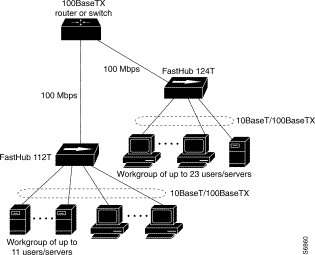

Использование концентраторов
FastHub в рабочих группах
Группы
серверов
С помощью концентраторов серии
FastHub 100 можно легко
сформировать
децентрализованные или
централизованные
высокопроизводительные группы
серверов, подключенные к
маршрутизаторам Cisco или к
коммутаторам Catalyst. В
зависимости от числа серверов
выбирается модель с
соответствующим числом портов
(12, 16 или 24).

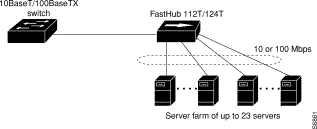

Использование FastHub совместно
с группой серверов
Спецификации
Характеристика
|
Описание
|
Совместимость |
- Соответствие
стандарту IEEE 802.3u
обеспечивает
взаимодействие с
другими устройствами
100BaseT
- Соответствие
стандарту
повторителей IEEE 802.3u
Class II
- Соответствие
стандарту 802.3
повторителей 10 Мбит/с
|
Производительность |
- Пиковая и
совокупная пропускная
способность 100 Мбит/с
- Автоматическое
распознавание и
настройка скорости
передачи (10/100 Мбит/с)
|
Размещение |
Предусмотрен монтаж в
19-дюймовую стойку |
Требования к
прокладке кабелей |
- Порты 100BaseTX:
интегрированный
интерфейс 100BaseTX для
использования с
2-парной UTP-проводкой
Category 5 и стандартными
разъемами RJ-45
|
Требования к
прокладке кабелей |
- Высокоскоростной
порт концентратора
FastHub 116T:
Кабель типа Straight-through
для подключения к не
высокоскоростному
порту второго
концентратора
- Не
высокоскоростной порт
в концентраторе серии
FastHub 100: кроссоверные
кабели для
подключения к не
высокоскоростному
порту второго
концентратора
- Прямое
подключение между
портами 100BaseT двух
концентраторов:
максимум одно
|
Рекомендации по
конфигурированию |
Максимальная длина
кабеля между любыми двумя
конечными станциями при
использовании одного
концентратора серии FastHub 100
в тракте между ними
составляет 200 м. Максимальная длина
кабеля между любыми двумя
конечными станциями при
использовании двух
концентраторов между ними
составляет:
- 223 м при
использовании
концентраторов FastHub 116T
- 214 м при
использовании одного
концентратора FastHub 116T
и одного
концентратора 100BaseT Class
II других
изготовителей
- Максимальная
длина кабеля между
портом 100BaseTX и
конечной станцией: 100 м
|
Индикаторы |
- Светодиодные
индикаторы для
каждого порта
отображают
целостность канала,
активность по приему,
состояние
"разблокирован/
заблокирован".
- Светодиод
степени использования
концентратора и
наличия коллизий
позволяет оценить
нагрузку в сети
- Светодиодный
индикатор "System",
отображающий
состояние
электропитания
системы
- Светодиодный
индикатор,
отображающий
состояние резервного
блока питания системы
|
Спецификации
программного обеспечения |
Функциональный
комплект ПО Cisco IOS 11.2 Cisco 11.1,
минимальные требования к
памяти |
Размеры, см (В x Ш x Г) |
4.4 x 44.5 x 21 |
Вес, кг |
5 |
Соответствие
стандартам |
AS/NZS 3260, TS001, UL 1950/CSA 22.2 No.
950, IEC 950/EN 60950, NOM 019, CE |
Наличие сертификатов
по электромагнитному
излучению |
FCC Part 15 Class B, EN 55022B Class A
(CISPR22 Class B), VCCI Class II, AS/NRZ 3548
Class B, CE |
Потребляемая
мощность |
- FastHub 112T: 25 Вт
- FastHub 116T: 40 Вт
- FastHub 124T: 35 Вт
|
Электропитание |
200 - 250 В, 50 - 60 Гц, Постоянное
напряжение: +5 В при 7 А, +12 В
при 1 А, -12 В при 1 А
|
Диапазон рабочей
температуры |
-5 - +45¦ C |
Влажность |
10 - 85% (без конденсации
влаги) |
