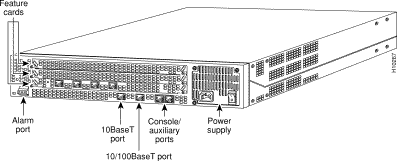

Универсальный сервер доступа Cisco 5300. Вид сзади

Введение

Благодаря мощным функциональным возможностям и протоколам, заложенным в ОС Cisco IOS, сетевые проектировщики и администраторы могут создавать надежные, масштабируемые сети и применять в работе технологии Multichassis, Multilink PPP или Virtual Private Dialup Network (VPDN), такие как передача данных на уровне 2 (L2F) и L2TP, а также использовать такие протоколы оптимизации полосы пропускания, как Resource Reservation Protocol (RSVP) и Weighted Fair Queuing (WFQ), обеспечивающие максимально эффективное использование ресурсов имеющейся сетевой инфраструктуры. Кроме того, этот сервер поддерживает широкое множество протоколов обработки кадров и сигнализации, таких как T1 robbed bit signaling и E1 R2 signaling.

Ключевым компонентом в AS5300 является разработанная компанией Cisco архитектура dial access stack Architecture (DASA), благодаря которой крупные корпорации и поставщики услуг связи получают возможность организовать масштабируемые, отличающиеся высокой плотностью пулы коммутируемого доступа. Сервер AS5300, поддерживающий до 120 одновременных подключений к одному шасси (а при использовании интегрированной системы доступа AccessPath допускающий увеличение емкости до 1680 сеансов связи), позволяет значительно увеличить емкость подключений. Технология domain specific port (DSP), применяемая в технологии MICA , позволяет модернизировать программное обеспечение для внедрения таких новых технологий, как модемы 56 кбит/с (ITU V.PCM).

Основные достоинства

• Универсальный доступ позволяет обрабатывать вызовы, поступающие как по линиям ISDN, так и по аналоговым модемам 56K
• Допускает одновременное подключение до 120 абонентов
• До четырех дробных (Channelized) каналов T1/E1 или ISDN PRI
• Высокопроизводительный механизм централизованной обработки на основе RISC-процессора
• Высокоскоростные модули универсального порта DSP с дополнительными RISC-процессорами
• Один 10-Мбит/с порт Ethernet и один 10/100-Мбит/с порт Ethernet

Полное решение

Сочетание в одной платформе функциональных возможностей устройств обслуживания канала, терминальных серверов, управляемых модемов и маршрутизации обеспечивает простоту административного управления, поиска и устранения неполадок. При помощи легкого в использовании графического пользовательского интерфейса CiscoView сетевые администраторы могут собирать особо важные данные о состоянии и пропускной способности модемов, выполнять управляющие процедуры и изменять параметры конфигурации для оптимизации работы сети.

Преимущество Cisco IOS

Поскольку ПО Cisco IOS выполняется в большинстве объединенных сетей во всем мире (в маршрутизаторах Cisco и на различных платформах ее партнеров), универсальный сервер доступа AS5300 гарантированно совместим с этими сетями. Он поддерживает не только протоколы коммутируемого доступа из удаленного узла и удаленной локальной сети, но и весь комплект протоколов маршрутизации.

Управление

Имеющиеся в Cisco AS5300 обширные средства централизованного управления модемами особенно важны для поставщиков услуг и крупных организаций, создающих большие пулы коммутируемого доступа. Для управления модемами используются те же средства, с помощью которых осуществляется управление всеми сетевыми устройствами. Cisco предлагает широкий набор инструментов управления, в том числе для прямого доступа к модему в любой момент времени, даже когда модем подключен и через него передается информация. Это позволяет собирать статистику работы модема, принудительно перезапускать его и проверять его конфигурацию.

Управление сервером доступа AS5300 осуществляется при помощи графического приложения CiscoView. Сетевые администраторы могут в режиме реального времени контролировать состояние и параметры работы сервера. Многочисленные экраны, в том числе отображающие физический вид и логический образ сервера, обеспечивают эффективный сбор информации об обрабатываемых вызовах, поступающих по линиям ISDN PRI и аналоговым модемам K56-Flex, по дробным каналам T1/E1 и через интерфейс Ethernet.

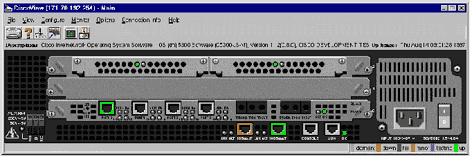

Снимок с экрана управляющего приложения CiscoView

Многочисленные инструменты администрирования, позволяющие, помимо прочего, перехватывать статистику по отдельным абонентам и IP-адреса каждого порта, телефонный номер обратившегося абонента и так далее, легко и быстро вызываются на экран.

Безопасность

Приложение CiscoSecure и имеющиеся в ПО Cisco IOS средства защиты информации (списки доступа, регистрация отклонений от нормы, приложения Remote Access Dial-In User Service (RADIUS), Kerberos V и TACACS+, а также инструменты аутентификации, авторизации и учета) обеспечивают всестороннюю безопасность доступа к сети. Для более строгого контроля безопасности доступа можно использовать одноразовые магнитные карточки паролей (token card) и внешний сервер паролей.

Многопротокольный коммутируемый доступ

С помощью модемов K56-Flex и терминальных адаптеров ISDN пользователи могут осуществлять коммутируемый доступ к корпоративным сетям, работающим по протоколам TCP/IP, IPX, AppleTalk и другим, а также к сетям VPDN поставщиков услуг.

Спецификации AS5300

Рабочие параметры AS5300
