>> Маршрутизаторы серии Cisco 7100 VPN Router

Маршрутизаторы серии Cisco 7100 являются новейшими моделями в семействе 7000.

Они поддерживают позволяют организовывать виртуальные частные сети (Virtual Private Networks - VPN), и обеспечивают интегрированное решение по обеспечению безопасности и качества обслуживания (QoS), при этом особое внимание уделяется таким сетевым технологиям как шифрование и туннелирование - с использованием протоколов IP Security (IPSec), Layer 2 Tunneling Protocol (L2TP), Generic Routing Encapsulation (GRE), и Layer 2 Forwarding (L2F), для реализации защищенного обмена данными по публичным сетям передачи данных.

Данная серия разработана в качестве граничных WAN-маршрутизаторов для предприятий, а также - в качестве оборудования, устанавливаемого к заказчику (customer premises equipment - CPE) для сервис-провайдеров.

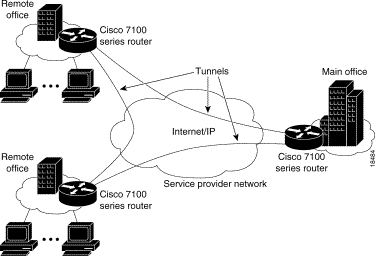

Пример использования маршрутизаторов данной серии показан на рисунке.



VPN-маршрутизаторы серии 7100 обеспечивают построение специализированных конфигураций, оптимизированных для использования в VPN-приложениях, и состоят из двух подсерий: Cisco 7120 и Cisco7140, состоящих соответственно из шести и пяти моделей.

Серии 7120 и 7140

  • Cерия 7120. Модели этой серии имеют один фиксированный WAN-порт, два фиксированных порта 10BaseT/100BaseTX Fast Ethernet, один слот для порт-адаптера, и один сервисный слот.
  • Cерия 7140. Модели этой серии имеют два фиксисированных WAN-порта, два фиксированных порта 10BaseT/100BaseTX Fast Ethernet, один слот для порт-адаптера, и один сервисный слот.

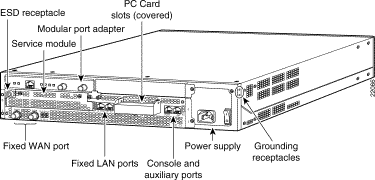

Маршрутизатор серии 7120

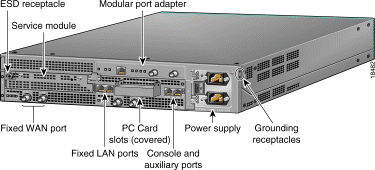

Маршрутизатор серии 7140



Общие возможности серии 7100

Маршрутизаторы серии 7100 имеют следующие особенности:

  • возможность горячей замены порт-адаптера позволяет подключать, отключать или менять модуль без остановки всей системы.
  • функции контроля за состоянием окружающей среды облегчают предотвращение сбоев, вызванных неадекватными климатическими условиями.
  • для загрузки программного обеспечения во Flash-память не требуется физического доступа к маршрутизатору.
  • функции сетевого управления - поддерживаются продукты CiscoWorks и CiscoView:
  • пакет Ciscoworks предназначен для планирования, управления, анализа и устранения неполадок в сложных сетях, построенных на маршрутизаторах Cisco. В качестве управляющего протокола используется SNMP.
  • CiscoView графический пакет SNMP-управления, дающий возможность наблюдения в реальном времени устройств Cisco. CiscoView запускается на станции управления, откуда можно легко наблюдать за состоянием устройств и проводить изменения конфигурации.
  • интегрированный сервис-модуль (Integrated Service Module, ISM), устанавливаемый в сервис-слот - обеспечивает шифрование на сетевом уровне (Layer 3), заключающееся в шифровании IP-пакетов в соответствии с протоколом IPSec.


Спецификация

  • WAN-интерфейсы серии Cisco 7120 - один порт T1, T3, E3, или ATM (T3, E3, или OC-3c/STM1 single-mode intermediate reach)
  • WAN-интерфейсы серии Cisco 7140 - два порта T1, T3, E3, или ATM (T3, E3, или OC-3c/STM1 single-mode intermediate reach)
  • два порта 10BaseT/100BaseTX, разъем RJ-45
  • один слот для порт-адаптера - возможна уатвновка одного порт-адаптера одинарной ширины.
  • один сервис-слот - для установки модуля ISM
  • MIPS RISC CPU обеспечивает производительность VPN до 50 Mbps в серии Cisco 7120 и до 90 Mbps в серии 7140
  • консольный и AUX порты
  • два слота для установки карт Flash-памяти
  • до 256 МБ ОЗУ, и 64 MB буферной памяти для приема пакетов - три DIMM-модуля на плате сетевого процессора
