>> Коммутаторы серии Catalyst 5505

Catalyst 5505Новый высокопроизводительный коммутатор Catalyst 5505 с пятью слотами, имеет размер первой системы Catalyst 5000, но отличается от нее улучшенными характеристиками. Его архитектура, позволяющая работать скоростью вплоть до 25 Гбит/с, обеспечивает масштабирование, гибкость и резервирование, необходимые для построения коммутируемых интрасетей нового поколения. Этот коммутатор
можно использовать как в технологических комнатах сетевых центров этажей и зданий, так и в магистралях.

Новый Catalyst 5505 защищает средства заказчика, вложенные в семейство Catalyst 5000, так как он прозрачно интегрируется с имеющимися интерфейсными модулями устройств семейства Catalyst 5000. В коммутаторе Catalyst 5505 можно использовать управляющие модули Supervisor Engine версии II или выше. Catalyst 5505 поддерживает до 194 коммутируемых портов Ethernet и способен передавать несколько миллионов пакетов в секунду.

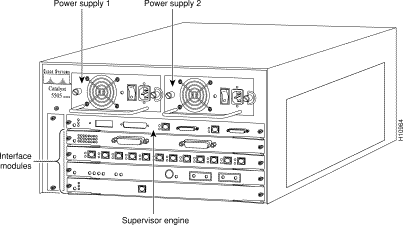

Cisco catalyst 5505 rear
Catalyst 5505. Вид сзади


Архитектура

Архитектура Catalyst 5505 обеспечивает ту же производительность коммутации кадров, что и в коммутаторе Catalyst 5500. Система Catalyst 5505 поддерживает ATM LAN Emulation (LANE) для соединений из сетевых центров этажей и зданий к магистрали ATM, но, в отличие от Catalyst 5500, не поддерживает ATM-коммутацию. В Catalyst 5505 слот # 1 зарезервирован для управляющего модуля Supervisor Engine, который контролирует работу всех компонентов системы и отвечает за коммутацию и передачу кадров в коммутаторе. В слот # 2 можно установить или резервный модуль Supervisor Engine, или любой из интерфейсных модулей Catalyst 5000.

Высокоскоростная матричная структура коммутации кадров, использующая модель с организацией очередей ввода/вывода, наиболее эффективна для одно- и многоадресной доставки и выполнения мультимедиа-приложений. Несколько 1.2-Гбит/с шин ввода в матричную 3.6-Гбит/с структуру гарантируют обратную совместимость с существующими интерфейсными модулями Catalyst 5000.

Архитектура обеспечивает коммутацию с совокупной пропускной способностью 3.6 Гбит/с, но ее можно увеличить до 25 Гбит/с, применяя локальные модули коммутации и технологию Gigabit Ethernet в модулях шасси.

Catalyst 5505 поддерживает две дополнительные шины — управления и индексов/контроля. Шина управления — это последовательная шина, по которой сведения о конфигурации каждого модуля и статистические данные от каждого модуля передаются в Network Management Processor (NMP). По шине индексов/контроля информация о выбираемых портах с центральной логической схемы распознавания декодированных адресов передается в порты.

Такая архитектура относится к типу с промежуточной буферизацией (store-and-forward). У каждого порта есть свой буфер кадров емкостью 192 кбайт. Во всех модулях используются логические схемы арбитража и распознавания адреса. Каждый кадр, передаваемый по коммутирующей шине, может быть направлен как на один порт, так и на несколько портов, что обеспечивает высокую скорость передачи кадров многоадресной доставки без копирования кадров.

Для работы коммутатора в любой конфигурации достаточно одного блока питания, а второй блок питания можно использовать для резервирования и разделения нагрузки. В Catalyst 5505 можно устанавливать те же блоки питания переменного и постоянного напряжения, которые используются в Catalyst 5000.

Высокая производительность

Архитектура коммутатора обеспечивает независимость от среды передачи и поддерживает все традиционные технологии коммутации локальных сетей и сетей АТМ. Шасси допускает установку разнообразных интерфейсных модулей — Ethernet, Fast Ethernet, FDDI, Token Ring и ATM LANE. В зависимости от установленного модуля, Catalyst 5505 можно использовать для работы как в магистрали в качестве мощного, масштабируемого коммутатора Fast Ethernet, так и в технологических комнатах сетевых центров этажей и зданий. Он поддерживает широкое множество коммутирующих модулей 10/100 Мбит/с Ethernet или Token Ring, а число портов на одном его шасси может достигать 194.

Архитектура, поддерживающая технологии Gigabit Ethernet, ATM и Fast EtherChannel, позволяет в режиме полного дуплекса с разделением нагрузки передавать данные со скоростью 800 Мбит/с, обеспечивая резервные двухточечные соединения с другими коммутаторами семейства Catalyst, маршрутизаторами и серверами.

Модуль Route Switch этого коммутатора, оснащенный комплектом ПО enterprise Cisco IOS routing feature set, типичным для устройств семейства Catalyst 5000, обеспечивает многопротокольную маршрутизацию.

В коммутаторе Catalyst 5505 имеется управляющий модуль Supervisor Engine с модульной функциональной платой, поддерживающей технологию распределенной коммутации Cisco NetFlow Switching. Благодаря модулю Route Switch с ПО Cisco IOS и функциональной плате NetFlow Feature Card, этот коммутатор сочетает в себе скорость и простоту коммутации с интеллектом и возможностями масштабирования, присущими маршрутизации.

Шасси Catalyst 5505 допускает "горячую" замену модулей, блоков питания и вентиляторов, что обеспечивает высокий коэффициент готовности при работе в сети. Дублирование схем коммутации, блоков питания и объединительной платы обеспечивает полное резервирование системы.

Коммутатор Catalyst 5505 монтируется в стандартную 19-дюймовую стойку, а доступ ко всем компонентам системы обеспечивается с одной стороны шасси. Для работы системы в полной конфигурации достаточно одного блока питания.

Поддерживаемые интерфейсы

Коммутируемые модули
Catalyst 5505
Число интерфейсов, поддерж. одним модулем Макс. число интерфейсов (на одном шасси)
Group Switched 10BaseT Ethernet 48 192
Switched 10BaseT Ethernet (RJ-21) 24 264
Switched 10BaseT Ethernet (RJ-21) 48 192
Switched 10BaseT Ethernet (RJ-45) 24 96
Switched 10BaseFL Ethernet 12 48
Switched 10/100BaseTX Fast EtherChannel, витая пара 12 48
Switched 100BaseFX Fast EtherChannel, многомодовое оптоволокно 12 48
Switched 100BaseFX Fast Ethernet, 6 портов многомодового и 6 портов одномодового оптоволокна 12 48
Switched Token Ring, витая пара 16 64
Group Switched 100BaseTX Ethernet 24 96
Switched 10/100BaseTX Fast Ethernet 24 98
ATM LAN Emulation 1 (сдвоенный физический) 3 (сдвоенный физический)
CDDI/FDDI 1 4


Богатый комплект услуг для интрасетей

Catalyst 5505, предлагающий полный набор услуг для интрасетей и интеграцию приложений, идеально подходит для работы в крупной корпоративной сети. Эти сервисы обеспечивают своевременную и высококачественную доставку приложений на настольные компьютеры клиентов корпоративной интрасети.

  • Эффективная, масштабируемая поддержка мультимедиа-приложений и многоадресной доставки информации: работа по протоколам PIM, IGMP и Cisco Group Management Protocol (CGMP).
  • Обеспечение заданного класса сервиса для каждой настольной клиентской машины, выполняющей критичные по времени приложения: отображение Resource Reservation Protocol (RSVP) на очереди приоритетов, организованные коммутатором Catalyst 5505.
  • В коммутаторе Catalyst 5505 обеспечивается резервирование на уровнях устройств, канала и сетевого сервиса. Избыточность устройств предусмотрена для управляющих модулей подсистем коммутации, блоков питания и модулей Route Switch. Избыточность канала реализована в АТМ-модулях с двойным физическим интерфейсом, а также для всех магистральных каналов виртуальных локальных сетей. Резервирование сетевых сервисов достигается использованием протоколов ATM Simple Server Redundancy Protocol (SSRP), HSRP, а также поддержкой протокола Spanning-Tree для каждой виртуальной локальной сети.
  • Безопасность в интрасети обеспечивается за счет фильтрации портов (доступ к конкретным портам разрешен только конкретным рабочим станциям). Система защиты с использованием протокола TACACS+ (Terminal Access Controller Access Control System) предотвращает несанкционированный доступ к коммутатору.
  • Службы DHCP и DNS, поддержка динамических виртуальных локальных сетей и распределенная коммутация NetFlow позволяют легко перемещать, добавлять или удалять пользователей в интрасети независимо от физического их расположения.


Управление

Catalyst 5505 предлагает обширное множество визуальных инструментов управления.

Используя управляющее ПО CiscoWorks for Switched Internetworks (CWSI), можно конфигурировать коммутатор Catalyst 5505 и управлять им на уровне устройств, локальных сетей, трафика и на основе заданных правил.

Управление на основе правил обеспечивается благодаря сочетанию встроенных в коммутатор интеллектуальных агентов и мощного управляющего приложения CiscoWorks for Switched Internetworks. ПО CWSI обеспечивает управление на основе правил для всех сетевых сервисов, в том числе: класс сервиса, многоадресная доставка, защита доступа, гибкость конфигурирования сети и мобильность пользователей. Управление на основе правил реализуется благодаря Virtual Management Policy Server (VMPS).

Встроенные интеллектуальные агенты поддерживают Cisco discovery protocol (CDP), который распознает топологию сети и обеспечивает ее отображение, Cisco Virtual trunking protocol (VTP), который позволяет организовать динамические виртуальные локальные сети и динамическое конфигурирование каналов через все коммутаторы. Встроенные агенты удаленного мониторинга (RMON) в каждом порту позволяют проводить углубленный мониторинг трафика.

Усовершенствованная функция Switched Port Analyzer (Enhanced SPAN) дает пользователю возможность зеркально копировать трафик с любого порта или виртуальной локальной сети на другой порт Ethernet или Fast Ethernet для его контроля анализатором или зондом RMON SwitchProbe.

Предусмотрено управление по служебному каналу через терминал или модем, подключенный к интерфейсу EIA/TIA-232, а также по сети при использовании протоколов SNMP, Telnet client, BOOTP и TFTP.

Спецификации

Стандартные сетевые протоколы
  • Ethernet: IEEE 802.3, 10BaseT и 10BaseFL
  • Fast Ethernet: IEEE 802.3u, 100BaseTX, 100BaseFX
  • FDDI: ISO 9314-1 FDD PHY; ISO 9314-3 FDDI physical medium dependent (PMD); CDDI TP-PMD; ANSI FDDI X3T9.5 Station Management (SMT) 7.3
  • ATM: спецификация 3.1 User-Network Interface (UNI), протоколы сигнализации Q.2931, LANE
Сетевое управление
  • Управляющее ПО CWSI на основе графического пользовательского интерфейса, включая:
    • CiscoView
    • VlanDirector
    • TrafficDirector
    • Atm Director
    • Средства NETSYS
  • VTP
  • SNMP agent V.1 (RFC 1155--1157)
  • Cisco workgroup MIB
  • Ethernet MIB (RFC 1643)
  • Ethernet repeater MIB (RFC 1516)
  • SNMP MIB II (RFC 1213)
  • RMON (RFC 1757)
  • Interface table (RFC 1573)
  • Bridge MIB (RFC 1493)
  • Interim Local Management Interface (ILMI) MIB
  • FDDI MIB (RFC 1512)
  • AToM MIB (RFC 1695)
  • ATM RMON
  • LAN Emulation Client (LEC) MIB (ATM Forum LANE v. 1.0)
  • Cisco LAN Emulation Configuration Server (LECS), LAN Emulation Server/broadcast and unknown server (LES/BUS) MIB
  • Private Network-Network Interface (PNNI) MIB
  • LECS, LES, BUS, MIB
  • SMT 7.3 (RFC 1285)
  • Enhanced SPAN
  • Текстовый интерфейс командной строки, типичный для маршрутизаторов
  • Стандартные средства безопасности ПО Cisco IOS: пароли и TACACS
  • Telnet, TFTP, BOOTP, LEC, RFC 1577 classical IP over ATM client
Управление трафиком
  • Единая система правил управления трафиком (leaky bucket)
  • Контроль скорости трафика каждого порта
  • Несколько пороговых значений, настраиваемых для соединения, порта и всего коммутатора
  • Несколько классов приоритетов
  • Все типы подключения к ATM и уровни адаптации (AAL)
  • Контроль разрешения подключения
  • Присвоение тегов CLP (Cell loss priority) и отбрасывание ячеек на их основе
  • Интеллектуальное отбрасывание пакетов
Характеристики управл. модуля Supervisor Engine II
  • Flash-память: 8 Мбайт
  • Память EPROM: 512 кбайт
  • RAM-память: 20 Мбайт
  • Энергонезависимая память NVRAM: 256 кбайт
  • Индикаторы
    • Состояние системы: зеленый (норма)/красный (отклонение от нормы)
    • Нагрузка коммутатора: совокупное использование магистрали в процентах от 1 до 100
    • Канал: зеленый (хороший)/оранжевый (блокирован)/не горит (не подключен)
    • 100-Мбит/с Fast Ethernet: зеленый (100 Мбит/с)
    • Состояние блока питания: зеленый (вкл.)/красный (неисправен)/не горит (отсутствует)
    • Состояние вентилятора: зеленый (вкл.)/красный (неисправен)
  • Интерфейсы:
    • Консоль системы супервизора: DB-25 (female)
    • 100BaseTX: RJ-45 (female), MII (female) для внешнего приемопередатчика
    • 100BaseFX: SC (female)
Физические характеристики
  • Размеры, см (В x Ш x Г): 26.2 x 42.5 x 44.5
  • Минимальный вес, кг: 19.5
  • Максимальный вес, кг: 39
  • Монтаж в стандартную 19-дюймовую стойку
Электропитание (один блок питания)
  • 8.0 A при 100 VAC 60 Гц
  • 4.0 A при 200 VAC 50 Гц
  • Потребляемая мощность: 376 Вт

Последнее изменение - 30 августа 2005 г.
