>> Коммутаторы SuperStack II Switch 1100 и SuperStack II Switch 3300

Если вы хотите добиться наилучшего сочетания цены и качества при организации сети, в которой трафик на 10 Мбит/с сочетался бы с трафиком на 10/100 Мбит/с, то вам не обойтись без новых продуктов 3Com - коммутаторов SuperStack II Switch 1100 и SuperStack II Switch 3300.

Коммутаторы SuperStack II Switch 1100 и SuperStack II Switch 3300 - представители нового поколения наращиваемых коммутаторов 3Com. Теперь для плавного повышения производительности сети коммутаторы можно соединять между собой специальными каналами связи, благодаря которым несколько коммутаторов SuperStack II Switch 1100 или SuperStack II Switch 3300, находящиеся в одном стеке (в стек можно устанавливать коммутаторы разных моделей), могут работать как одно логическое устройство. Коммутаторы одной группы могут даже иметь один и тот же IP-адрес*.

Эта новая черта новых коммутаторов SuperStack II Switch 1100 и SuperStack II Switch 3300 избавляет от необходимости использовать сетевые порты для соединения коммутаторов между собой.

На задней панели всех коммутаторов имеется встроенный разъем под названием Matrix Port. Два коммутатора можно соединять между собой, подключив к этим портам кабель SuperStack II Switch Matrix Cable (3C16965). Если необходимо объединить более двух устройств, то в слот для скоростного модуля на одном из объединяемых коммутаторов нужно установить модуль SuperStack II Switch Matrix Module, к которому кабелями Matrix Cable следует подключить все остальные коммутаторы. Таким образом можно получить один большой виртуальный коммутатор общей емкостью до 110 портов. Для организации каналов связи между коммутаторами служит высокопроизводительный модуль SuperStack II Switch Module, способный поддерживать до четырех каналов пропускной способностью по 1 Гбит/с каждый; таким образом удается обеспечить скоростной обмен данными и избежать возникновения узких мест на участках между коммутаторами. Кроме того, в результате использования такого подхода высвобождаются драгоценные порты Fast Ethernet и Gigabit Ethernet.

Новые коммутаторы SuperStack II Switch 1100 и SuperStack II Switch 3300 обеспечивают широкий выбор вариантов подключения к сетевой магистрали, в частности, Fast Ethernet, Fast Ethernet по оптике, Gigabit Ethernet и ATM (чтобы воспользоваться этой технологией, потребуется дополнительный скоростной модуль).

* Для повышения отказоустойчивости системы управления, можно использовать и разные IP-адреса

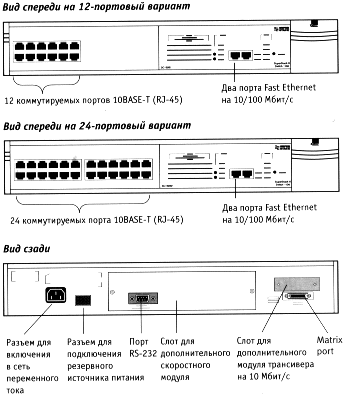

SuperStack II Switch 1100

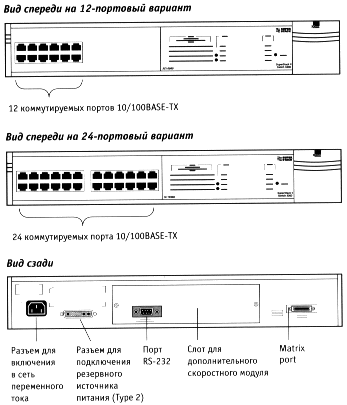

SuperStack II Switch 3300

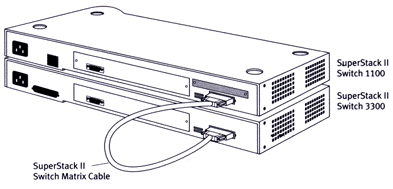

Два коммутатора SuperStack II Switch 1100 и Switch 3300 можно объединить в стек с помощью кабеля SuperStack II Matrix Cable.


  • Воспользовавшись недорогим кабелем, пользователь может соединить коммутаторы каналом связи пропускной способностью 1 Гбит/с и тем самым удвоить плотность портов
  • Можно устанавливать произвольное сочетание коммутаторов SuperStack II Switch 1100 и Switch 3300
  • Максимальная высота такого стека составляет два устройства - до 56 коммутируемых портов

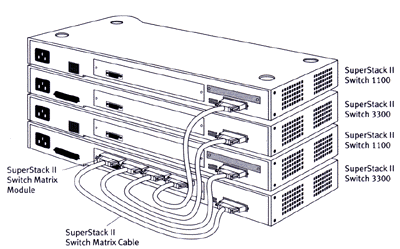

Коммутаторы SuperStack II Switch 1100 и Switch 3300 можно объединять в стек общей высотой до четырех устройств; для этого понадобится модуль SuperStack II Switch Matrix Module и кабели SuperStack II Switch Matrix Cable.


  • Можно устанавливать произвольное сочетание коммутаторов SuperStack II Switch 1100 и Switch 3300
  • Максимальная высота стека составляет четыре устройства - до 110 коммутируемых
    портов
  • Модуль SuperStack II Switch Matrix Module поддерживает до четырех каналов связи между коммутаторами пропускной способностью 1 Гбит/с каждый; это позволяет создавать коммутаторы с высокой плотностью портов, не тратя порты Fast Ethernet и Gigabit Ethernet на объединение коммутаторов


Подробные сведения

Коммутатор SuperStack II Switch 1100 - отличное решение для подключения настольных станций. Кроме того, благодаря свойству масштабируемости, его можно использовать и для объединения информационных потоков от концентраторов. Одно устройство может поддерживать до 6000 MAC-адресов. Аналогичным образом, коммутатор SuperStack II Switch 3300 можно использовать в более крупных сетях для объединения настольных станций, концентраторов и коммутаторов. Одно устройство может поддерживать до 12 000 MAC-адресов.

Коммутатор SuperStack II Switch 1100 выпускается в 12- и 24-портовом вариантах; помимо этого, в нем имеются два порта Fast Ethernet на 10/100 Мбит/с с автоматическим распознаванием скорости. Коммутатор SuperStack II Switch 3300 также выпускается в 12- и 24-портовом вариантах. На задней панели всех моделей коммутаторов имеется порт Matrix Port, обеспечивающий скоростное объединение коммутатора с другими устройствами SuperStack II Switch 1100 и 3300. Таким образом удается устранить узкие места, возникающие, когда для объединения коммутаторов используются порты Fast Ethernet. Более того, объединенными коммутаторами можно управлять как одним логическим устройствам и даже присваивать им один IP-адрес.

Как и другие коммутаторы семейства SuperStack II, новые устройства SuperStack II Switch 1100 и Switch 3300, оснащены портами на 10/100 Мбит/с с автоматическим распознаванием скорости передачи, способными самостоятельно определять, какую технологию (10BASE-T или 100BASE-TX) поддерживает подключенное к ним устройство. Оба коммутатора могут автоматически переключать любой порт из полудуплексного режима в полнодуплексный и обратно, что позволяет расширить полосу пропускания каналов связи с привилегированными пользователями и серверами. Кроме того, они обеспечивают управление работой сети на основе заранее выработанной политики; с этой целью обеспечивается поддержка таких функций, как Fast IP, IGMP, приоритизация трафика по стандарту IEEE 802.1p, организация виртуальных локальных сетей по стандарту IEEE 802.1Q и по технологии VLT.

Основные новые функции коммутаторов SuperStack II Switch 1100 и Switch 3300 состоят в следующем:

  • Специальный порт (Matrix Port) для скоростной связи между коммутаторами
  • Возможность объединять в одном стеке коммутаторы разных типов
  • Возможность управлять стеком коммутаторов как одним логическим устройством, которому можно присваивать один IP-адрес
  • Функции обработки трафика на сетевом уровни, в том числе Fast IP и IGMP
  • Поддержка интерфейса на базе Web-браузера, поддерживающего функции управления и конфигурирования
  • Полная поддержка отказоустойчивых каналов связи и алгоритма остовного дерева
  • Возможность дополнительного подключения резервных источников питания SuperStack II
  • Сдвоенные очереди для приоритизации трафика
  • Фильтрация многоадресных потоков на основе IGMP
  • Эластичные буфера портов: память под буфер выделяется по мере поступления пакетов, что позволяет автоматически оптимизировать производительность в соответствии с характером трафика в сети
  • Средства управления трафиком позволяют улучшить производительность и минимизировать потери пакетов в условиях большой нагрузки на сеть
