Коммутатор 3Com Switch 7700

Основные преимущества

описание (PDF, 554 КБ)

3Com Switch 7700R Layer 2 Gigabit Ethernet Competitive Benchmark versus Cisco Systems Catalist 4507R/Catalist 6509 (Tolly Group) (на англ. яз.) (PDF, 280 КБ)

Масштабируемость

Возможность расширения до 288 портов Fast Ethernet и 120 портов Gigabit Ethernet, возможность выбора шасси в конфигурациях с 8 разъемами и поддержкой избыточности, с 7 разъемами и 4 разъемами.

Производительность

Скорость коммутации локальных соединений каждого модуля составляет 240 Гбит/с. Коммутатор позволяет уменьшить число заторов в ядре сети и улучшить время отклика приложений при доступе к данным по локальной сети.

Приоритезация конвергентных данных и трафика важных для бизнеса приложений

Расширенная поддержка качества и классов обслуживания (CoS/QoS), восемь очередей приоритетов, фиксированные скорости доступа, ограничение полосы пропускания и фильтрация трафика обеспечивают идентификацию и приоритезацию трафика важных для бизнеса приложений (например, приложений голосовой связи), гарантируя оптимальную производительность сети. Маршрутизация многоадресного трафика на аппаратном уровне, реализованная в коммутаторе Switch 7700, позволяет достичь максимальной производительности при передаче потоковых голосовых и видеоданных.

Готовность на сетевом уровне

Уменьшение времени простоя сети, создание надежной платформы с поддержкой трафика VoIP. Возможность быстрого восстановления после аварий благодаря технологиям отказоустойчивых соединений и объединения каналов, протоколов Spanning Tree Protocol (STP), Open Shortest Path First (OSPF) и Virtual Router Redundancy Protocol (VRRP). Обеспечивающая избыточность архитектура на базе шасси позволяет выполнять горячую замену блоков питания, вентиляторов, коммутационных модулей, благодаря чему удается достичь практически непрерывного функционирования коммутатора. Время восстановления коммутационной матрицы после сбоев, которое в коммутаторах 3Com Switch 7700R составляет доли секунды, позволяет достичь высочайшего уровня готовности сети.

Безопасность

Идентификация на базе протокола Radius Network Login IEEE 802.1X и поддержка списков контроля доступа (Access Control List) обеспечивают безопасность доступа к ядру сети. Протоколы 3-го сетевого уровня и функции управления допускают аутентификацию пользователей, что позволяет предотвратить неавторизованное изменение конфигурации сети.

Управление сетью

Дополнительные возможности управления сетью достигаются за счет реализованных во всех модулях коммутаторов 3Com Switch 7700 аппаратной фильтрации пакетов, поддержки виртуальных сетей (VLAN) и технологии RMON.

Расширенная поддержка функций 3-го уровня

Коммутатор обеспечивает логическое сегментирование сети и безопасность передачи данных за счет поддержки многопротокольной маршрутизации IP-трафика и управления широковещательным трафиком на основе протоколов IGMP и PIM SM/DM. Благодаря поддержке протоколов BGP и IS-IS (Поддерживается только программным обеспечением 3Com Advanced Feature Software.) коммутаторы могут использоваться в муниципальных и более крупных сетях.

Гибкость

Конструкция коммутатора Switch 7700 позволяет устанавливать дополнительные модули по мере роста сети. Коммутатор поддерживает конфигурации с различной плотностью портов и разнообразные среды передачи данных со скоростью от 10 до 1000 Мбит/с и может функционировать в сетях на основе оптоволоконных и медных кабелей.

Модульные коммутаторы семейства 3Com Switch 7700 для локальных сетей на базе масштабируемого модульного шасси с гибкими возможностями обеспечивают высокую производительность сети, функционируют на нескольких сетевых уровнях, а также поддерживают функции коммутации и маршрутизации в сетях Gigabit Ethernet и Fast Ethernet. Предлагается три конфигурации шасси:

  • Шасси с 8 разъемами с высокой степенью готовности и поддержкой избыточности. Шасси имеет 6 разъемов для установки дополнительных модулей, разъем для основной коммутационной матрицы и разъем для установки резервной коммутационной матрицы.
  • Шасси с 7 разъемами — 6 разъемов для подключения дополнительных модулей и один разъем для коммутационной матрицы.
  • Шасси с 4 разъемами — три разъема для подключения дополнительных модулей и разъем для коммутационной матрицы; опционально подключаемый субмодуль поддерживает 4 дополнительных гигабитных порта.

Отказоустойчивая архитектура коммутатора позволяет обеспечить непрерывное функционирование корпоративных сетей и возможность его применения в ядре сети и кампусных соединениях для создания конвергентных решений по передаче голосового трафика и данных.

Коммутаторы 3Com Switch 7700 представляют собой идеальное коммутационное решение для ядра сетей кампусов или зданий. Эти коммутаторы поддерживают до 120 гигабитных портов, а их архитектура позволяет использовать будущие 10-гигабитные модули без дополнительной модернизации. Благодаря возможности установки портов 10/100 Мбит/с с высокой степенью плотности коммутаторы 3Com Switch 7700 подходят для установки в коммутационных центрах рабочих групп.

Шасси Switch 7700R с 8 разъемами предназначены для сетей, где требуется самая высокая степень избыточности. С установленной дополнительной резервной коммутационной матрицей шасси Switch 7700R обеспечивает минимальное, составляющее доли секунды, время восстановления коммутационной матрицы после отказа основной матрицы, позволяя гарантировать непрерывное функционирование сети.

Функции отказоустойчивой агрегации коммутатора 3Com Switch 7700 включают поддержку протоколов Virtual Router Redundancy Protocol (VRRP), Rapid Spanning Tree Protocol (RSTP), Spanning Tree Protocol (STP), Multiple Spanning Tree Protocol (MSTP) (Поддерживается только программным обеспечением 3Com Advanced Feature Software.) и объединения каналов, что позволяет обеспечить практически непрерывное функционирование сети. Архитектура коммутатора Switch 7700 позволяет использовать пассивную объединительную панель и дополнительные (N+1) источники питания, что также обеспечивает непрерывную работу сети.

Коммутаторы семейства 3Com Switch 7700 поддерживают протоколы маршрутизации в IP-сетях (RIP, OSPF) и протоколы многоадресной маршрутизации IGMP PIM (версии DM и SM), обеспечивая логическое сегментирование локальной сети и управление трафиком. Расширенные функции качества обслуживания (QoS) позволяют дифференцированно подходить к передаче различного трафика в зависимости от его классификации, значений поля DiffServ Code Point, типа сервиса (ToS) и класса обслуживания (CoS) IEEE 802.1p.

Механизм расширенного управления шириной полосы пропускания позволяет регулировать скорость передачи различных потоков данных, используя приоритезацию пакетов, назначение минимального и максимального пороговых значений скорости передачи и отдельных весовых коэффициентов для каждого потока.

Эти функции обеспечивают оптимальную приоритезацию очередей сетевых данных, позволяя минимизировать задержки в передаче важного трафика. Маршрутизация многоадресного трафика на аппаратном уровне, реализованная в коммутаторе Switch 7700, позволяет достичь минимальных задержек при передаче потоковых голосовых и видеоданных.

Поддержка коммутатором протокола аутентификации 802.1X RADIUS Network Login, списков контроля доступа и механизмов аутентификации при доступе к функциям управления позволяет защитить сеть от неавторизованного доступа. Шасси коммутатора допускает подключение к сетям на основе любой кабельной инфраструктуры и поддерживает комплексные средства сетевого управления, упрощающие настройку сети, а также имеет расширенные возможности сетевого мониторинга и поиска неисправностей.

Коммутационная матрица шасси коммутатора 7700 с 4 разъемами поддерживает субмодули, обеспечивающие дополнительные гигабитные соединения (благодаря наличию портов GBIC 1000BASE-T или 1000BASE-X). Эта возможность полезна, в частности, когда для создания восходящих соединений требуются гигабитные порты, а стандартные разъемы шасси могут быть заняты модулями Fast Ethernet.

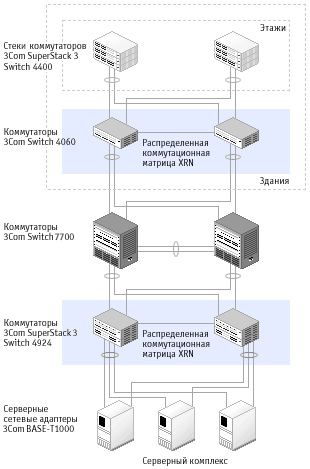

Пример конфигурации

Характеристики

  • Скорость коммутации объединительной панели: 96 Гбит/с (модель с 4 разъемами: 48 Гбит/с)
  • Максимальная ширина полосы пропускания: 240 Гбит/с (модель с 4 разъемами: 120 Гбит/с)
  • Максимальная производительность: 177 млн. пакетов в секунду (модель с 4 разъемами: 88 млн. пакетов в секунду)

Коммутация 2-го уровня

MAC-адреса

  • 32 тыс. MAC-адресов
  • 10 тыс. статических MAC-адресов
  • Задержка в модулях при пересылке данных: <10 мкс
  • Поддержка больших пакетов (Jumbo Frame) объемом 9 КБ

Виртуальные сети (VLAN)

  • 4096 виртуальных сетей (IEEE 802.1Q)
  • Протокол GVRP (GARP VLAN Registration Protocol)

Объединение каналов

Поддержка до 64 групп объединенных каналов

Автосогласование

Автосогласование скорости портов и режима дуплексности

Управление трафиком

  • Контроль потоков данных IEEE 802.3x в полнодуплексном режиме
  • Контроль потоков данных для полудуплексного режима с использованием механизма встречного давления (Back pressure — генерация сигнала обнаружения коллизии при перегрузке порта)
  • Поддержка механизма подавления лавин широковещательных пакетов в каждой виртуальной сети (VLAN)

Протоколы STP и RSTP

  • Протокол IEEE 802.1D Spanning Tree Protocol (STP)
  • Протокол IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
  • Поддержка нескольких копий STP сети в рамках протокола IEEE 802.1S Multiple Spanning Tree Protocol (MSTP) (Поддерживается только программным обеспечением 3Com Advanced Feature Software)
  • Поддержка одного экземпляра связующего дерева в рамках протокола STP
  • Механизм защиты BPDU (Bridge Protocol Data Unit)

Коммутация 3-го уровня

Маршрутизация

  • Аппаратная маршрутизация
  • 64 тыс. маршрутов
  • 64 тыс. статических маршрутов
  • 64 тыс. статических и динамических записей ARP (Address Resolution Protocol)

IP-маршрутизация

  • 64 IP-интерфейса
  • Протокол RIP (Routing Information Protocol) версий 1 и 2, поддержка механизма разделения направлений (Split Horizons)
  • Протокол OSPF (Open Shortest Path First), версии 1 и 2; 50 зон
  • Протокол BGP4 (Boarder Gateway Protocol) (Поддерживается только программным обеспечением 3Com Advanced Feature Software)
  • Протокол IS-IS (Intra-Domain Intermediate System to Intermediate System) (Поддерживается только программным обеспечением 3Com Advanced Feature Software)

Многоадресный трафик

  • Аппаратная многоадресная маршрутизация с максимально возможной скоростью среды передачи данных: 1 тыс. многоадресных маршрутов
  • Отслеживание и фильтрация IGMP-трафика (Internet Group Management Protocol) на интерфейсах уровня 2
    • Протокол IGMP версий 1 и 2
    • Протокол GMRP (GARP Multicast Registration Protocol)
    • Режим PIM-DM (Protocol Independent Multicast-Dense Mode)
    • Режим PIM-SM (Protocol Independent Multicast-Sparse Mode)

Протоколы сетевого уровня

  • Шлюз DHCP (Dynamic Host Configuration Protocol Relay)
  • Стек протокола TCP/IP
  • Протокол ARP

Отказоустойчивость

Протокол VRRP (Virtual Router Redundancy) 14 виртуальных маршрутизаторов, каждый виртуальный маршрутизатор поддерживает до 16 IP-адресов

Поддержка конвергентных решений

Очереди приоритетов

Восемь очередей приоритетов на порт

Приоритезация трафика

  • Профили QoS для потоков данных
  • Управление входящей (ingress) и исходящей (egress) очередями трафика
  • Изменение маркировки пакетов в зависимости от приоритета:
    • Автоматическая классификация трафика телефонных аппаратов NBX
    • Выборочная приоритезация
    • Поддержка битов DSCP (DiffServ Code Point)
    • Поддержка типов сервисов (ToS)
    • Поддержка классов обслуживания (CoS) IEEE 802.1p
    • Поддержка битов приоритета IP-трафика (IP precedence)
    • Локальный приоритет по: физическому порту, MAC-адресам источника и принимающего устройства, информации о виртуальной сети, типу Ethernet-сети, протоколу уровня 3, IP-адресам источника и принимающего устройства, протоколу DSCP, типам датаграмм, IP-протоколам уровня 4, IP-портам уровня 4.

Управление полосой пропускания

  • Управление полосой пропускания на основе потоков
  • Идентификация потоков данных по спискам доступа (Access Control List)
  • Минимальное и максимальное пороговые значения скорости передачи данных:
    • шаг — 64 Кбит/с;
    • 128 классов трафика на порт;
    • 512 потоков на класс.

Обработка очередей

  • Механизм Random Early Detect/Discard (RED)
  • Алгоритмы постановки в очередь
  • Алгоритм диспетчеризации Strict Priority Queuing
  • Алгоритм WRR (Weighted Round Robin), реализованный при помощи управления шириной полосы пропускания

Безопасность

Протокол Network Login

  • Аутентификация пользователей IEEE 802.1X
  • Локальная аутентификация и аутентификация на сервере RADIUS

Фильтрация пакетов

  • Аппаратная фильтрация пакетов с максимально возможной скоростью среды передачи данных
  • Поддержка до 1536 правил контроля доступа (ACL)
  • Фильтрация ACL на сетевых уровнях 2, 3 и 4 по: физическому порту, MAC-адресам источника и принимающего устройства, информации о виртуальной сети, типу Ethernet-сети, протоколу уровня 3, IP-адресам источника и принимающего устройства, протоколу DSCP, типам датаграмм, IP-протоколам уровня 4, IP-портам уровня 4.

Безопасность протоколов, поддерживаемых коммутатором (Switch Protocol Security)

Аутентификация с зашифрованной (MD5) и открытой передачей параметров авторизации в пакетах протоколов OSPF версии 2 и RIP версии 2

Управление коммутатором

  • Telnet-сеансы с аутентификацией пользователей стандарта IEEE 802.1X
  • Иерархическая структура областей управления и парольная защита интерфейса управления

Управление

Настройка и управление системой

  • Режим настройки через интерфейс командной строки (CLI)
  • Настройка через консоль управления (подключение к консольному порту)
  • Локальная/удаленная настройка по протоколу Telnet
  • Удаленная настройка через входящее модемное соединение
  • Конфигурирование системы по протоколу SNMP (версий 1, 2 и 3 (Поддерживается только программным обеспечением 3Com Advanced Feature Software))
  • Полный набор статистических данных
  • Статистика, хронология, сигналы предупреждения и события для групп RMON
  • Статистические данные о работе механизмов ACL и QoS
  • Статистические данные для IP-интерфейсов
  • Системный журнал
  • Поддержка протокола Syslog

Обслуживание системы

  • Подробная отладочная и аварийная информация
  • Иерархическая структура аварийных предупреждений
  • Генерация аварийных предупреждений
  • Фильтрация аварийных предупреждений
  • Статистическая информация
  • Поддержка команд Ping и Traceroute
  • Резервное копирование и восстановление (с использованием файла настроек)

Механизмы передачи файлов на уровне системы

  • Протокол Xmodem
  • Протокол FTP (File Transfer Protocol)
  • Протокол TFTP (Trivial File Transfer Protocol)

Графический интерфейс управления

3Com Network Administrator для ПО HP OpenView (в среде ОС Windows):

  • Поддержка значков, баз MIB и прерываний (traps) ПО HP OpenView
  • Импортирование информации об обнаруженных коммутаторах из ПО HP OpenView
  • Программа Switch Manager, обеспечивающая настройку и мониторинг коммутатора, а также импортирование/экспортирование статистических данных о производительности и работе системы
  • Доступ через интерфейс командной строки (CLI)

Информация для заказа

Начальный комплект

Начальный комплект для шасси 3Com Switch 7700 с 4 разъемами
(в комплект входят шасси, один блок питания, блок вентиляторов и коммутационная матрица)
3C16870
Начальный комплект для шасси 3Com Switch 7700 с 7 разъемами
(в комплект входят шасси, 2 блока питания, блок вентиляторов и коммутационная матрица)
3C16850
Начальный комплект для шасси 3Com Switch 7700R с 7 разъемами
(в комплект входят шасси, 2 блока питания, блок вентиляторов и коммутационная матрица)
3C16852

Модули

8-портовый модуль 1000BASE-X для коммутатора 3Com Switch 7700 (необходимы модули GBIC, которые продаются отдельно) 3C16858
8-портовый модуль 10/100/1000BASE-T для коммутатора 3Com Switch 7700 (разъемы RJ-45) 3C16859
48-портовый модуль 10/100BASE-TX для коммутатора 3Com Switch 7700 (разъемы RJ-45) 3C16860
24-портовый модуль 100BASE-FX для коммутатора 3Com Switch 7700 (разъемы MT-RJ) 3C16861
20-портовый модуль 1000BASE-X для коммутатора 3Com Switch 7700 (необходимы модули SFP, которые продаются отдельно) 3C16862
20-портовый модуль 10/100/1000BASE-T для коммутатора 3Com Switch 7700 (разъемы RJ-45) 3C16863
4-портовый субмодуль 1000BASE-T коммутационной матрицы для коммутатора 3Com Switch 7700 (разъемы RJ-45) (Только для коммутатора Switch 7700 с шасси с 4 разъемами) 3C16873
4-портовый модуль 1000BASE-X коммутационной матрицы для коммутатора 3Com Switch 7700 (необходимы модули GBIC, которые продаются отдельно) 3C16874

Программное обеспечение

ПО Advanced Feature Software для коммутатора 3Com Switch 7700 с 4 разъемами 3CR1686591S
ПО Advanced Feature Software для коммутатора 3Com Switch 7700 с 7 разъемами 3CR1686593
ПО Advanced Feature Software для коммутатора 3Com Switch 7700R с 8 разъемами 3CR1686593R

Конвертеры GBIC

Конвертер 3Com 1000BASE-SX GBIC 3CGBIC91
Конвертер 3Com 1000BASE-LX GBIC 3CGBIC92
Конвертер 3Com 1000BASE-T GBIC 3CGBIC93
Конвертер 3Com 1000BASE-LH70 (70 км) GBIC 3CGBIC97

Модули SFP

Модуль 3Com 1000BASE-SX SFP
Модуль 3Com 1000BASE-LX SFP 3CSFP92
Модуль 3Com 1000BASE-T SFP 3CSFP93
Модуль 3Com 1000BASE-LH70 (70 км) SFP 3CSFP97

Запасные компоненты

Бок питания переменного тока для коммутаторов семейства 3Com Switch 7700 3C16854
Блок вентиляторов для коммутатора 3Com Switch 7700 с 4 разъемами 3C16871
Блок вентиляторов для коммутатора 3Com Switch 7700 с 7 разъемами 3C16856
Блок вентиляторов для коммутатора 3Com Switch 7700R с 8 разъемами 3C16855
Коммутационная матрица для коммутатора 3Com Switch 7700 с шасси с 4 разъемами 3C16872
Коммутационная матрица для коммутатора 3Com Switch 7700 с шасси с 7 разъемами 3C16857
Коммутационная матрица для коммутатора 3Com Switch 7700R с шасси с 8 разъемами 3C16857R
