Интеграционный телефонный модуль AIM-VOICE-30


AIM-VOICE-30 - новый интеграционный модуль для маршрутизаторов Cisco 2600 и Cisco 3660, предоставляющий услуги цифровой обработки телефонных и факсимильных соединений. В маршрутизаторы Cisco 2610-2613, 2620, 2621, 2650 и 2651 можно установить только один AIM модуль, а в Cisco 3661 и 3662 - два таких модуля.


Маршрутизатор Cisco 2600 c AIM модулем

Один модуль AIM-VOICE-30 при использовании совместно с Voice/WAN интерфейсной картой (VWIC-MFT) поддерживает до 30 голосовых и факсимильных каналов со средней сложностью кодека. Маршрутизатор Cisco 3660 с двумя установленными AIM модулями поддерживает соответственно до 60 телефонных каналов. При этом предоставляются следующие DSP-ресурсы телефонных соединений для VoIP и VoFR: компрессия и декомпрессия голоса, определение голосовой активности, подавление эхо и полный набор протоколов сигнализации для PSTN/PBX (такие же как для потоков Т1/Е1, заводимых в маршрутизатор через модуль NM-HDV). Более того, AIM-VOICE-30 совместно с VWIC-MFT устраняют необходимость задействования DSP-ресурсов модуля NM-HDV, высвобождая тем самым сетевой слот маршрутизатора для других приложений. Установленная в маршрутизатор карта VWIC обеспечивает его подсоединение к WAN и телефонным сетям (PSTN/PBX). Одновременная обработка трафика Т1 и Е1 возможна при использовании отдельных карт VWIC для ввода цифровых потоков. Для поддержки AIM модуля в маршрутизаторе Cisco 3660 должен быть установлен MIX модуль (например MIX-3660-64).

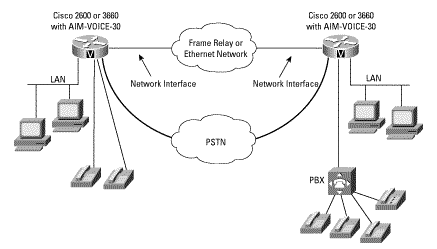

Сетевое решение с использованием AIM-VOICE-30



Совместное применение AIM-VOICE-30 с любым ATM (Asynchronous Transfer Mode) модулем обеспечивает поддержку VoATM (AAL2 и AAL5), существенно снижая при этом нагрузку на центральный процессор маршрутизатора по сравнению с использованием программных средств AAL2 и AAL5.

Основные функциональные характеристики AIM-VOICE-30:

  • Количество каналов голос/факс - 30
  • Интеграция с SNMP, Cisco Voice Manager CVM и CiscoView
  • VoIP, VoFR, VoATM
  • Голос поверх AAL5 (VoAAL5): поддержка коммутации голоса Cisco AAL5, VoIP поверх ATM, сигнализация T-CCS (Transparent Common Channel Signaling)
  • Голос поверх AAL2 (VoAAL2): некоммутируемый транкинг VoAAL2, PVC, компрессия голоса с AAL2 для мультиплексирования подъячеек на нескольких вызовах, T-CCS
  • DSP-ресурсы для кодеков средней сложности: G.711 (u-law и a-law), G.729a, G.729ab, G.726r16, G.726r24, G.726r32
  • Т1/Е1 сигнализация: CAS (channel associated signaling), PRI (Primary Rate Interface) для сети и пользователя, QSIG, T1 FGD, E1 R2
  • Поддержка 4-х IMA групп (для Cisco 2600 с одним AIM модулем, для Cisco 3660 - с одним или двумя модулями)



Аппаратно-программные требования: 64 MB DRAM, 16 MB Flash, Cisco IOS не ниже 12.2(2)XB/12.2.7Т.
