  Базовое руководство по подключению сетевых камер к локальной сети и получение доступа к ним посредством сети Интернет

Как подключить сетевую камеру Axis к локальной сети

Сценарий. У вас есть небольшой офис и вы желаете установить сетевую камеру Axis, направленную, например, на вход в помещение, чтобы обеспечить возможность наблюдения за входом с вашего компьютера, но не через Интернет.

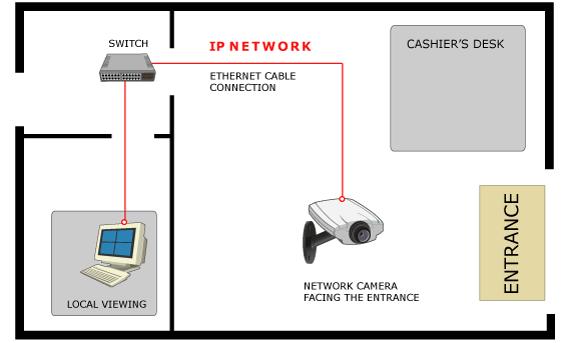

Небольшой офис или магазин

Ниже приведена самая простая система, включающая в себя следующие компоненты: компьютер, коммутатор, сетевая камера и кабельные соединения для Ethernet.

Шаг 1. Определите задачи системы сетевого видеонаблюдения

  • Вам требуется камера для использования в помещении или в помещении и под открытым небом?
  • Вам требуется камера с фиксированным углом и фокусом или с дистанционным управлением панорамированием, наклоном и зумом?
  • Требуются ли вам такие дополнительные функции как детектор движения, подача сигнала тревоги, Power-over-Ethernet, аудиоподдержка?
  • Вы хотите лишь просматривать изображение или также осуществлять его запись? Определите, какое программное обеспечение вам требуется для осуществления записи.
  • Требуется ли защитный кожух для камеры?
  • Определите, сколько камер вам потребуется, чтобы обеспечить обзор охраняемой площади.

Шаг 2. Требования к системе

  • Если в здании еще не установлено локальной сети, т. е. вы не можете просто включить камеру в разъем подключения к компьютерной сети, вам потребуется следующее оборудование:

               - коммутатор, который будет работать как центральный соединительный узел между вашей сетевой камерой и компьютером;
               - как минимум два кабеля для Ethernet: один для подключения камеры к коммутатору, а другой для соединения коммутатора и ПК.

Шаг 3. Установка

  • Подключите все устройства к электропитанию, затем соедините их между собой через коммутатор.

Шаг 4. Присвойте сетевой камере IP-адрес

  • IP-адрес необходим вашей сетевой камере, чтобы вы могли получить к ней доступ с компьютера с помощью веб-браузера. Вы можете выбрать между автоматическим и статическим IP-адресом. Рекомендуется использовать статический IP-адрес, который не будет меняться при каждой загрузке системы.
  • В данном простом сценарии компания Axis рекомендует два метода установки IP-адреса для сетевой камеры. Можно использовать программное обеспечение AXIS IP Utility, которое поставляется вместе с устройствами или может быть загружено с сайта www.axis.com. Также можно использовать метод ARP/Ping. Следуйте инструкции по установке сетевой камеры.

Шаг 5. Окончание установки сетевой камеры

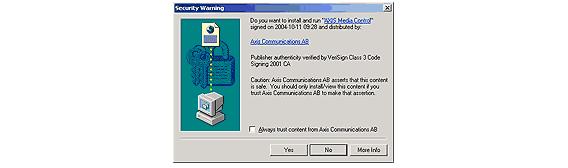

  • После назначения камере IP-адреса откройте веб-браузер и введите IP-адрес сетевой камеры. В первый раз пользователям веб-браузера Internet Explorer будет автоматически задан вопрос, не желают ли они загрузить программу Axis Media Control (Active-X). Данная программа необходима для просмотра видео с камер или видеосерверов Axis в режиме реального времени. Она также обеспечивает управление видеопотоками в форматах MPEG-2 и MPEG-4, аудиоподдержкой, детектором движения, панорамированием, наклоном и зумом на странице с отображением видео в реальном времени для сетевых видеоустройств, поддерживающих данные функции. (Другие веб-браузеры могут иметь встроенную поддержку для потокового видео, не требующую компонентов Active-X.)

Для того чтобы установить программное приложение Axis Media Control (Active-X), нажмите на кнопку «Да».

  • После этого появится «начальная страница» камеры, показывающая видеоизображение, передаваемое камерой в режиме реального времени, и гиперссылки, позволяющие изменить установки камеры: разрешение изображения, сетевые установки и установки уведомления по электронной почте.

Как получить доступ к сетевой камере Axis через Интернет

Сценарий. Когда доступ к сетевой камере Axis с локального компьютера установлен, необходимо получить доступ к ней из любого места посредством сети Интернет. Например, будучи владельцем магазина или офиса, вы желаете иметь возможность наблюдать за происходящим из своего дома, вместо того, чтобы постоянно находится на объекте.

Шаг 1. Требования к системе

  • Сценарий A)
    Если здание (где устанавливается камера) уже имеет кабельное соединение Ethernet с Интернет-провайдером (ISP), просто зарегистрируйте учетную запись, подключите сетевую камеру к коммутатору, который, в свою очередь, подключен к разъему сети, и вы получите динамически присваиваемый публичный IP-адрес для сетевой камеры. Следуйте инструкциям по установке сетевой камеры. Служба AXIS Internet Dynamic DNS Service или программа AXIS IP Utility помогут идентифицировать IP-адрес камеры.

    Поскольку присваиваемые IP-адреса могут изменятся провайдером (из-за ограниченного количества IP-адресов, распределяемых между клиентами), выясните, каким образом можно получить постоянный IP-адрес, чтобы обеспечить постоянную возможность доступа к камере. См. Шаг 4 ниже.

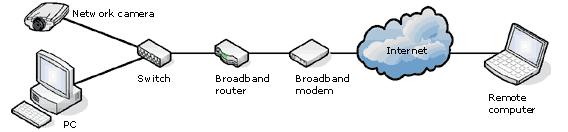

  • Сценарий B)
    Если здание не имеет доступа к Ethernet, могут потребоваться следующие устройства:

    - широкополосный модем для подключения к асимметричной цифровой абонентской линии ADSL;

    - широкополосный маршрутизатор с функциями преобразования сетевых адресов, сетевого шлюза, широкополосного контроллера-коммутатора или брандмауэра;

    (Широкополосный маршрутизатор позволяет обеспечить соединение небольшой локальной сети с сетью Интернет. Он также может выполнять функцию интерфейса между Интернет-провайдером и частной локальной сетью.)

    - коммутатор (который позволяет различным устройствам в сети осуществлять прямой обмен данными и иметь собственные уникальные IP-адреса);

    ПРИМЕЧАНИЕ. Большинство широкополосных маршрутизаторов имеют встроенный коммутатор, поэтому отдельное устройство не требуется.


    - сетевая камера;
    - локальный ПК;
    - удаленный ПК для дистанционного просмотра.

Шаг 2. Присваивание камере IP-адреса

  • Поскольку широкополосный маршрутизатор, как правило, присваивает автоматические IP-адреса устройствам, подключенным к локальной сети, эти адреса могут меняться. Для сетевой камеры рекомендуется использовать постоянный IP-адрес. Для того чтобы присвоить постоянный IP-адрес, узнайте диапазон IP-адресов присваиваемых маршрутизатором, например, от 192.168.0.2 до 192.168.0.35. Если использовать IP-адрес вне данного диапазона, например 192.168.0.100 в качестве постоянного IP-адреса для камеры, вероятность возникновения конфликтов с другими адресами, присваиваемыми автоматически, чрезвычайно мала.
  • Как указанно в руководстве к камере, присваивание IP-адреса для камеры может быть выполнено тремя способами. После назначения IP-адреса установите параметры подсети, межсетевого интерфейса (данная информация может быть получена от маршрутизатора) и сконфигурируйте желаемые установки камеры. Установите пароль и проверку подлинности пользователя для обеспечения безопасного доступа к камере.

Шаг 3. Переадресация портов

  • Широкополосный маршрутизатор, как отмечалось выше, выполняет функцию интерфейса между Интернет-провайдером (открытая зона) и локальной сетью (частная зона). Маршрутизатор получает открытый IP-адрес от Интернет-провайдера и распределяет локальные IP-адреса для устройств локальной сети.
  • Для того чтобы получить доступ к сетевой камере, подключенной к локальной сети, следует определить открытый IP-адрес маршрутизатора (см. инструкцию к маршрутизатору) и сконфигурировать его таким образом, чтобы открытый IP-адрес напрямую направлял к постоянному локальному IP-адресу сетевой камеры. Данный процесс называется переадресацией портов, т. е. когда вы набираете открытый IP-адрес с любого удаленного компьютера, Интернет-браузер находит маршрутизатор, который автоматически направляет ваш запрос на IP-адрес, присвоенный сетевой камере. См. иллюстрацию ниже.

  • Запустите веб-браузер и войдите на встроенные страницы вашего маршрутизатора. Войдите на страницы конфигурирования маршрутизатора.
  • Найдите пункт меню Port Forwarding («Переадресация портов») (или подобный) с таблицей, как показано ниже.
Service name («Имя службы») Start port («Исходный порт») End port («Конечный порт») Server IP Address («IP-адрес сервера»)
FTP 21 21 Not configured (Не сконфигурирован)
HTTP (Web) 80 80 Not configured (Не сконфигурирован)
      Not configured (Не сконфигурирован)
  • Так как камера осуществляет пересылку видеопотока по HTTP, следует сконфигурировать службу HTTP следующим образом.
Service name («Имя службы») Start port («Исходный порт») End port («Конечный порт») Server IP Address («IP-адрес сервера»)
FTP 21 21 Not configured (Не сконфигурирован)
HTTP (Web) 80 80 192.168.0.100
Unofficial port (Неофициальный порт) 80xx 80xx 192.168.0.10x
  • Сохраните конфигурацию маршрутизатора и закройте страницы конфигурации. Процесс конфигурации завершен. Любой запрос, поступающий на внешний IP-адрес порта 80, автоматически перенаправляется на IP-адрес камеры: 192.168.0.100.
  • Если необходимо получить доступ к нескольким камерам посредством сети Интернет, следует использовать неофициальные порты маршрутизатора (80xx) и связать их с IP-адресами сетевых камер.

Шаг 4. Что делать, если ваш провайдер часто меняет открытый IP-адрес

  • Создайте учетную запись в службе доменных имен (DNS) и зарегистрируйте доменное имя и ваш открытый IP-адрес. Доменное имя (например, www.axis.com) — это удобное, легко запоминаемое имя, которое можно присвоить сетевому устройству и которое впоследствии будет выполнять функцию IP-адреса. В случае изменения IP-адреса маршрутизатора, он автоматически оповести службу доменных имен (DNS), которая соответствующим образом обновит адрес, позволяя получать доступ к вашей сетевой камере используя доменное имя. (Другими словами, служба доменных имен (DNS) позволяет привязать постоянно меняющийся IP-адрес к неизменяемому имени хоста, что обеспечивает возможность доступа к компьютерам или сетевым камерам посредством сети Интернет.)
  • Большинство широкополосных маршрутизаторов имеют встроенную функцию поддержки служб доменных имен (DNS), например, www.dyndns.org
  • Другой альтернативой является покупка постоянного открытого IP-адреса у вашего провайдера (как правило, за дополнительную плату).

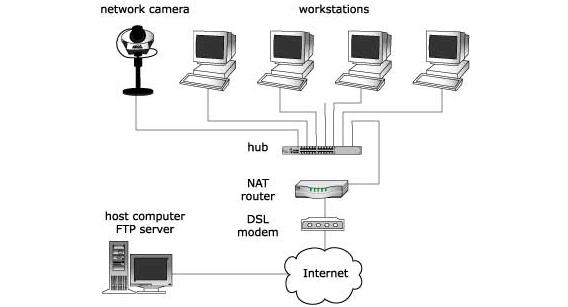

Как опубликовать видео на веб-сайте

С помощью сетевых камер Axis можно разместить изображения на веб-сайте без значительных затрат времени. К сетевой камере прилагается все необходимое для этого программное обеспечение, необходимо только произвести его установку, а затем запустить его. Для того чтобы разместить веб-сайт и видеоизображение, необходим сервер. Для размещения веб-сайта можно как локальный компьютер, так и мощности вашего Интернет-провайдера. Сетевая камера будет регулярно связываться с хост-компьютером и обновлять изображение на сайте.

Порядок действий

  1. Установите сетевую камеру в компьютерной сети.
  2. С помощью мастера установки камеры создайте программу для постоянной загрузки изображений на хост-компьютер по протоколу FTP.
  3. Создайте HTML-страницу с изображениями в формате JPEG, передаваемыми сетевой камерой.
  4. Загрузите данную станицу на хост-компьютер.

Примечание. Многие компании предлагают услуги бесплатного веб-хостинга. Однако в подобных случаях, как правило, предлагается ограниченный объем памяти и добавляются рекламные баннеры.

Как создать полностью цифровую систему видеонаблюдения, расположенную в нескольких помещениях

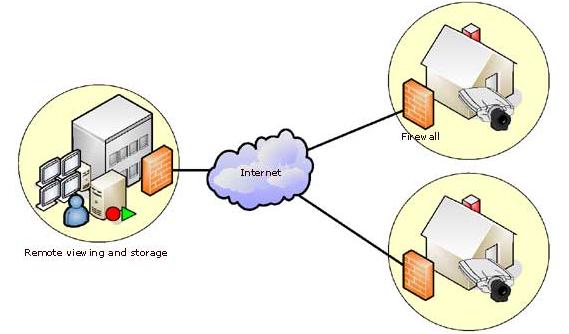

Сценарий. Вы имеете несколько офисов или магазинов и желаете установить сетевые камеры Axis в нескольких местах, обеспечив при этом возможность наблюдения практически из любой точки. Вам потребуется брандмауэр, сервер для видеоприложений и частная виртуальная сеть (VPN).

На иллюстрации выше видеопотоки из двух различных мест посылаются по сети Интернет и сохраняются на компьютере, установленном в удаленном здании. (Видео также может хранится на хост-компьютере, на сервере Интернет-провайдера.) Хранение материалов в удаленных местах исключает вероятность того, что вторгшиеся лица могут уничтожить улики.

Передача видеоизображения на хост-компьютер может автоматически начаться после регистрации событий. Хост-компьютер может сам инициировать передачу изображения от сетевых камер. В качестве хост-компьютера может выступать обычный компьютер, на котором установлена операционная система Windows и специальное программное обеспечение. Такая программа может воспроизводить как видеоизображение в режиме реального времени, так и уже записанное видеоизображение. При достижении записанными данными определенного срока, например, две недели, они могут быть автоматически удалены.

Как перейти от аналоговой системы к цифровым сетевым решениям

Вы уже сделали значительные финансовые вложения в аналоговую систему видеонаблюдения и до тех пор, пока установленная система выполняет свои функции, вы не видите смысла переходить на цифровые технологии? Решения для сетевого видеонаблюдения позволяют интегрировать уже имеющиеся аналоговые системы с устройствами, обеспечивающими все преимущества самых современных IP-технологий.

Таким образом, вместо того чтобы начинать установку с нуля, вы можете комбинировать аналоговую видеосистему с системой сетевого видеонаблюдения, что позволит получить доступ ко всем преимуществам сетевых видеотехнологий:

  • удаленный доступ;
  • экономичность;
  • гибкость;
  • расширяемость;
  • возможность интегрирования и расширения в будущем;
  • непревзойденное качество изображения.

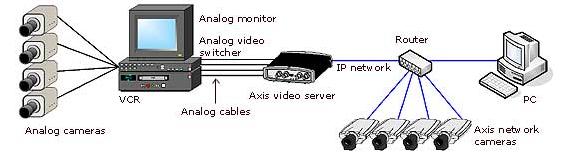

На приведенной выше иллюстрации аналоговые камеры подключены к аналоговому видеокоммутатору, который подключен к аналоговому монитору, видеомагнитофону и видеосерверу Axis. Видеосервер Axis производит конвертирование аналоговых видеосигналов в цифровые, которые затем можно передать по IP-сети (или на маршрутизатор, подключенный к цифровым сетевым камерам), вследствие чего любой пользователь, имеющий соответствующие права доступа, может просматривать видео как с аналогового, так и с цифрового источника с любого удаленного компьютера.

Не существует слишком маленькой или слишком «аналоговой» системы, которая не могла бы получить преимущество от внедрения цифровых технологий.
