IES-1000 EE

Модульный ADSL/SHDSL-коммутатор

IES-1000 – это модульный ADSL/SHDSL-коммутатор с сетевым Ethernet-интерфейсом. Коммутатор IES-1000 размещается на стороне провайдера ADSL/SHDSL-услуг и служит для агрегации и коммутации абонентского ADSL/SHDSL-трафика.

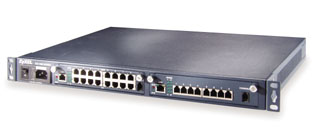

Монтируемое в стойку 19-дюймовое шасси IES-1000 высотой 1U содержит встроенный источник питания и блок вентиляторов, имеет два слота для установки сетевых модулей, допуская их “горячую” замену. Каждый сетевой модуль содержит восемь ADSL или SHDSL-портов. ADSL-модуль имеет встроенные частотные делители (сплиттеры). Передача SHDSL-трафика поверх телефонии стандартом не предусмотрена, поэтому SHDSL модуль не имеет встроенных частотных делителей (сплиттеров). На каждом модуле имеется интерфейс Ethernet 10/100Base-T для подключения к сети оператора и консольный порт RS-232 для начальных установок.

По существу, сетевой модуль представляет собой функционально законченный управляемый коммутатор второго уровня, осуществляющий коммутацию Ethernet-пакетов между ADSL/SHDSL-портами и сетевым Ethernet-интерфейсом. В комплекте с абонентскими ADSL/SHDSL-модемами IES-1000 можно представить как распределенный Ethernet-коммутатор – удлинитель Ethernet-сети.

Коммутатор IES-1000 просто интегрируется в корпоративную локальную сеть или магистральную сеть передачи данных провайдера через Ethernet-интерфейс. IES-1000 поддерживает построение виртуальных сетей (VLAN) как на уровне ADSL/SHDSL-портов с фильтрацией по MAC-адресам, так и с использованием протокола 802.1Q, относящегося к типу Tag-based VLAN и позволяющего маркировать уникальными метками Ethernet-пакеты, поступающие с каждого из ADSL/SHDSL- портов. В этом режиме в локальную сеть Интернет-провайдера через Ethernet-порт IES-1000 поступают данные, принадлежность которых определенному пользователю можно легко установить по уникальной метке в Ethernet-пакете. Благодаря этому появляется возможность формировать правила предоставления услуг и осуществлять их тарификацию на пограничном маршрутизаторе более высокого уровня.

К дополнительным преимуществам IES-1000 можно отнести дистанционное обновление ПО и возможность удаленного управления и диагностики по Telnet и SNMP. Кроме того, в одной стойке могут мирно соседствовать ADSL- и ADSL/SHDSL-концентраторы AES-100 и IES-1000, имеющие общую операционную систему, одинаковый сетевой интерфейс – 10/100Base-T Ethernet и, как следствие, общий язык управления.

Основные преимущества


  • Простота интеграции в сетевую инфраструктуру оператора через Ethernet-интерфейс, что значительно уменьшает инвестиции в предоставление услуг ADSL/SHDSL-доступа;
  • Возможность начать внедрение SHDSL с отдельных модемов, включенных по схеме точка-точка, позволяет снизить стартовые инвестиции. Затем, с покупкой коммутатора IES-1000, оператор может фактически удвоить, с четырех до восьми (в минимальной конфигурации), число абонентских линий;
  • Высокая плотность ADSL/SHDSL-портов: в одном 19-дюймовом корпусе высотой 1 юнит может быть размещено 8 или 16 ADSL/SHDSL-портов;
  • Поддержка VLAN стандарта 802.1Q позволяет терминировать потоки данных, приходящие от различных клиентов на пограничном маршрутизаторе, находящемся за Ethernet-портом IES-1000, в локальной сети провайдера. На этом же универсальном устройстве можно подсчитывать трафик клиентов, приходящий с одного или нескольких IES-1000 или других коммутаторов доступа, что проще, чем подсчитывать трафик на каждом из коммутаторов в отдельности;
  • Использование стандарта 802.1Q увеличивает уровень безопасности в сети. Администратор в любой момент может определить, кому из пользователей принадлежат те или иные данные, передаваемые через локальную сеть провайдера, и при необходимости изолировать их от других данных или блокировать;


  • Поддержка VLAN на уровне ADSL/SHDSL-портов позволяет разделить трафик ADSL/SHDSL-абонентов и сделать их невидимыми друг для друга или, наоборот, объединять их в группы пользователей;
  • Встроенные средства позволяют дистанционно диагностировать состояние каждой из ADSL/SHDSL-линий и оперативно определять ее характеристики: затухание, запас по мощности, скорость передачи, число ошибок и т.д.;
  • Возможность задания фиксированной скорости или автоматической ее подстройки;
  • Поддержка механизмов качества обслуживания QoS средствами протокола 802.1p;
  • Поддержка мультикастовых протоколов позволяет снизить нагрузку на сеть при трансляции мультимедийного и видеотрафика;
  • Возможность автономного ведения журнала событий (log-файла) с занесением в него информации о сбоях, аварийных ситуациях и скоростях передачи данных по каждому из портов, соотношению сигнал/шум и запасу по мощности, температуре устройства, telnet- и ftp-сессиях и ошибочных попытках авторизации;
  • Соответствие ADSL/SHDSL-стандартам обеспечивает работу с сертифицированным абонентским оборудованием других производителей;
  • Встроенная операционная система с развитым командным языком и средствами диагностики и управления позволяет обеспечить единый прозрачный интерфейс к ADSL, SHDSL -оборудованию;
  • Дистанционное управление по протоколам SNMP, Telnet;
  • Возможность дистанционного обновления встроенного программного обеспечения.

Рекомендуется к применению

  • Провайдерам, предоставляющим доступ в Интернет по выделенным линиям и желающим увеличить скорость подключения абонентов, обеспечив симметричный доступ, сохранив максимальную радиочастотную совместимость с имеющимися ADSL-инсталляциями на уровне кабельной инфраструктуры;
  • Региональным телефонным компаниям и ведомственным АТС, присматривающимся к технологиям скоростного доступа или неудовлетворенных несовместимостью и производительностью SDSL-решений;
  • Операторам городских сетей Ethernet, нуждающимся в “удлинителях” Ethernet;
  • Территориально ограниченным компаниям (складские комплексы, аэропорты, заводы, сети супермаркетов и т.д.), планирующим объединение разнесенных подразделений в единую сеть, как “удлинитель” Ethernet;
  • Дилерам и системным интеграторам Cisco Systems, внедряющим оборудование LRE (Long Reach Ethernet) и сталкивающимся с недостаточной производительностью этой технологии на больших дистанциях как взаимодополняющее решение. Общность сетевых интерфейсов, поддержка стандарта 802.1Q и возможность удаленного управления позволят легко интегрировать IES-1000 в сложившуюся сетевую инфраструктуру;
  • Когда требуется быстро и недорого объединить в локальную сеть несколько удаленных офисов или подразделений, один из которых расположен в непосредственной близости от телефонной станции или между ними проложена телефонная проводка или витая пара. В этом случае один из портов коммутатора IES-1000 может использоваться для подключения к сети Интернет-провайдера;
  • Когда не хватает существующих телефонных линий – в комплекте с решениями IP-телефонии;
  • Когда не устраивает скорость существующего выделенного соединения.

Скорость связи в зависимости от расстояния при сечении провода 0,4 мм для SHDSL-модуля:

Скорость

Расстояние

2,32 Мбит/с 3,1 км
2,064 Мбит/с 3,2 км
1,552 Мбит/с 4,0 км
1,168 Мбит/с 4,3 км
1,040 Мбит/с 4,5 км
784 Кбит/с 5,1 км
528 Кбит/с 5,4 км
400 Кбит/с 5,9 км
272 Кбит/с 6,2 км
208 Кбит/с 6,7 км
144 Кбит/с 7,6 км

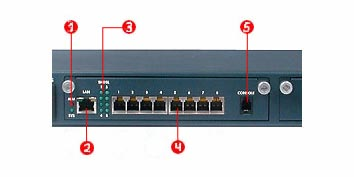

SHDSL-модуль IES8SHDSL



  1. Индикатор тревоги
  2. Локальная сеть Ethernet 10/100Base-T
  3. Индикаторы статуса порта
  4. SHDSL-порт
  5. Консольный порт RS-232


Спецификация

Аппаратная база

  • Исполнение cтоечное 19", 2 модуля
  • 8/16 линий SHDSL
  • Порт Ethernet 10/100Base-T
  • Энергонезависимая память (Flash ROM)

Протоколы связи

  • G.shdsl
  • Режим Сервер
  • LLC и VC Based мультиплексирование
  • RFC 1483 (Множественные протоколы по AAL5)

Сетевые протоколы

  • Режим моста IEEE 802.1d
  • VLAN на базе SHDSL портов
  • VLAN 802.1q на Ethernet-интерфейсе

Администрирование и безопасность

  • Системная консоль
  • Управление через Telnet
  • Администрирование по SNMP

Другие функции

  • Модернизация микропрограммы по FTP/TFTP

Физические параметры

  • Размер: 440 x 320 x 44.45 мм

Электрические параметры

  • Переменное напряжение 100 - 240 В
  • Частота 50 - 60 Гц

Допустимые параметры окружающей среды:

  • Рабочий диапазон температур 0 - 50 °С
  • Влажность 5 - 95 %
