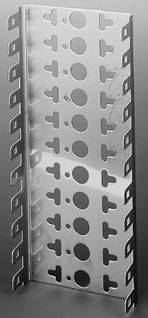

 Монтажный
хомут 2/10 и 2/8
Монтажные хомуты LSA-PLUS
выполняются из П-образно согнутой
листовой нержавеющей стали. Благодаря
этому у них обеспечиваются прекрасная
стабильность и абсолютная
коррозионная стойкость. Монтажные
хомуты в вариантах различной глубины и
различной eмкости - на установку от 1 до
50 плинтов LSA-PLUS.
Мы рекомендуем ориентироваться при
выборе глубины монтажного хомута на
следующие данные:
Монтажный хомут на емкость до 70 пар -
глубина 12.
Монтажный хомут на емкость до 100 пар -
глубина 22.
Монтажный хомут на емкость до 200 пар -
глубина 30.
Монтажный хомут на емкость более 200 пар
- глубина от 50 до 80.
Мы рекомендуем
ориентироваться при выборе размера
растра монтажного хомута на следующие
данные:
Растр 25,0 мм при односторонней подводке
кроссировки.
Растр 22,5 мм при двусторонней подводке
кроссировки.
Растр 27,5 мм при односторонней подводке
кроссировки с увеличенной толщиной
изоляции.
Мы рекомендуем
ориентироваться при выборе типа
перфорации монтажного хомута на
следующие данные:
Перфорация "1". При подводке
кабелей или пучков проводов с тыльной
стороны по центру, для специальных
целей, с креплением монтажных
адаптеров к стене, или для боксов типа
KRONECTION-I, II, III и типа KRONECTION A100.
Перфорация "2". При подводке
кабелей или пучков проводов с тыльной
стороны справа, для универсального
применения при асимметричном
креплении монтажных хомутов (например,
шкафы: KSL, KWL или каркасы KWGL).
Монтажный хомут с размером
растра 22,5 мм и 25 мм
| Код |
Наименование |
| 6050 |
|
Монтажный хомут 2/10,
для плинтов на 10 пар, с размером
растра 22,5 мм (ширина 104,5 мм) |
| 6442 |
|
Монтажный хомут 2/10,
для плинтов на 10 пар, с размером
растра 25,0 мм (ширина 104,5 мм) |
| 6054 |
|
Монтажный хомут 2/8,
для плинтов на 8 пар, с размером
растра 22,5 мм (ширина 84,5 мм) |
| 6441 |
|
Монтажный хомут 2/8,
для плинтов на 8 пар, с размером
растра 25,0 мм (ширина 84,5 мм) |
| |
3 |
|
|
| |
1 |
|
Перфорация "1" (подвод
кабелей или пучков проводов с
тыльной стороны по центру) |
| 2 |
|
Перфорация "2" (подвод
кабелей или пучков проводов с
тыльной стороны справа) |
| |
12- |
|
Глубина кабельного
отсека: 12 мм |
| 22- |
|
Глубина кабельного
отсека: 22 мм |
| 30- |
|
Глубина кабельного
отсека: 30 мм |
| 50- |
|
Глубина кабельного
отсека: 50 мм |
| 70- |
|
Глубина кабельного
отсека: 70 мм |
| 80- |
|
Глубина кабельного
отсека: 80 мм |
|
1...50 |
= количество
устанавливаемых плинтов |
Монтажный хомут с размером растра 27,5
мм
| Код |
Наименование |
| 6569
2 054- |
|
Монтажный хомут 2/10,
для плинтов на 10 пар, с размером
растра 27,5 мм (ширина 104,5 мм),
перфорация "2" |
|
11 |
Глубина кабельного
отсека: 22 мм, на 4 плинта (без
продольных отверстий) |
|
12 |
Глубина кабельного
отсека: 22 мм, на 6 плинтов (без
продольных отверстий) |
|
13 |
Глубина кабельного
отсека: 22 мм, на 11 плинтов |
|
14 |
Глубина кабельного
отсека: 22 мм, на 12 плинтов |
|
15 |
Глубина кабельного
отсека: 22 мм, на 13 плинтов |
|
19 |
Глубина кабельного
отсека: 50 мм, на 6 плинтов (без
продольных отверстий) |
|
20 |
Глубина кабельного
отсека: 50 мм, на 9 плинтов |
|
21 |
Глубина кабельного
отсека: 50 мм, на 13 плинтов |
|
25 |
Глубина кабельного
отсека: 50 мм, на 33 плинта |
|
26 |
Глубина кабельного
отсека: 50 мм, на 36 плинтов |
|
