>> Концентраторы серии FastHub 300

Концентраторы серии Cisco FastHub 300, оснащенные портами 100BaseT, сочетают в себе все достоинства наращиваемых в стек концентраторов и несравненную гибкость конфигурирования, встроенные средства ПО Cisco IOS и доступность по цене. Эти модульные повторители класса II обеспечивают производительность в 10 раз более высокую, чем концентраторы 10BaseT, и предлагают большой выбор модулей, обеспечивающих экономически эффективные мостовые соединения 10BaseT—100BaseT, интегрированные средства управления и расширения портов.

Концентраторы серии FastHub 300 представляют собой идеальную высокопроизводительную альтернативу концентраторам 10BaseT и предлагают при доступной цене пропускную способность 100 Мбит/с для рабочих групп и групп серверов. Модель FastHub 316T оснащена 16 портами 100BaseTX для подключения рабочих станций и серверов при помощи недорогой проводки UTP. Концентратор FastHub 316C имеет 15 портов 100BaseTX и один порт 100BaseFX для подключения к волоконно-оптической магистрали Fast Ethernet.

Обе модели концентратора можно легко превратить в устройство с 32 портами, установив в слот расширения модуль с 16 портами 100BaseTX. Этот модуль "горячей" замены позволяет добавлять пользователей, не выключая сеть и не прерывая работу пользователей. Четыре концентратора серии FastHub 300 в полной конфигурации можно соединить друг с другом кабелем расширения и получить один логический повторитель со 128 портами. Больше того, уникальная конструкция этого концентратора Class II позволяет соединить два таких 128-портовых стека в один домен коллизий. Можно также разнести концентраторы и стеки концентраторов и подключить их в разные технологические шкафы, при этом не понадобится промежуточный коммутатор, мост или маршрутизатор.

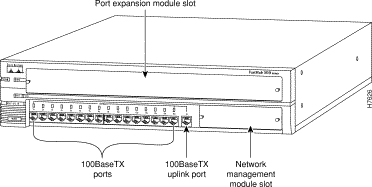

Концентратор модели FastHub 316Т, вид спереди

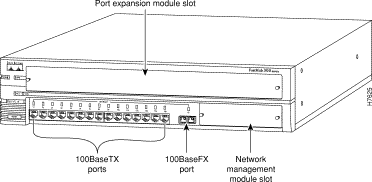

Концентратор модели FastHub 316C, вид спереди


Каждый концентратор FastHub также имеет второй слот расширения для заменяемого в "горячем" режиме модуля управления мостовым соединением (BMM — bridge management module) или модуля сетевого управления (NMM — network management module). Модуль BMM обеспечивает подключения к сетям 10BaseT, увеличенные расстояния кабельной проводки в сетях 100BaseT и интегрированные средства управления. Модуль NMM позволяет управлять конкретным портом, всем концентратором и стеком концентраторов.

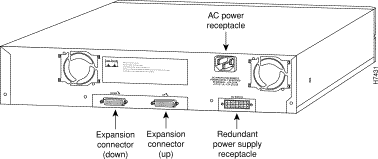

Концентратор серии FastHub 300, вид сзади

Одного модуля NMM или BMM вполне достаточно для управления всем стеком концентраторов серии FastHub 300. Оба модуля обеспечивают управление на основе RMON и по протоколам SNMP и Telnet. Для всестороннего управления и облегчения поиска и устранения неполадок допускается подключение консоли управления по служебному каналу. Многочисленные светодиоды, обеспечивающие индикацию в нескольких режимах, отображают состояние каждого порта и общую нагрузку трафика.

Варианты применения

Подключение традиционных концентраторов 10BaseT к сетям 100BaseT
Повторитель FastHub 300 можно использовать для построения высокопроизводительной сети и сохранения средств, затраченных на оборудование технологии 10BaseT. Базовая конфигурация FastHub 300 с модулем расширения поддерживает до 32 пользователей и серверов 100BaseT.
Функции моста 10BaseT—100BaseT модуля BMM позволяют подключаться к традиционным концентраторам 10BaseT и устанавливать прямые соединения концентратора с коммутатором или маршрутизатором, работающим по технологии 100BaseT.

Соединения повторителей серии FastHub 300, расположенных далеко друг от друга
С помощью концентраторов FastHub 300 можно построить сеть с пропускной способностью 100 Мбит/с, в которой далеко расположенные друг от друга рабочие группы и группы серверов будут обмениваться данными с высокой скоростью. Два концентратора FastHub (или стека FastHub), оснащенные модулями BMM, можно использовать для соединения рабочих групп и серверов, работающих по технологии 100BaseT, когда технологические шкафы разнесены на расстояние, превышающее допустимое для повторителей Class II.

Подключение повторителей серии FastHub 300 к магистрали
С помощью концентраторов FastHub 300 или их стеков удаленные рабочие группы и группы серверов получают возможность подключаться к магистрали кампуса. Концентраторы FastHub 300 или их стеки, оснащенные модулями BMM и портами 100BaseFX, могут размещаться от магистрали корпоративной сети на расстоянии до 2 км.

Спецификации

Работа со скоростью 100 Мбит/с
  • Пиковая и совокупная пропускная способность 100 Мбит/с позволяет передавать с высокой скоростью данные от рабочих групп, групп серверов и всей сети в небольших и средних компаниях
  • Совместимость со стандартом IEEE 802.3u гарантирует взаимодействие с другими продуктами технологии 100BaseT
  • Высокая степень интеграции специализированной интегральной схемы (ASIC) обеспечивает исключительные производительность и надежность
Гибкость конфигурирования/ масштабирование
  • Два базовых варианта конфигурации с 16 портами обеспечивают гибкость использования среды передачи:
    • 16 портов 100BaseTX (FastHub 316T)
    • 15 портов 100BaseTX и один порт 100BaseFX (FastHub 316C)
  • Два слота расширения позволяют в одном концентраторе добавлять пользователей, управлять и создавать мостовые соединения 10BaseT-100BaseT. Никакой другой производитель не предлагает такой удобной, экономически эффективной конфигурации.
  • В стек можно объединить до четырех концентраторов FastHub в полной конфигурации и получить в результате один логический повторитель на 128 портов
  • Конструкция повторителя стандарта 100BaseT Class II позволяет:
    • Соединять друг с другом два стека концентраторов FastHub, чтобы получить один домен коллизий, число разделяемых портов в котором может достигать 254
    • Разместить два концентратора или стека концентраторов в разных технологических шкафах и подключать их напрямую друг к другу
  • Функция "горячей" замены позволяет, не отключая питание, добавлять и исключать не только пользователей в концентраторе, но и концентраторы FastHub в стеке
  • Три модуля обеспечивают превосходную гибкость:
  • Модуль Bridge Management Module (BMM) концентратора FastHub 300 обеспечивает возможность подключения к сетям 10BaseT, увеличение допустимой протяженности кабельной проводки и интегрированное управление.
  • Один порт 10BaseT, используемый для мостовых соединений, позволяет осуществлять мостовые соединения 100BaseT-10BaseT, обеспечивая гибкость сетевой конфигурации и защиту средств, вложенных в оборудование 10BaseT.
  • Один порт 100BaseT, 100BaseTX или 100BaseFX, используемый для мостовых соединений, обеспечивает выделенное полнодуплексное подключение к локальным сетям со скоростью 100 Мбит/с, при этом увеличивается допустимая протяженность кабельной проводки
  • Функция автоматического согласования определяет режим передачи (полудуплекс или полный дуплекс) и скорость работы подключенного устройства, а затем автоматически конфигурирует порт без вмешательства администратора.
  • Поддержка протокола Spanning Tree обеспечивает избыточность между портами 10BaseT и 100BaseT на случай отказа основного соединения.
  • Контроль лавинообразного широковещания на уровне каждого порта не позволит неисправной конечной станции "затопить" всю систему и ухудшить ее производительность.
  • Модуль сетевого управления (NMM) используется для всестороннего управления на уровне каждого порта, всего концентратора и стека концентраторов, а также для упрощенной локализации неполадок
  • 16-портовый модуль расширения 100BaseTX позволяет получить в одном устройстве до 32 портов.
Управление и резервирование
  • Один модуль BMM или NMM может управлять всем стеком коммутаторов серии FastHub 300, позволяя снизить расходы и обеспечивая простоту управления
  • В стек концентраторов FastHub 300 можно установить два модуля BMM, NMM или их комбинацию для резервирования управления на случай отказа основного модуля
  • Поддержка протоколов SNMP и Telnet для всестороннего управления по основному каналу, консоль управления по служебному каналу для углубленного управления на основе меню
  • Встроенный программный агент RMON поддерживает четыре базы RMON - EtherHistory, EtherStats, Alerts и Events, что позволяет совершеннее управлять трафиком и проводить его мониторинг и анализ
  • Управление на основе Windows-приложения CiscoWorksa и других систем управления на основе протокола SNMP позволяет контролировать каждый порт, весь концентратор, мостовое соединение и стек концентраторов
  • Протокол Cisco Discovery Protocol (CDP) позволяет станции сетевого управления с ПО CiscoView автоматически обнаруживать концентратор в сетевой топологии
  • Протокол Cisco Group Management Protocol (CGMP) и фильтрация пакетов многоадресной доставки позволяет портам модуля BBM, связанным мостом, избирательно передавать IP-маршрутизируемый трафик многоадресной доставки, сокращая тем самым общий трафик в сети

Последнее изменение - 30 августа 2005 г.
