>> Концентраторы FastHub 200

FastHub 200Серия FastHub 200 — это недорогие, управляемые концентраторы 100BaseT для небольших рабочих групп и групп серверов. По своим параметрам они относятся к повторителям Class II и отличаются высокой производительностью (100 Мбит/с) и встроенными средствами управления на основе ПО Cisco IOS.

Высокопроизводительные повторители серии FastHub 200 — идеальная замена концентраторам 10BaseT. Модель FastHub 216T оснащена 16 портами 100BaseTX, предназначенными для высокоскоростных соединений по неэкранированной витой паре.

Конструкция этих устройств позволяет соединить два концентратора друг с другом и создать 30-портовый домен коллизий. Концентратор FastHub 216T можно подключать к другим повторителям Class II, включая устройства серии FastHub 300 и FastHub 100. Концентраторы серии FastHub можно устанавливать в разных технологических помещениях и соединять друг с другом, не используя для этого промежуточный коммутатор, мост или маршрутизатор.

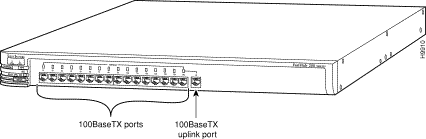

FastHub 216T: вид спереди

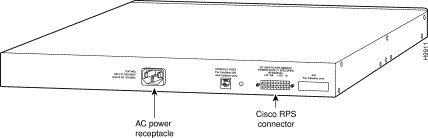

FastHub 216T: вид сзади


Концентраторы серии FastHub 200 допускают управление с использованием протоколов SNMP и Telnet, средств удаленного мониторинга RMON, а также по сети с консоли управления. Благодаря этому, обеспечивается всестороннее управление и облегчается поиск и устранение возможных неполадок как на уровне конкретного порта, так и на уровне концентратора в целом. С помощью многофункциональных светодиодов можно быстро проанализировать состояние каждого порта и общий объем трафика, проходящего через концентратор.

Концентраторы серии FastHub 200 оснащены разъемом для подключения факультативного резервного блока питания (RPS), который обеспечит максимальную отказоустойчивость концентратора.

Основные достоинства

Доступная цена

  • Этот концентратор с 16 управляемыми портами 100BaseTX отличается наилучшим в отрасли соотношением "цена/производительность"


Высокая производительность

  • Совокупная и пиковая пропускная способность 100 Мбит/с обеспечивает высокую производительность при передаче данных в рабочих группах
  • В 10 раз более высокая производительность, чем у концентраторов 10BaseT
  • Совместимость со стандартом IEEE 802.3u обеспечивает взаимодействие с другими устройствами 100BaseT


Встроенные средства управления

  • Встроенные средства управления позволяют проводить мониторинг как всех портов в отдельности, так и всего концентратора
  • Возможность управления по протоколам SNMP, Telnet, с консоли управления и по технологии RMON обеспечивает постоянный всесторонний контроль работоспособности устройства, а также выявление возможных неполадок
  • С помощью управляющего Windows-приложения CiscoWorks и других систем SNMP-управления можно контролировать работу каждого порта и всего концентратора
  • Протокол Cisco Discovery Protocol (CDP) позволяет станции сетевого управления с CiscoWorks автоматически обнаруживать концентратор в сетевой топологии без вмешательства сетевого администратора
  • Многофункциональные светодиоды индицируют состояние каждого порта: "Целостность канала (Link Integrity)"/"Идет прием (Receive Activity)", "Порт разблокирован/заблокирован (Port Enabled/Disabled)", а индикатор Collision отображает состояние системы
  • Индикатор нагрузки концентратора позволяет быстро оценить степень интенсивности работы в сети
  • Конструкция повторителя 100BaseT Class II обеспечивает масштабируемость:
  • 2 концентратора серии FastHub 200 можно соединить друг с другом и получить один домен коллизий на 30 портов
  • 2 концентратора серии FastHub 200 можно установить в разных технологических помещениях (шкафах) и напрямую соединить друг с другом без использования вспомогательного моста, коммутатора или маршрутизатора


Варианты применения

Концентратор серии FastHub 200 предлагается использовать в следующих случаях:

  • Рабочие группы в сети 100 Мбит/с

    Концентраторы серии FastHub 200 можно применять для организации 100-Мбит/с управляемой рабочей группы, число пользователей в которой может достигать 30. Эти концентраторы можно неэкранированной витой парой подключать к разъему Fast Ethernet любого коммутатора Catalyst или маршрутизатора Cisco.

  • Группы серверов

    С помощью концентраторов серии FastHub 200 сетевые администраторы могут из нескольких серверов образовать высокопроизводительную группу серверов и подключить ее к разъему 100BaseT маршрутизаторов Cisco или коммутаторов Catalyst.


Спецификации

Характеристика

Описание

Совместимость
  • Совместимость со стандартом IEEE 802.3u обеспечивает взаимодействие с другими устройствами 100BaseT
  • Совместимость со спецификацией повторителей IEEE 802.3u Class II
Производительность 100 Мбит/с совокупная и в пиковом режиме
Размещение В комплект поставки входят принадлежности для монтажа в 19-дюймовую стойку
Рекомендации по установке
  • Максимальная длина кабеля между двумя любыми конечными станциями с одним концентратором серии FastHub 200 в этом тракте: 200 м
  • Максимальная длина кабеля между двумя любыми конечными станциями с двумя концентратором серии FastHub 200 в этом тракте: 223 м
  • 214 м с одним концентратором серии FastHub 200 и одним повторителем 100BaseT Class II стороннего производителя
  • Максимальная длина кабеля между портом 100BaseTX и конечным узлом: 100 м
Управление
  • Встроенные средства мониторинга каждого порта и концентратора в целом
  • Поддерживается управление по протоколам SNMP и Telnet, по сети с консоли управления и по технологии удаленного мониторинга (RMON)
  • Возможен контроль всего концентратора и каждого его порта с помощью Windows-приложения CiscoWorks и других управляющих SNMP-систем
  • SNMP MIB II, расширения SNMP MIB, Ethernet interface MIB, Repeater MIB, RS-232 MIB
  • Присвоение IP-адреса с помощью протокола Dynamic Host Configuration Protocol (DHCP) или Bootstrap Protocol (BOOTP)
  • RMON MIB (EtherStats, EtherHistory, Alarms, Thresholds)
Индикаторы
  • У каждого порта имеется светодиод, индицирующий целостность канала, активность приема и состояние порта (блокирован/разблокирован)
  • Индикатор нагрузки концентратора и светодиод, отображающий коллизии в группе, индицирует интенсивность работы в сети
  • Светодиод, отображающий состояние сетевого электропитания
  • Светодиод, отображающий состояние резервного блока питания
Резервирование Допускается подключение факультативного резервного блока питания (производства Cisco)
Размеры, см (В x Ш x Г) 4.4 x 44.5 x 20.1
Вес, кг 5
Потребляемая мощность 40 Вт
Электропитание 200 - 240 В с автоматической подстройкой, 50 - 60 Гц
