>> Коммутатор Catalyst 8510

Catalyst 8510Многопротокольный маршрутизирующий коммутатор Catalyst
8510, построенный по неблокирующей архитектуре, предназначен для коммутации пакетов и ячеек на втором и третьем уровнях базовой эталонной модели взаимодействия открытых систем. Его шасси имеет 5 слотов и позволяет установить до 32 портов 10/100 Мбит/с для соединений в сети Fast Ethernet или 4 порта Gigabit Ethernet для высокоскоростных подключений (например, к серверам). Пропускная способность внутренней шины Catalyst 8510 составляет 10 Гбит/с.

Будущие версии ПО для Catalyst 8510 и его линейные платы будут способны работать с каналами ATM OC-3 и OC-12, а также Packet-over-SONET. ATM-модули для этого коммутатора, которые обратно совместимы с коммутаторами Catalyst 5000/5500, позволят работать по стандартам LAN Emulation (LANE) и RFC 1483. В Catalyst 8510 один слот занят процессором коммутации/маршрутизации (switch route processor - SRP), а в четыре оставшихся слота устанавливаются сетевые модули.

Преимущества
  • Прозрачная интеграция с программными сервисными функциями ПО Cisco IOS
  • Гибкость вариантов применения и интеграции обеспечивает защиту капиталовложений
  • Высокая степень масштабируемости при работе в сети
  • Возможность выполнения ответственных приложений с гарантированным качеством обслуживания (QoS)
  • Возможность выполнения приложений мультимедиа в сети и масштабированной
    многоадресной IP-доставки
  • Легкость управления


Высокая производительность

Catalyst 8510 обеспечивает высокую скорость соединений, необходимую для работы магистрали кампуса, и идеально подходит для объединения многопротокольного трафика от телекоммуникационных шкафов или от коммутаторов рабочих групп, таких как Catalyst 5000/5500.
Маршрутизирующий коммутатор Catalyst 8510 обеспечивает неблокирующую маршрутизацию при многоадресной передаче трафика IP и IPX, а также осуществляет коммутацию на уровне 2 со скоростью поступления данных по каналу передачи при использовании протоколов, не рассчитанных на маршрутизацию, таких как NetBIOS и DECnet local-area transport (LAT). Благодаря этой особенности Catalyst 8510, сетевые администраторы смогут повысить пропускную способность магистрали при передаче многопротокольного трафика, не строя параллельных сетей, что часто бывает необходимо в случае коммутаторов, способных работать только с IP-пакетами.

Коммутирующая матрица коммутатора Catalyst 8510 позволяет передавать 6 млн. пакетов в секунду при коммутации как на уровне 2, так и на уровне 3, причем не только трафика IP и IPX, но также и при многоадресной IP-доставке (multicast) и при коммутации трафика, передаваемого с использованием мостовых соединений. Такая скорость работы обеспечивается благодаря тому, что для маршрутизации на уровне 3 в каждой линейной плате используется высокоскоростная специализированная интегральная схема (СБИС).

Поддерживаемые протоколы и технологии

Маршрутизирующий коммутатор Catalyst 8510 поддерживают все протоколы маршрутизации, применяемые сегодня в сетях уровня предприятия и в Internet:

  • Enhanced IGRP (EIGRP)
  • Interior Gateway Routing Protocol (IGRP)
  • Open Shortest Path First (OSPF)
  • Border Gateway Protocol Version 4 (BGP4)
  • Routing Information Protocol (RIP) Version I и II
  • Статические маршруты
  • Перераспределение маршрутов (route redistribution)


Коммутатор Catalyst 8510 дополнительно поддерживает протоколы, необходимые для построения масштабируемых, надежных сетей, включая:

  • Hot Standby Router Protocol (HSRP)
  • Internet Group Management Protocol (IGMP) Version I и II
  • Dynamic Host Configuration Protocol (DHCP) Relay
  • Cisco Group Management Protocol (CGMP)
  • Internet Control Message Protocol (ICMP)
  • Gateway Discovery Protocol (GDP)
  • ICMP Router Discovery Protocol (IRDP)
  • Bootstrap Protocol (BOOTP) Relay


В коммутаторе Catalyst 8510 применена технология обработки таблиц передачи пакетов — Cisco Express Forwarding (CEF), разработанная для модуля маршрутизации/коммутации (RSM), который используется в коммутирующем маршрутизаторе Cisco 12000 (GSR), маршрутизаторе Cisco 7500 и коммутаторе Catalyst 5000. Эта технология обеспечивает коммутацию на уровне 3 за счет того, что с помощью протоколов маршрутизации определяется топология всей сети, после чего информация о ней передается во все линейные платы (и обновляется при каждом изменении). Благодаря тому, что каждая линейная плата имеет свою собственную таблицу маршрутов, она получает возможность принимать самостоятельные решения по коммутации без помощи центрального процессора.

В маршрутизирующем коммутаторе Catalyst 8510 предусмотрена поддержка архитектуры служб сетевого управления CiscoAssure — пакета приложений, которое позволяет применять такие службы, как:

  • CiscoWorks — для планирования сетей кампуса, анализа их работы, поиска и устранения неполадок
  • Cisco Resource Manager (CRM) — для автоматического планирования обновлений программного обеспечения
  • Запланировано применение в маршрутизирующем коммутаторе Catalyst 8510 таких инструментов защиты безопасности, как TACACS+, Message Digest 5 (MD5) для аутентификации маршрутов, Kerberos, зашифрованные пароли и функция Lock and Key.


Коммутатор третьего уровня Catalyst 8510 обеспечивает контроль списков доступа при изменении информации о маршрутах и поддерживает трансляцию этой информации. Гибкая архитектура Catalyst 8510 позволит в будущем провести необходимую модернизацию, а также обновить код в СБИС каждой линейной платы и включить в него поддержку технологии IPv6, когда она получит широкое распространение в Internet и корпоративных сетях.

Коммутация трафика IPX

Маршрутизирующий коммутатор Catalyst 8510 способен маршрутизировать трафик IPX со скоростью поступления пакетов по каналу. Он позволяет использовать такие протоколы, как Novell Network RIP и Service Advertising Protocol (SAP), Netware Link Services Protocol (NLSP) и Novell Enhanced IGRP, а также распределять маршруты между этими протоколами. Кроме того, Catalyst 8510 поддерживает следующие функции, помогающие масштабировать крупные сети Novell:

  • Фильтрация ответов на команду Get nearest Server (GNS) и поддержка технологии round robin GNS (дисциплина очереди с циклическим обслуживанием порциями)
  • Novell RIP
  • Фильтрация пакетов SAP, протокола и имен NetBIOS
  • Разделение нагрузки при передаче пакетов по равноценным путям
  • Настройку таймеров протоколов RIP и SAP
  • Поддержка трансляции Novell NetBIOS type 20 для унаследованных приложений
  • Совместимая с ПО Novell утилита ping для протокола IPX


Коммутация и маршрутизация широковещательного IP-трафика

С учетом все более широкого распространения таких приложений с многоадресной рассылкой, как Microsoft NetShow и NetMeeting, становится все более необходимой поддержка многоадресной доставки и соответствующих протоколов маршрутизации в масштабе всей сети. Все линейные платы коммутатора Catalyst 8500 поддерживают многоадресную IP-доставку со скоростью поступления пакетов по каналу передачи данных.

Маршрутизирующий коммутатор Catalyst 8510 поддерживает оба режима протокола PIM (Protocol Independant Multicast — протокольно-независимой многоадресной доставки): разреженный (sparse) и плотный (dense), а также обеспечивает взаимодействие с протоколом DVMRP (Distance Vector Multicast Routing Protocol), что позволяет выполнять унаследованные приложения. Для взаимодействия с другими коммутаторами Catalyst, при многоадресной доставке IP-трафика коммутатор Catalyst 8510 поддерживает протоколы IGMP (версии 1 и 2) и CGMP. Эти протоколы нужны не только для того, чтобы включать клиентов многоадресной IP-доставки в состав абонентских групп, но также и для эффективного исключения их из этих групп для экономии полосы пропускания и снижения нагрузки на центральный процессор рабочей станции конечного пользователя.

Гибкая модульность при работе с Fast EtherChannel, Gigabit EtherChannel, ATM и Packet-over-SONET

Многоуровневый модульный коммутатор Catalyst 8510 позволяет использовать разные интерфейсы и технологии высокоскоростных соединений, такие как Fast EtherChannel и Gigabit EtherChannel. Все модули линейных плат заменяются в "горячем" режиме. Поддерживаются модули линейных плат с интерфейсами для волоконно-оптических и медных кабелей, при этом для каждого модуля предусмотрено два варианта конфигурации памяти. Заказчик может выбрать эти модули линейных плат или с 16- килобайтной, или с 64-килобайтной таблицей адресов для каждого порта. В этих таблицах хранятся МАС-адреса, которые используются, когда Catalyst 8510 выполняет функции коммутации на уровне 2, или сетевые адреса, используемые при коммутации на уровне 3.

Варианты конфигурации шасси

Тип интерфейса

Плотность портов

Макс. число портов в шасси

10/100-Мбит/с Fast Ethernet с Fast EtherChannel 8 портов, разъемы RJ-45

32

100- Мбит/с Fast Ethernet с Fast EtherChannel 8 портов, волоконно-оптический канал, разъем SC

32

Высокоскоростной канал 1- Гбит/с Gigabit Ethernet 1 порт, интерфейс GBIC

4

SONET STS3c/STM1 155- Мбит/с, многомодовое оптоволокно 1 порт, разъем SC

4

SONET STS3c/STM1 155- Мбит/с, одномодовое оптоволокно 1 порт, разъем SC Intermediate Reach (15 км)

4

SONET STS3c/STM1 155- Мбит/с, многомодовое оптоволокно -Packet over SONET 1 порт, разъем SC

4

SONET STS3c/STM1 155- Мбит/с, одномодовое оптоволокно -Packet Over SONET 1 порт, разъем SC Intermediate Reach (15 км)

4

10/100-Мбит/с Fast Ethernet 16 портов, разъемы RJ-45

128

100-Мбит/с Fast Ethernet 16 портов, оптоволокно, разъем SC

128

1- Гбит/с Gigabit Ethernet 2 порта, интерфейс GBIC

16

SONET STS3c/STM1 155-Мбит/с, многомодовое оптоволокно 1 порт, разъем SC

4

SONET STS3c/STM1 155-Мбит/с, одномодовое оптоволокно 1 порт, разъем SC Intermediate Reach (15 км)

4

SONET STS3c/STM1 155-Мбит/с, многомодовое оптоволокно -Packet-over SONET 1 порт, разъем SC

4

SONET STS3c/STM1 155-Мбит/с, одномодовое оптоволокно -Packet-over SONET 1 порт, разъем SC Intermediate Reach (15 км)

4


Качество обслуживания (QoS)

Маршрутизирующий коммутатор Catalyst 8510 оснащен неблокирующей коммутирующей матрицей с централизованной разделяемой памятью. Богатые возможности коммутирующей матрицы по управлению качеством обслуживания (QoS) позволяют сетевым администраторам задавать наивысший приоритет для особо ответственных приложений, чувствительных к задержкам, и управлять полосой пропускания в магистрали кампуса.

Графический интерфейс CiscoAssure позволяет администратору организовывать очереди для каждого потока (PFQ - per-flow queuing), при помощи планировщика взвешенной очереди с циклическим обслуживанием порциями (WRR - weighted round robin) настраивать разные приоритеты задержки для приложений, чувствительных к задержкам, и дифференцированные коэффициенты допустимых потерь пакетов для управления перегрузками в сети и для выравнивания трафика.

Быстродействующая память пакетов, встроенная в коммутирующую матрицу, динамически распределяется для каждой очереди (потока). Подобное динамическое распределение в сочетании с возможностью для администратора при помощи конфигурируемых весовых коэффициентов настраивать пороговые значения для очередей гарантируют, что критичный к задержкам трафик будет обработан должным образом без потерь пакетов. Эти пороговые значения и весовые коэффициенты можно динамически корректировать при помощи технологии CiscoAssured Policy Networking, обеспечивая соблюдение заданного значения QoS в масштабе всей сети.

Поддержка немаршрутизируемых протоколов

Во многих корпоративных сетях до сих пор применяются протоколы, на основе которых выполняются деловые приложения, имеющие для компаний стратегическое значение. К сожалению, зачастую эти протоколы не рассчитаны на маршрутизацию и, следовательно, требуют установления мостовых соединений.

Для работы с такими унаследованными протоколами коммутатор Catalyst 8510 поддерживает коммутацию на уровне 2 со скоростью поступления данных по каналу передачи и полностью совместим со спецификациями IEEE 802.1d. Кроме того, Catalyst 8510 поддерживает технологию Integrated Routing and Bridging (IRB), которая позволяет сетевым администраторам организовать маршрутизацию пакетов между маршрутизируемыми интерфейсами, создавать мостовые группы и осуществлять мостовые соединения для немаршрутизируемых пакетов между этими интерфейсами.

Сетевое управление

Применяя разнообразные управляющие инструменты и приложения, включенные в архитектуру CiscoAssured Policy Networking (например, пакет управляющих приложений CWSI — CiscoWorks for Switched Internetworks), администраторы могут управлять работой сетевых устройств в случае неполадок в их работе, контролировать конфигурацию, производительность и безопасность, а также выполнять иные административные функции. Приложения пакета CiscoWorks предоставляют следующие возможности сетевого управления:

  • Catalyst 8510 предлагает полный набор функций SNMP-управления, которые можно выполнять с любой платформы управления на основе протокола SNMP Для защиты от несанкционированных изменений конфигурации, интерфейс администрирования требует ввода пароля для локального доступа или для удаленного доступа по протоколу Telnet
  • Чтобы предоставить сетевым администраторам большую гибкость работы, предусмотрено удаленное (по служебному каналу) управление по протоколу SNMP (процедуры set и get) или Telnet через любой интерфейс, благодаря чему управлять коммутатором Catalyst 8510 можно из любого пункта сети
  • Для уменьшения расходов на проведение обновления программного обеспечения, предусмотрена удаленная загрузка обновленных или скорректированных версий ПО во
    Flash-память по протоколу TFTP
  • Светодиодные индикаторы состояния позволяют администратору визуально контролировать работу блоков питания, вентиляторов, магистральных интерфейсов и тем самым упрощают диагностику и поиск/устранение неполадок в коммутаторе


Переход к новым технологиям и защита капиталовложений

В состав каждого из линейных модулей входит специализированная интегральная схема (СБИС), обеспечивающая коммутацию на уровне 3 со скоростью поступления пакетов по каналу передачи данных. Эти СБИС можно модернизировать на месте эксплуатации путем простого обновления микрокода. Благодаря этому, сегодня Catalyst 8510 можно использовать в сетях, где применяются преимущественно протоколы IPv4 и Novell IPX, а в будущем перейти на протокол IPv6.

Владельцы коммутаторов Catalyst 5500 могут модернизировать свои устройства, установив в его шасси коммутирующую матрицу и линейные платы, выпускаемые для Catalyst 8510. Такой способ модернизации позволит сетевым администраторам использовать в шасси Catalyst 5500 комбинацию функциональных плат RSM/NetFlow, если им требуются высокопроизводительная коммутация IP-трафика, сбор статистики по каждому потоку и использование многопротокольных служб, при этом у администраторов есть вариант установить в имеющееся шасси "начинку" от Catalyst 8510.

Такое решение позволит на одной платформе скомбинировать коммутатор локальных сетей Catalyst 5000 с маршрутизирующим коммутатором нового поколения, предназначенным для сетей кампуса. Кроме того, коммутатор Catalyst 8510 допускает использование программного обеспечения, выпускаемого для коммутаторов семейства Catalyst 5000, в том числе ПО, поддерживающего Fast EtherChannel, виртуальные локальные сети (VLAN), ISL, динамический ISL (DISL) и протокол PAGP (Port Aggregation Protocol). Поддержка этих функций поможет прозрачно интегрировать коммутатор Catalyst 8510 в имеющуюся сеть.

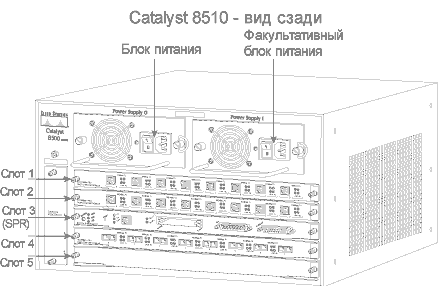

Конструктивная схема

  • Шасси с 5 слотами и отсеком для вентилятора (габариты такие же, как у коммутатора Catalyst 5000)
  • Факультативные избыточные блоки питания с автоматическим определением уровня питающего напряжения и разделением нагрузки
  • Модуль коммутации/маршрутизации Switch Route Processor с ПО Cisco IOS
  • 10-Гбит/с коммутирующая неблокирующая структура с разделяемой памятью
  • Flash-память емкостью 8 Мбайт (стандарт), расширяемая до 16 Мбайт, плюс РС-карты
  • Flash-памяти емкостью до 20 Мбайт
  • Системная память DRAM емкостью 32 Мбайт
  • Порт Ethernet для управления по служебному каналу
  • Два последовательных порта EIA/TIA-232 (для подключения консоли и внешнего устройства)


Индикаторы

  • Порты Ethernet: светодиоды RX и TX, состояние канала связи, скорость (10/100)
  • Switch Route Processor: светодиод состояния, работоспособности вентилятора и блока питания, слот PC-карты — 0/1, порт Ethernet — RX и TX, состояние канала связи


Характеристики шасси

  • Размеры шасси, см (В x Ш x Г): 26,7 x 43,7 x 46,1; монтируется в стандартную 19-дюймовую стойку
  • Вес без модулей: 19.5 кг
  • Вес со всеми установленными модулями: примерно 39 кг
  • Размеры Switch Route Processor, см (В x Ш x Г): 3.0 x 36.6 x 40.6
  • Размеры линейных модулей, см (В x Ш x Г): 3.0 x 37.0 x 25.4
  • Электропитание: 4.9A при 230 В, 50 Гц
  • Автоматическое определение напряжения в диапазонах: 200-240 В, 8/4A, 47-63 Гц


Среднее время наработки на отказ (MTBF)

  • 7 лет
