Коммутатор уровня предприятия Catalyst 4912G имеет фиксированную конфигурацию с 12 портами Gigabit Ethernet. Он работает на уровне канала передачи данных (уровне 2 модели OSI) и, используя интеллектуальные сетевые сервисы IOS, легко масштабируется при расширении локальной сети, позволяет выполнять групповую доставку, обеспечивает безопасность работы и соблюдение заданного качества обслуживания (QoS), а также отличается широкими возможностями управления. Его неблокирующая архитектура обеспечивает пропускную способность 24 Гбит/с.

Коммутатор Catalyst 4912G рассчитан на использование тех же комплектов программных средств (feature set), которые применяются в коммутаторах серии Catalyst 5500/5000. Это позволяет обеспечить устойчивую работу сетевых сервисов, интерфейсов и инструментов управления в масштабе всей сети.

Коммутаторы Catalyst 4912G обладают следующими достоинствами:
  • Высокая производительность: коммутация со скоростью передачи пакетов по каналу связи
  • Программная совместимость с коммутаторами серии Catalyst 5000
  • Возможность использования технологии Gigabit EtherChannel
  • Применение переходников GBIC для работы по волоконно-оптическим кабелям разных типов и разной длины
  • Резервный, заменяемый в "горячем" режиме внешний блок питания (факультативный) и другие средства обеспечения отказоустойчивости


12 портов Gigabit Ethernet, высокоскоростная коммутация, неблокирующая архитектура

Коммутатор Catalyst 4912G имеет фиксированную конфигурацию с 12 портами Gigabit Ethernet и рассчитан на работу на уровне 2 опорной модели OSI. Использование интеллектуальной технологии EtherChannel обеспечивает масштабирование до 8 Гбит/с. Высокопроизводительная неблокирующая архитектура коммутатора Catalyst 4912G обеспечивает совокупную полосу пропускания 24 Гбит/с. Коммутатор способен обрабатывать более 18 млн. пакетов в секунду, поддерживает 16 тыс. MAC-адресов и позволяет организовать до 1024 виртуальных локальных сетей.

Гибкость работы по гигабитным каналам в режиме полного дуплекса

При необходимости заказчик может сконфигурировать любой из 12 гигабитных портов коммутатора Catalyst 4912G на работу по одномодовому или многомодовому волоконно-оптическому каналу связи, установив на порт Gigabit Ethernet специальный переходник GBIC (GigaBit Interface Converter) с интерфейсом нужного типа (1000BASE-SX или 1000BASE-LX/LH) в зависимости от требований сетевой конфигурации


Переходник GBIC (GigaBit Interface Converter)


Интеллектуальное системное ПО

Коммутатор Catalyst 4912G рассчитан на использование тех же мощных функциональных средств системного программного обеспечения, которые применяются в коммутаторах Catalyst 4000/5000/6000. Программные средства коммутатора Catalyst 4912G обеспечивают:

  • Улучшенные способности масштабирования (поддержка технологий Gigabit EtherChannel и 802.1Q Trunking, организация динамических виртуальных локальных сетей)
  • Управление полосой пропускания (QoS, фильтрация по протоколам, выравнивание нагрузки по каналу)
  • Устойчивость к отказам в сети (функции UplinkFast и PortFast, использование протокола Spanning Tree)
  • Безопасность (защита каждого порта, аутентификация, списки разрешения доступа на основе IP-адресов)
  • Улучшенные возможности управления (встроенные RMON, SNMP, приложения CiscoView и CiscoWorks2000)


Компактный форм-фактор

Catalyst 4912G отличается компактным корпусом: высота его основания всего 1.5 U, а шасси имеет такие же габариты, как у коммутатора Catalyst 2948G, что позволяет устанавливать 4912G в стек или монтировать в стойку.

Встроенные средства обеспечения отказоустойчивости

Коммутатор Catalyst 4912G поддерживает множество средств обеспечения отказоустойчивой работы, в том числе:

  • Факультативный внешний блок питания (совместимый с коммутаторами Catalyst 2948G)
  • Поддержка выравнивания нагрузки по нескольким магистральным каналам-транкам (за счёт использования технологии Gigabit EtherChannel)
  • Возможность работы по нескольким топологическим графам (Spanning Tree) и использование таких функций быстрого возобновления передачи пакетов в обход отказавшего канала, как PortFast и UplinkFast.


CiscoWorks2000: разносторонние функции сетевого управления

Управление коммутатором Catalyst 4912G осуществляется при помощи пакета мощных приложений сетевого управления CiscoWorks2000, который позволяет выполнять такие повседневные административные операции, как:

  • Проверка доступности устройства и внесение изменений в его конфигурацию
  • Организация работы виртуальных локальных сетей одновременно через несколько коммутаторов
  • Физическое и логическое отображение коммутатора в сетевой топологии на уровне 2.


Примеры применения коммутатора

1. Агрегация гигабитных соединений, высокий уровень доступности и устойчивость к отказам в сети

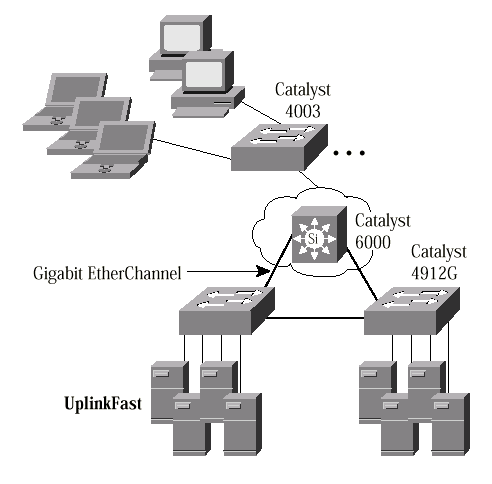

Из-за того, что в корпоративных сетях всё большее число персональных компьютеров используют соединения по каналам Fast Ethernet (100 Мбит/с), в аппаратных шкафах становятся возможными перегрузки (коллизии в доступе к ресурсам полосы пропускания). Коммутатор Catalyst 4912G с выделенными портами Gigabit Ethernet — идеальное агрегирующее устройство, которое, работая на уровне 2, распределяет сетевой трафик с оптимальной производительностью. Благодаря высокопроизводительной коммутирующей матрице с пропускной способностью 24 Гбит/с и неблокирующей архитектурой, коммутатор Catalyst 4912G способен по каждому порту обрабатывать сетевой трафик со скоростью прохождения пакетов по каналам связи. Кроме того, технология Gigabit EtherChannel позволяет, объединив до четырёх каналов Gigabit Ethernet, организовать агрегированные каналы с совокупной пропускной способностью до 8 Гбит/с, что позволяет эффективно работать в самых напряжённых ситуациях.

Коммутатор Catalyst 4912G сконструирован для агрегации Gigabit Ethernet и обеспечения очень высокой доступности, а также устойчивости к отказам в сети. Коммутатор допускает использование внешнего резервного блока питания, поддерживает резервные каналы с выравниванием нагрузки и несколько схем Spanning Tree. Кроме того, Catalyst 4912G поддерживает такие средства быстрого восстановления соединения в случае отказа физического канала за пределами коммутатора, как PortFast и UplinkFast. Функция UplinkFast обеспечивает быстрое (не более 5 секунд) детерминированное (заранее сконфигурированное) восстановление соединения на основе алгоритма Spanning Tree. Функция PortFast обеспечивает сохранение схемы Spanning Tree в случае блокировки порта.

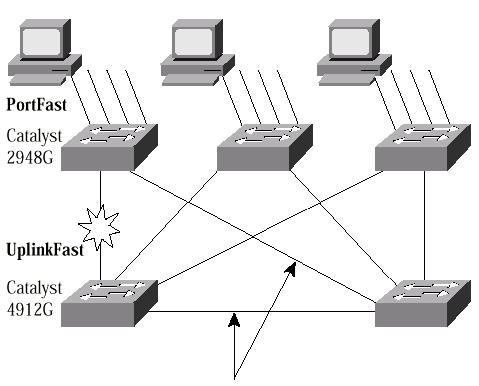

Новый тракт передачи для ЛВС после отказа физического канала


2. Концентратор Gigabit Ethernet для серверных комплексов

По мере того, как в корпоративных центрах обработки данных для соединения с серверами всё чаще используют каналы Gigabit Ethernet, становится необходимым высокоскоростные подключения для защиты сетевых инфраструктур от быстрого увеличения скорости передачи информации через контроллер сетевого интерфейса сервера. Независимо от того, по какой модели работает ваша сеть ("клиент/сервер" или "портал"), становятся необходимы подключения с гигабитными скоростями в серверных комплексах центров обработки данных.

Коммутатор Catalyst 4912G — идеально подходит для использования в любом центре обработки данных в качестве гигабитного агрегатора. Обеспечивая интеллектуальную полосу пропускания, этот коммутатор способен значительно улучшить выполнение широковещательной доставки и мультимедиа-приложений, а также обработку больших объёмов данных в серверных комплексах. Эффективность высокоскоростных подключений к корпоративной магистрали повышается за счёт использования каналов технологии EtherChannel, которые обеспечивают выравнивание нагрузки, обнаружение сбоев, восстановление передачи данных после физических отказов каналов в соответствии с отраслевыми стандартами (IEEE 802.3z) и протоколами (IEEE 802.1D).


Catalyst 4912G: Агрегация каналов связи с серверами в корпоративных центрах обработки данных


Характеристики коммутатора Catalyst 4912G

Стандартные сетевые протоколы

  • Gigabit Ethernet: IEEE 802.3z, IEEE 802.3x
  • 1000BaseX (GBIC): интерфейсы 1000BaseSX, 1000BaseLX/LH, 1000BaseZX
  • VLAN Trunking/Tagging: IEEE 802.1Q
  • Spanning Tree Protocol: IEEE 802.1D1000BaseX (GBIC)

Сетевое управление

  • В пакет приложений сетевого управления CiscoWorks2000, версия Resource Manager Essentials, входят следующие модули:
  • Inventory Manager (менеджер инвентаризации ресурсов)
  • Change Audit (аудит изменений)
  • Device Configuration Manager (менеджер конфигурирования устройства)
  • Software Image Manager (менеджер программного образа)
  • Availability Manager (менеджер поддержания доступности устройства)
  • Syslog Analyzer (анализатор записей в системном журнале)
  • Cisco Management Connection
  • Пакет приложений сетевого управления CiscoWorks for Switched Internetworks, версия Campus:
  • Распознавание и отображение сетевой топологии
  • Организация виртуальных логических сетей и их логическое отображение
  • Мониторинг трафика и оценка производительности
  • Слежение за работой конечной станции, утилиты поиска
  • Конфигурирование ATM и LANE, мониторинг производительности
  • Приложение CiscoView с графическим интерфейсом управления
  • Проверка целостности сетевой топологии
  • Cisco Discovery Protocol
  • Cisco Virtual Trunking Protocol (VTP)
  • SNMP agent v1 (RFCs 1155-1157)
  • SNMPv2c
  • Cisco workgroup MIB
  • Ethernet MIB (RFC 1643)
  • Ethernet repeater MIB (RFC 1516)
  • SNMP MIB II (RFC 1213)
  • RMON (RFC 1757)
  • RMON II (RFC 2021)
  • Interface table (RFC 1573)
  • Bridge MIB (RFC 1493)
  • SMT 7.3 (RFC 1285)
  • Switched Port Analyzer (SPAN)
  • Enhanced Switched Port Analyzer (ESPAN)
  • Port snooping (слежение за работой портов) и connection steering (управление соединением)
  • Интерфейс командной строки, такой же, как у Catalyst 5000
  • Стандартные средства защиты на основе Cisco IOS: пароли и протокол TACACS+
  • Доступ для управления по протоколам Telnet, TFTP и BOOTP

Технология EtherChannel:

  • Gigabit EtherChannel: все порты 1000 Мбит/с
  • PAgP: да

Соответствие проблеме 2000 г.

  • совместим

Характеристики памяти

  • буфер: 8 Мбайт, разделяемый доступ
  • энергонезависимая NVRAM-память: 512 кбайт
  • FLASH-память: 12 Мбайт
  • SDRAM-память: 64 Мбайт

Характеристики коммутации

  • 16 тыс. МАС-адресов
  • 1024 виртуальных локальных сетей
  • матрица с промежуточным хранением (Store-and-Forward)
  • две очереди пакетов

Шасси

  • Размеры, см (В x Ш x Г): 7 x 44,5 x 38.
  • Высота: 1.5 RU
  • Максимальный вес, кг: 6,12
  • Монтируется в 19-дюймовую стойку

Электропитание

  • 220 В, 50 Гц, сила тока на входе 1.0A макс.
  • Выходная мощность блока питания: 120 Вт
  • Рассеивание тепла: 189 Вт
  • Корректируемый коэффициент мощности: да

Соответствие требованиям стандартов

  • CE Marking
  • UL 1950
  • CSA-C22.2 №950
  • EN 60950, EN 609825
  • IEC 825
  • IEC 950
  • TS001
  • AS/NZ 3260
  • FCC 15J Class A, ICES-003 Class A, EN55022 Class A, CISPR22 Class A, AS/NZ 3584 Class A, VCCI Class A с кабелями UTP (неэкранированная витая пара)
  • EN 55022 Class B, CISPR22 Class B, AS/NZ 3548 Class B, VCCI Class B и BSIM Class B с кабелями FTP (фольгированная витая пара)
