>> Коммутатор Catalyst 4003

Catalyst 4003Модульный коммутатор Catalyst 4003 — это новое, усовершенствованное, высокопроизводительное устройство, оптимизированное для работы в коммутационных распределительных шкафах (wiring closet) корпоративных сетей. Коммутатор Catalyst 4003, работающий на втором уровне, обрабатывает пакеты, передаваемые по каналам Ethernet 10/100/1000
Мбит/с. Коммутирующая матрица с полосой пропускания 24 Гбит/с способна обрабатывать до 18 млн. пакетов в секунду.

Коммутатор Catalyst 4003 обладает следующими достоинствами
  • Модульное шасси обеспечивает исключительную гибкость при выборе конфигурации и защиту сделанных капиталовложений
  • Расширенные функциональные возможности системного программного обеспечения для работы в коммутационном распределительном шкафу
  • Отличное соотношение "цена/ производительность" и высокая плотность высокоскоростных портов Ethernet


Благодаря модульной конструкции, Catalyst 4003 имеет следующие преимущества над стековыми коммутаторами:

  • Исключительная гибкость настройки конфигурации
  • Использование устанавливаемых в "горячем" режиме переходников GBIC (Gigabit Interface Converter) позволяет подключать одномодовые и многомодовые волоконно-оптические кабели
  • Более лёгкое управление по сравнению с отдельными устройствами в стеке
  • Полоса пропускания 24 Гбит/с


Основные достоинства и преимущества

В соответствии с требуемыми условиями работы, коммутатор Catalyst 4003 можно сконфигурировать с разным числом и типами портов Ethernet (10/100/1000 Мбит/с).

Отличительные особенности шасси Catalyst 4003

  • Три слота для модулей, один из которых зарезервирован под модуль супервизора, а в два других устанавливаются коммутирующие модули.
  • Два отсека для блоков питания. Возможна установка второго (факультативного) блока для разделения нагрузки и обеспечения отказоустойчивости.
  • Возможность замены блока вентиляторов в "горячем" режиме
  • Интерфейсы и индикаторы такие же, как у коммутаторов Catalyst 5500/5000.


В максимальной конфигурации одно шасси коммутатора может содержать до 96 портов 10/100 Fast Ethernet или до 36 портов Gigabit Ethernet.

В стандартную конфигурацию Catalyst 4003 входят: шасси, один модуль супервизора, один блок питания и один вентилятор.

Гибкость при выборе конфигурации

Для коммутатора Catalyst 4003 выпускаются 4 коммутирующие модуля с разными типами и числом портов Ethernet 10/100/1000 Мбит/с. Модули можно заменять в "горячем" режиме. Поддержка технологии Plug-and-Play позволяет без труда наращивать мощность коммутатора по мере возрастания требований к производительности. В коммутаторе Catalyst 4003 модули можно устанавливать в любой комбинации. Использование интерфейсного переходника GBIC с нужным интерфейсом (1000BASE-SX или 1000BASE-LX/LH) позволяет подключать к портам Gigabit Ethernet волоконно-оптические кабели соответствующего типа.

Для коммутатора Catalyst 4003 выпускаются следующие коммутирующие модули:

  • Модуль с 48 портами 10BaseT/100BaseTX Ethernet (разъёмы RJ-45, автоматическое определение и переключение скорости передачи, допускается использование технологии Fast EtherChannel).
  • Модуль с 32 портами 10BaseT/100BaseTX Ethernet (разъёмы RJ-45, автоматическое переключение скорости передачи, допускается использование технологии Fast EtherChannel) и двумя портами Gigabit Ethernet (допускается использование переходника GBIC)
  • Модуль с 6 портами Gigabit Ethernet (допускается использование переходника GBIC, допускается использование технологии Gigabit EtherChannel)
  • Модуль с 18 портами Gigabit Ethernet


Этот модуль специально предназначен для обслуживания серверных центров. Имеется возможность обеспечивать полосу пропускания 8 Гбит/с в режиме полного дуплекса и с разделением нагрузки.

Надежная программная архитектура

От современных устройств, работающих в коммутационном распределительном шкафу, требуется расширенные возможности, позволяющие выполнять новые ресурсоёмкие приложения (связанные с передачей видео-, web- и мультимедиа-трафика) и более тесное взаимодействие с работающими на уровне 3 магистральными маршрутизаторами и многоуровневыми коммутаторами. Коммутатор Catalyst 4003, поддерживающий то же системное ПО, которое используется в устройствах 5500/5000, в полной мере отвечает этим требованиям и обеспечивает интеграцию с сервисами, выполняемыми в сетевой магистрали на втором и третьем уровнях.

Поддержка мультимедиа

Дистанционное обучение, доставка видео- и аудио-информации на рабочие места пользователей, передача файлов больших объёмов и обработка данных финансового рынка ставят перед организациями сложные задачи. Архитектура коммутатора Catalyst 4003, специально рассчитанная на работу в локальных сетях уровня кампуса, позволяет обрабатывать трафик одноадресной и групповой IP-доставки.

Используя протокол CGMP (Cisco Group Multicast Protocol) в сочетании со стандартными протоколами групповой IP-доставки, такими как IGMP (Internet Group Multicast Protocol) и PIM (Protocol Independent Multicasting), коммутатор Catalyst 4003 способен одновременно изо всех своих портов передавать трафик нескольких сеансов групповой доставки со скоростью передачи пакетов по каналу связи.

Масштабируемость

Благодаря гибкости изменения конфигурации и разнообразию предлагаемых коммутирующих модулей, Catalyst 4003 облегчает постепенный переход на технологию Gigabit Ethernet. С помощью технологии Gigabit EtherChannel можно организовать логические каналы с пропускной способностью до 8 Гбит/с. Кроме того, Catalyst 4003 допускает установку резервных компонентов, а в случае физического отказа основного канала способен практически мгновенно восстанавливать передачу данных по резервной линии связи.

Фильтрация протоколов

Коммутатор Catalyst 4003 автоматически распознаёт тип подключённой клиентской станции (IP или IPX), считывая заголовок всех пакетов, поступающих из клиентских станций. Коммутатор автоматически оградит клиентские станции от пакетов широковещательной доставки, передаваемых по неподдерживаемым ими протоколам. Так, в пределах одного и того же широковещательного домена уровня 2 клиентская станция типа "только IP" не будет получать IPX-рассылку, отправляемую IPX-станцией. Фильтрация протоколов в коммутационном распределительном шкафу повышает эффективность использования полосы пропускания и производительность работы конечных станций, так как центральный процессор конечных станций не отвлекается на обработку ненужного широковещательного трафика.

Качество обслуживания: готовность к использованию CiscoAssure

Заданное качество обслуживание (QoS) должно соблюдаться на всём тракте прохождения информации — от коммутационного распределительного шкафа — через глобальную сеть — до конечного пользователя. Коммутатор Catalyst 4003 обеспечивает соблюдение заданного качества обслуживания за счёт использования приложений сетевого управления CiscoAssure, которые дают сетевым администраторам возможность согласовать правила работы сети с требованиями по ведению бизнеса.

Высокая готовность

Коммутатор Catalyst 4003, работающий на уровне 2 и предназначенный для работы в коммутационном шкафу, использует протокол Spanning Tree для возобновления передачи информации в случае физического отказа канала и для предотвращения образования петель передачи пакетов в сети. Если произойдёт отказ основного физического канала, алгоритм Spanning Tree выберет новый путь и проследит, чтобы не получилось более одного пути, соединяющего два пункта.

Обычно при использовании протокола Spanning Tree отработка отказа занимает 50 секунд. Столь долгая задержка может привести к приостановке выполнения большого числа сеансов информационного обмена клиентов с сервером. Разработанные компанией Cisco механизмы PortFast, Fast/Gigabit EtherChannel и UplinkFast позволяют значительно ускорить восстановление передачи в случае отказа сетевого канала на участке от коммутационного шкафа до магистрали. Теперь на это уходит не более 3 секунд.

Сетевое управление

Разработанные компанией Cisco мощные инструменты сетевого управления, входящие в пакет CiscoWorks 2000, позволяют управлять всеми устройствами серии Catalyst 4000 и решают следующие задачи повседневного администрирования:

  • Проверка доступности устройства и фактов внесения изменений в его конфигурацию
  • Организация работы виртуальных локальных сетей одновременно через несколько устройств
  • Физическое и логическое отображение сетей на уровне 2

Приложения пакета Essentials рассчитаны на обращение к управляемым устройствам из любого пункта intranet-сети с помощью стандартного web-браузера. С любой консоли, оснащенной такой программой просмотра web-страниц, сетевые администраторы могут без труда идентифицировать себя через интерфейс контроля доступа и немедленно начать проверку работоспособности каждого устройства, версий активного программного обеспечения, которое выполняется в коммутаторе Catalyst 4003, распечатать отчёт о совместимости с проблемой 2000-го года и т.д. Для получения более подробной информации о состоянии устройства в режиме реального времени сетевой администратор может со станции управления запустить приложение CiscoView и сразу проверить работоспособность блоков питания, линейных плат и рабочее состояние каждого порта.

Если сетевому администратору понадобится более подробная информация, относящаяся к сети в целом, он сможет запустить приложения пакета CWSI-Campus (CiscoWorks for Switched Internetworks-Campus), которые автоматически обнаруживают и отображают физическую и логическую конфигурацию сетей с коммутаторами Catalyst. Такая объектная система обнаружения обеспечивает подробную информацию о расположении и типе каждого коммутатора в сети, типе каналов, соединяющих коммутаторы друг с другом, и отображает отчёты о целостности конфигурации между каждым коммутатором. Вся информация представлена в графическом виде в топологическом интерфейсе, который предлагает также утилиты поиска и определения места расположения устройств.

Из этого топологического интерфейса удобно запускать другие приложения пакета CWSI-Campus, в том числе приложение RMON-анализа трафика, программу определения места нахождения пользователя в сети и приложение анализа виртуальных сетей, которое отображает логическую конфигурацию и сообщает сведения о путях передачи данных по схеме остовного дерева (spanning tree). Все коммутаторы Catalyst полностью интегрированы в платформу сетевого управления CWSI, что позволяет управлять сетью, используя протокол SNMP и технологии удалённого мониторинга (RMON).

Сетевые пользователи по достоинству оценят высокую эффективность работы сети, которую обеспечивают усовершенствованные аппаратные и программные особенности коммутатора Catalyst 4003. Сетевые рабочие станции могут подключаться напрямую к интерфейсам 10/100/1000 Мбит/с. Стандартные функциональные средства нового коммутатора, такие как автоматическое определение скорости передачи по каналу и автоматическое конфигурирование на обмен в режиме полного дуплекса, облегчают последующий перевод настольных компьютеров на более высокие скорости работы.

Концентратор каналов "Коммутатор-сервер"

Будучи устройством, предназначенным для работы в коммутационном шкафу на уровне 2, коммутатор Catalyst, поддерживающий технологию EtherChannel, хорошо подходит для небольших и средних сетей как агрегатор пропускной способности каналов "коммутатор—сервер". Использование технологии Fast EtherChannel в корпоративной сети позволяет избежать "заторов" при выполнении критически важных ресурсоёмких приложений. Применение технологии Gigabit EtherChannel позволяет организовать высокоскоростные магистральные соединения с модульными коммутаторами Catalyst 5500, которые при использовании модулей RSM (route switch module — модуль коммутации/маршрутизации) обеспечивают работу на уровне 3 опорной модели OSI.

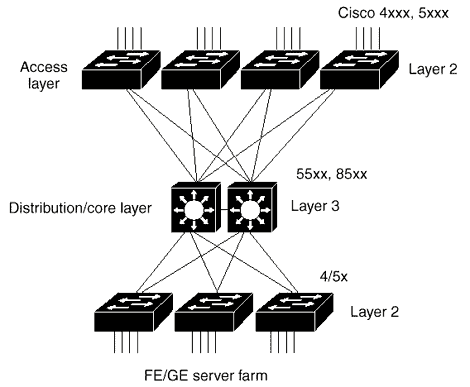

Комплекс серверов с применением технологии Fast/Gigabit EtherChannel

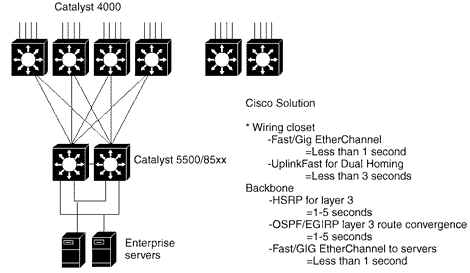

Для соединения друг с другом нескольких коммутационных распределительных шкафов, в которых установлены коммутаторы Catalyst 4003, могут использоваться резервные каналы. В случае физического канала применение функции Uplink Fast позволяет на основе протокола Spanning Tree восстанавливать передачу пакетов менее чем за 5 секунд. Организация остовного дерева (spanning tree) для каждой виртуальной локальной сети позволяет выравнивать нагрузку на уровне 2 по нескольким каналам передачи.
